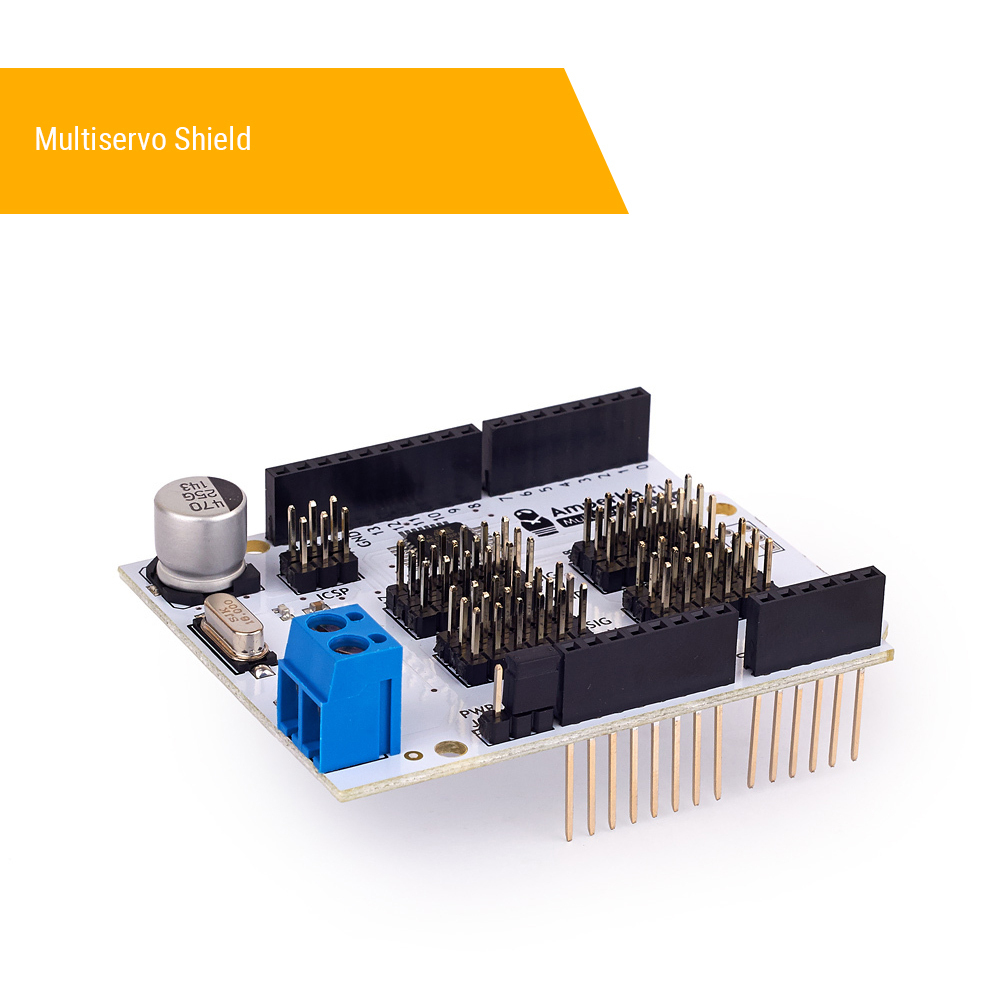

Плата Multiservo Shield

(0)
(0)
(0)
Характеристики
Производитель:
Амперка
Интерфейс управления:
I²C
Количество сервоприводов:
18 по I²C, 6 через Arduino
Потребляемый микроконтроллером ток:
15 мА
Диапазон рабочих температур:
−40…+85 °C
Все характеристики
Описание

Надоело дрожание сервоприводов? Хотите управлять большим количеством сервоприводов одновременно? Воспользуйтесь Multiservo Shield, с которой можно забыть об этих проблемах.

Показать полностью Свернуть
Нет в наличии
Выбрать
    Описание
    Характеристики
    Описание

    При помощи Multiservo Shield можно собирать многосуставных роботов, руки-манипуляторы и другие интересные вещи.

    Установив эту плату расширения на Arduino, вы сможете управлять 18 сервоприводами. На борту Multiservo Shield установлен отдельный микроконтроллер ATmega48, все силы которого направлены на то, чтобы аккуратно и точно в нужное время передавать управляющие сигналы на подключённые сервоприводы.

    Это позволяет избежать подёргиваний приводов в произвольные моменты времени, как это происходит при использовании стандартной библиотеки Servo.

    Общение с Arduino осуществляется по шине I²C. То есть всего через 2 пина. Поэтому даже при одновременном рулении 18 сервомашинками практически все пины Arduino останутся свободными.

    Питание для двигателей подводится через винтовой клеммник. От клеммника питание по толстым дорожкам подходит к соответствующим пинам в тройках-контактах. Вам остаётся лишь подключить свои сервоприводы к этим контактам: дополнительной разводки не требуется.

    Питание микроконтроллера ATmega48 берётся с пина 5V от Arduino. Вы можете установить специальную перемычку в положение «PWR JOIN», чтобы отправить питание с винтового клеммника ещё и на Vin Arduino. Таким образом можно обойтись единственным источником питания.

    Благодаря библиотеке Multiservo, работа с модулем не вызовет затруднений. Интерфейс библиотеки Multiservo тот же, что и в стандартной библиотеке Servo.

    В дополнение к 18-ти серво-тройкам, управляемым выделенным микроконтроллером, на плату также вынесены 6 выводов Arduino напрямую. Таким образом, возможное количество сервоприводов в вашем устройстве может достигать 24-х штук.

    Совместимость

    Multiservo Shield совместим со всеми платами Arduino, работающими на уровне 5 вольт.

    Характеристики
    Производитель
    Амперка
    Интерфейс управления
    I²C
    Количество сервоприводов
    18 по I²C, 6 через Arduino
    Потребляемый микроконтроллером ток
    15 мА
    Диапазон рабочих температур
    −40…+85 °C
