Описание
Некоторые микроконтроллеры, например Iskra JS, умеют проигрывать звук через встроенный цифро-аналоговый преобразователь. Но акустику напрямую к контактам микроконтроллера подключать нельзя: контакты выдают слишком маленький ток, а сигнал с них содержит ненужную колонкам постоянную составляющую.

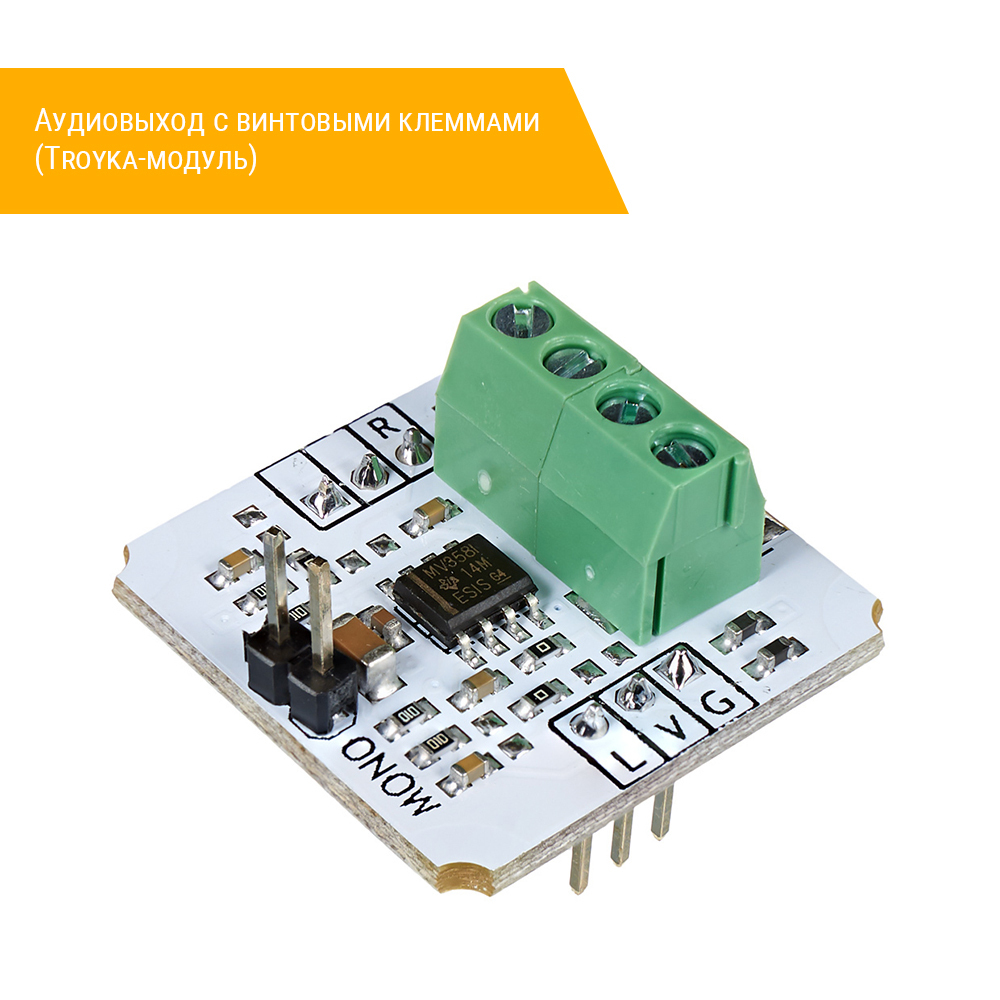

Аудиовыход Troyka усиливает сигнал и убирает постоянную составляющую.
Подключение

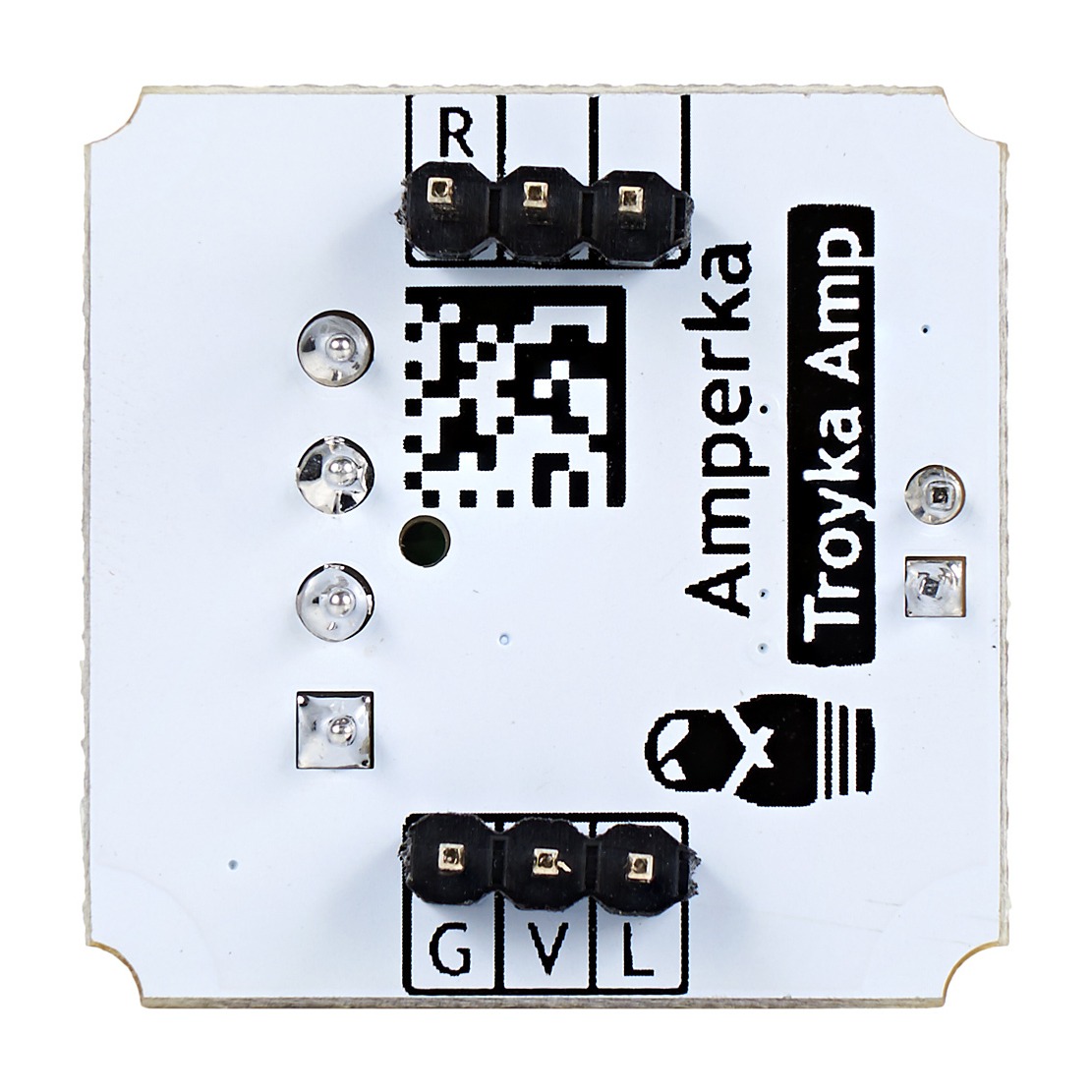

Модуль выполнен в одноюнитовом формате Troyka-модуля.
При подключении к Arduino и Iskra JS удобно использовать Troyka Shield. Чтобы избавиться от лишних проводов, возьмите Troyka Slot Shield.

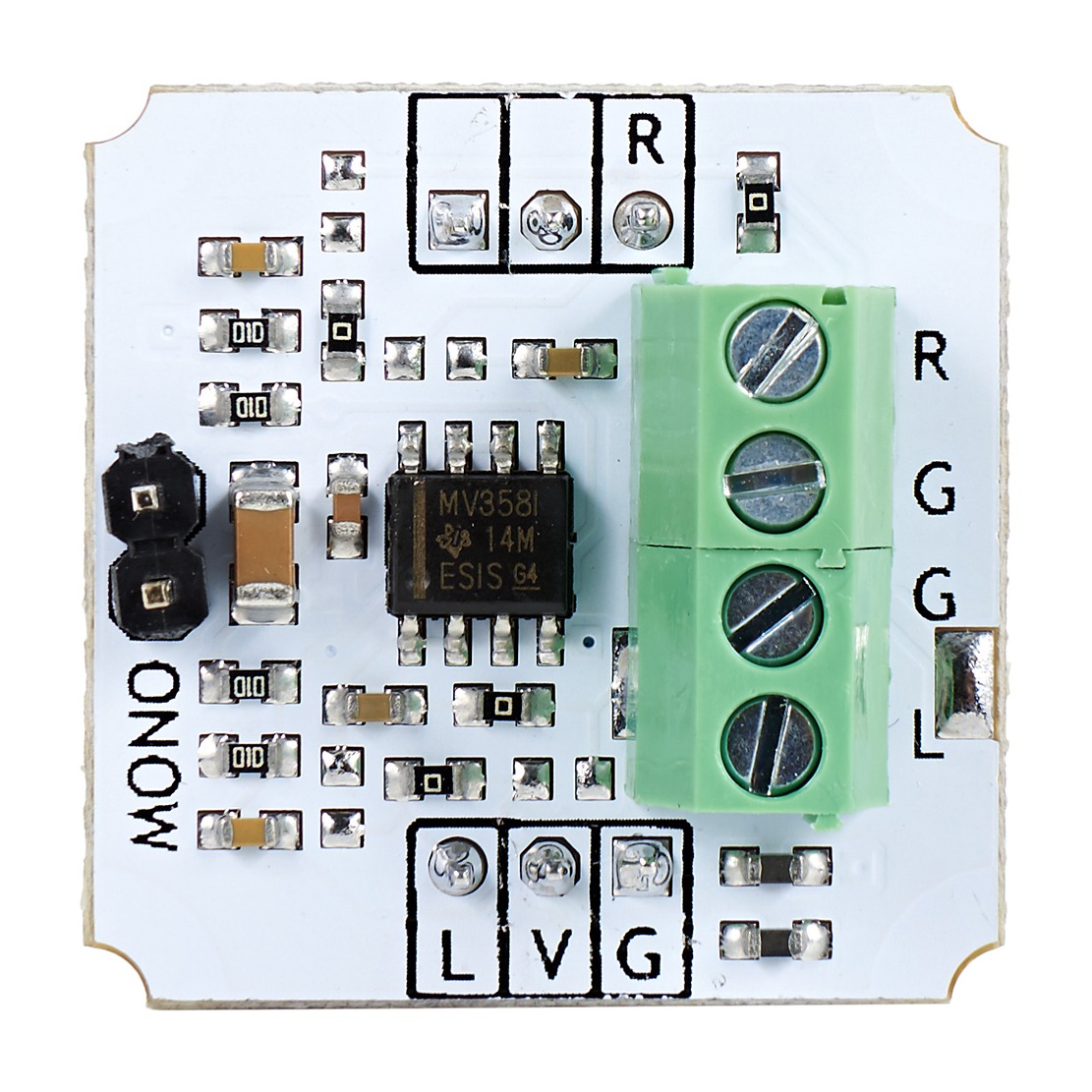

Модуль подключается к четырем пинам контроллера:
- земля (G): соедините с землей микроконтроллера
- питание (V): соедините с питанием микроконтроллера
- аудиовход левого канала (L): подключите к аналоговому выходу микроконтроллера
- аудиовход правого канала (R): подключите к аналоговому выходу микроконтроллера
Чтобы подать сигнал с одного аналогового пина микроконтроллера сразу на две колонки, можно замкнуть контакты джампером объединения каналов.
Провода внешних динамиков и колонок надежно фиксируются винтовыми клеммами.
Комплектация
- Плата-модуль линейного аудиовыхода, 1 шт
- Трехпроводной шлейф, 2 шт
- Джампер, 1 шт
