Описание

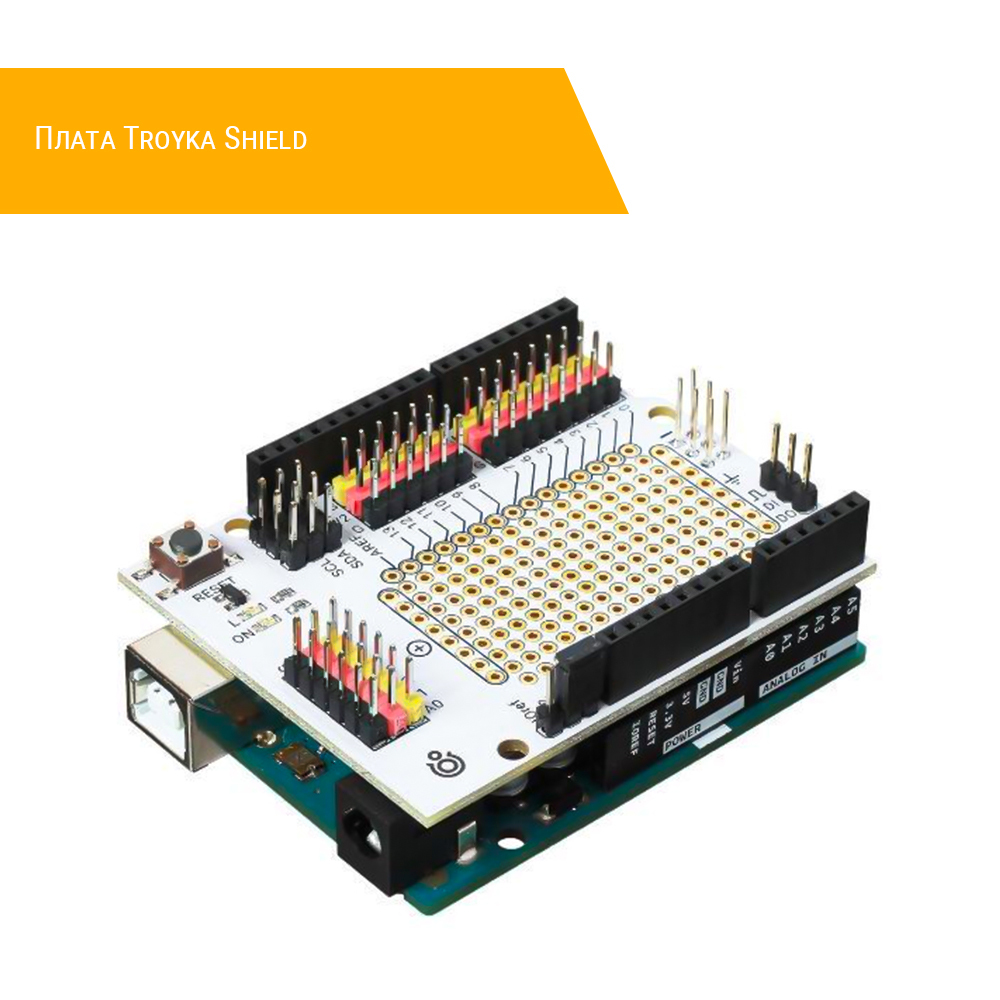

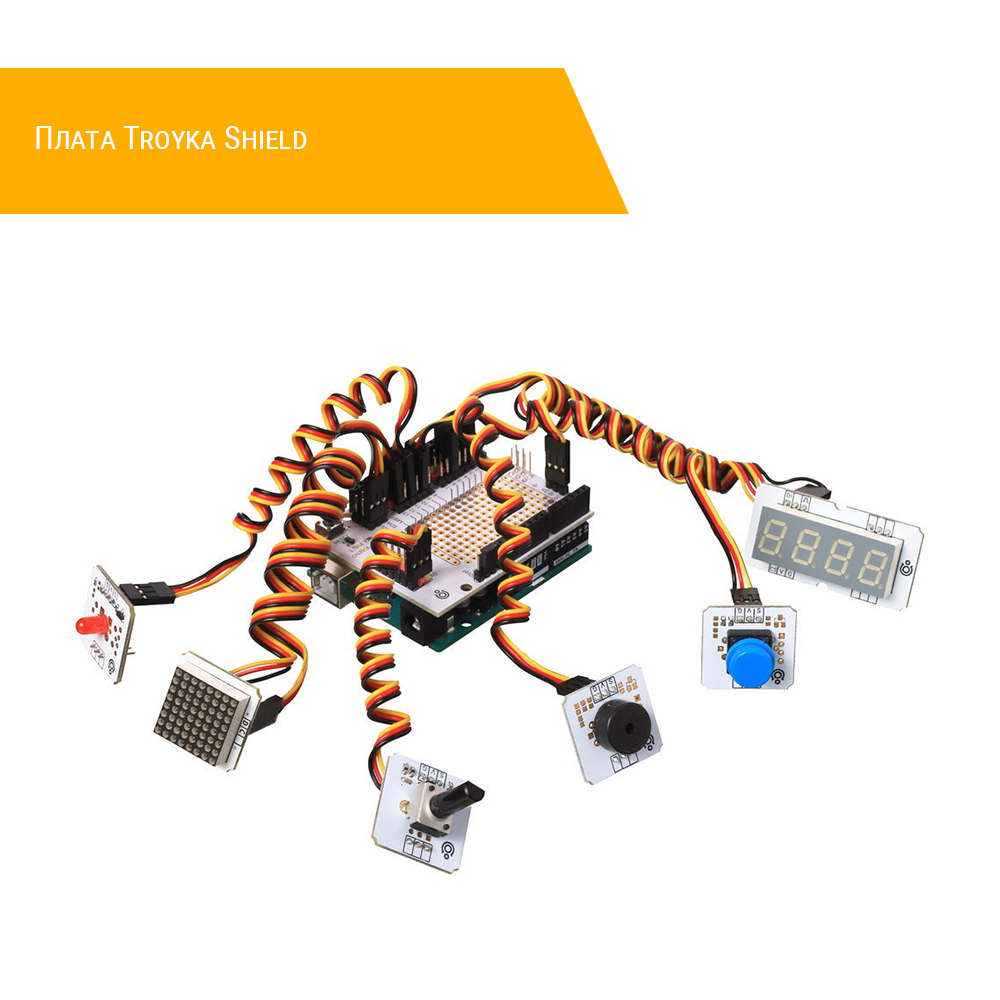

Troyka Shield — плата расширения, которая помогает подключать большое количество периферии вроде датчиков через стандартные трехпроводные шлейфы. Это позволяет не прибегать к пайке или отдельной макетной плате. Плата разработана и выпускается Амперкой как центральное звено экосистемы, способное объединить все Troyka-модули.
Распиновка
По периметру установлены группы тройных контактов «S-V-G». Они соединены с линиями управляющей платы следующим образом:
- сигнал (S): с соответствующим цифровым или аналоговым пином
- питание (V): с рабочим напряжением
- земля (G): с землей
В группе пинов с 8 по 13 используется альтернативная линия питания V2, напряжение на которой выбирается джампером:
- V2+5V: на V2 выдается 5 вольт независимо от рабочего напряжения управляющей платы
- V2+IOref: на V2 выдается такое же рабочее напряжение, как и на других группах пинов
Возможность выбора напряжения пригодится, когда плата ставится на управляющую плату с родным напряжением 3,3 вольта вроде Arduino Due, а некоторые из подключаемых устройств пятивольтовые.
Отдельными тройными контактами выведены интерфейсы I²C (три группы SDA/SCL) и SPI (DI/DO/CK) для подключения соответствующих Troyka-модулей.
Монтажная площадка

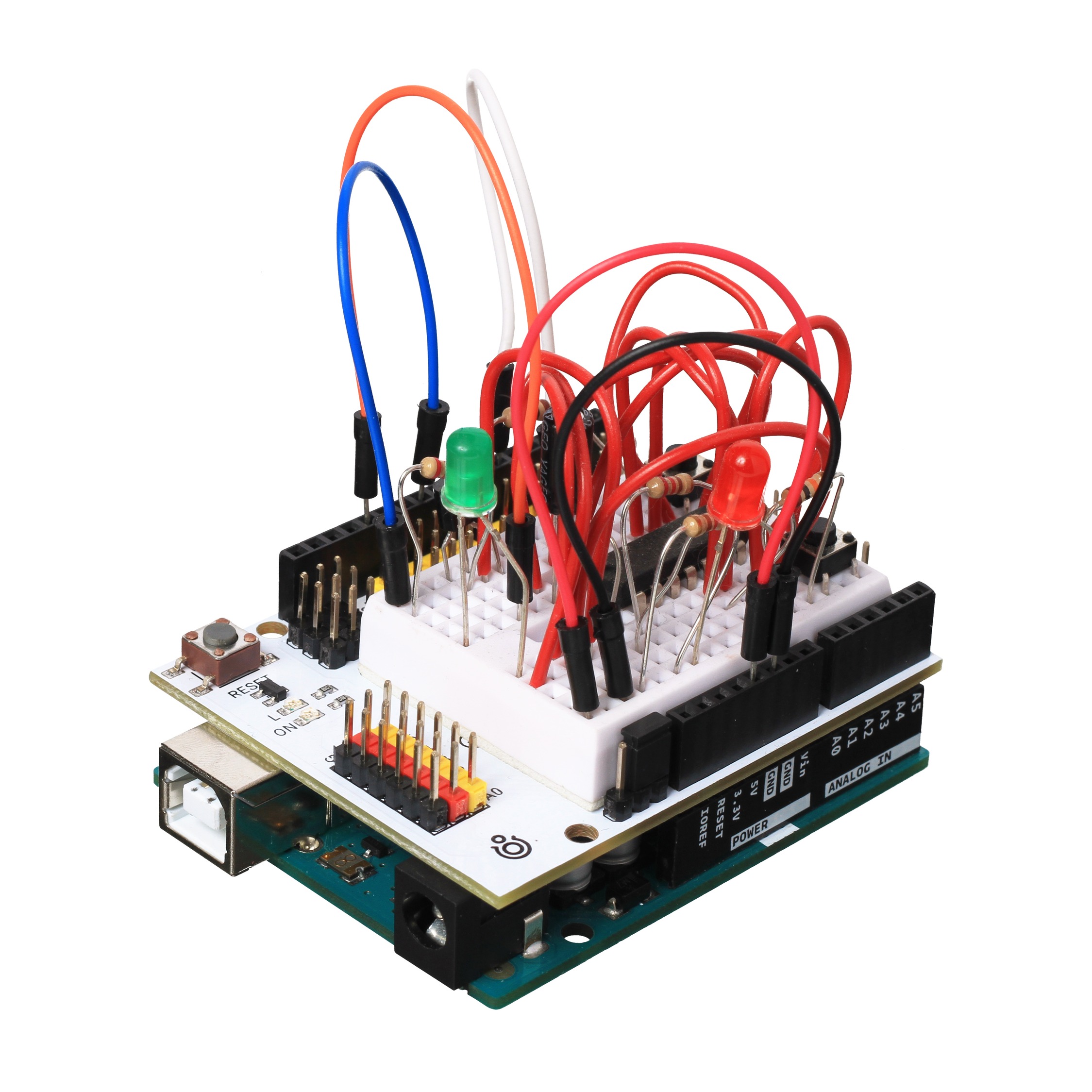

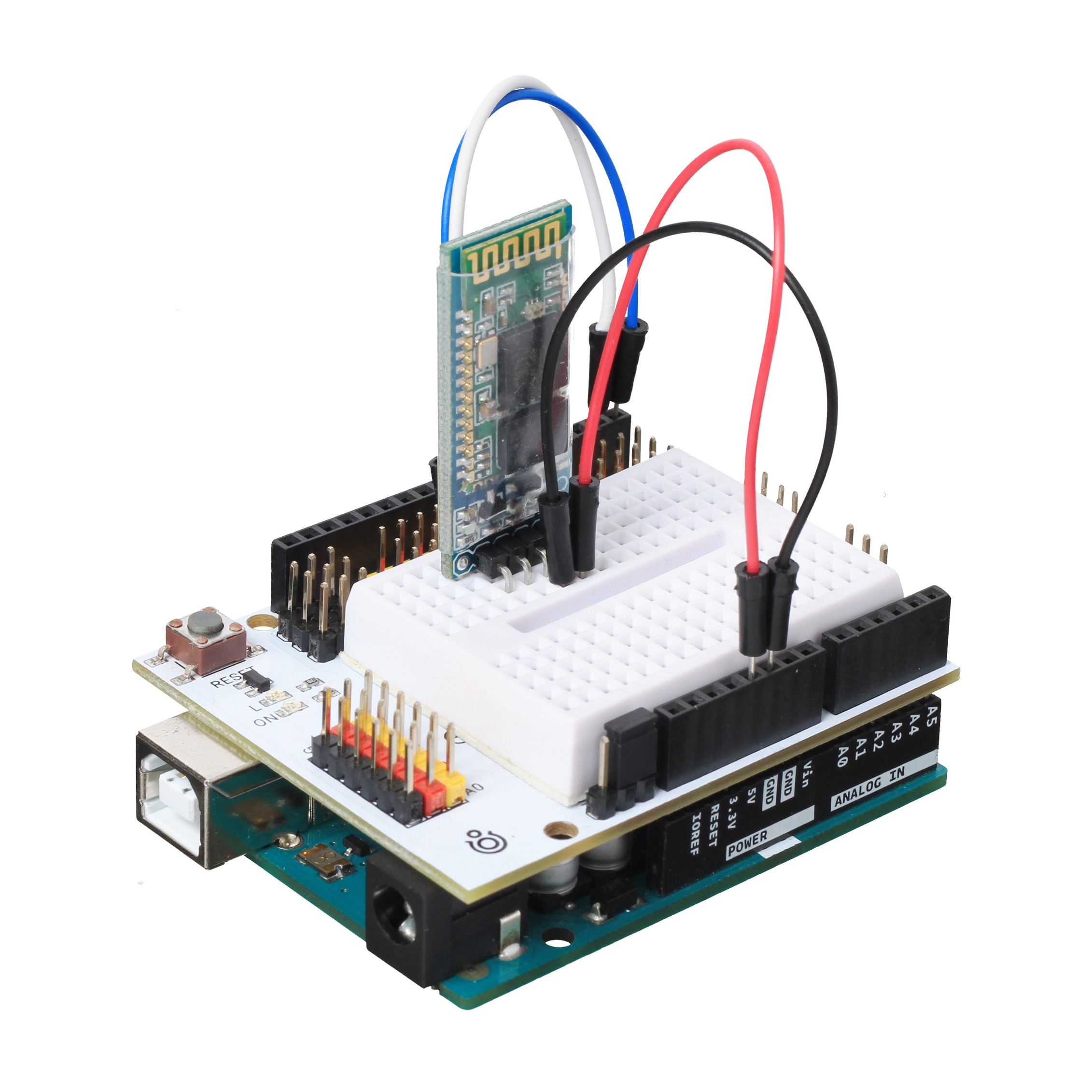

В центре платы расположена свободная площадка с лужеными отверстиями, куда можно припаять выводные компоненты для прототипирования устройств. Размеры площадки подобраны так, чтобы на плату можно было установить breadboard mini и закрепить его на самоклеящуюся основу. Так получается удобный универсальный «хаб» для подключения как готовых модулей с трехпроводным интерфейсом, так и обычных выводных компонентов вроде транзисторов, резисторов, светодиодов и чипов.
Механическая совместимость
Плата поддерживает установку параллельно с другими шилдами в качестве верхнего этажа. Если нужно поставить Troyka Shield под другие шилды, обратите внимание на низкопрофильный Troyka Shield LP. Для установки поверх высоких плат расширения вроде Ethernet Shield пригодится набор контактных колодок.

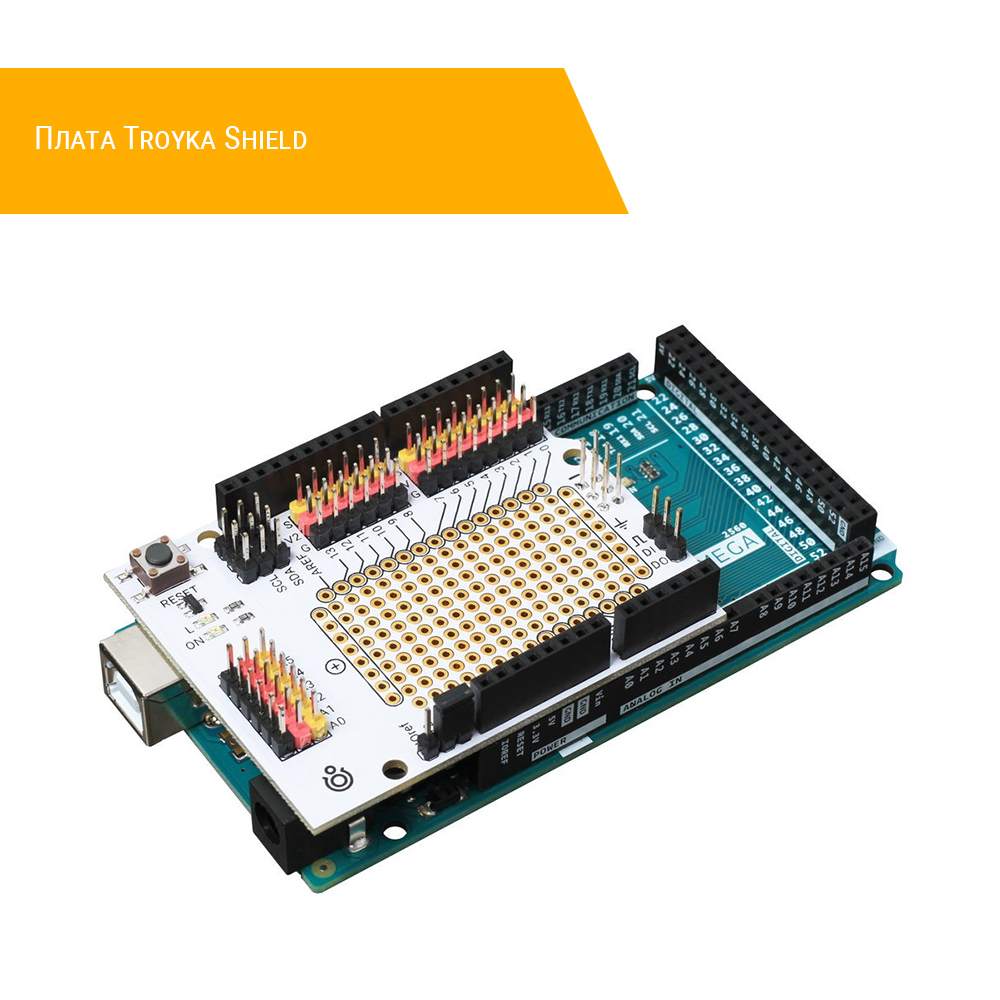

Troyka Shield устанавливается как на платы формата Arduino Uno R3, так и на длинные платы формата Arduino Mega. Для подключения модулей к дополнительным пинам плат Arduino Mega смотрите Troyka Mega Tail Shield.
Комплектация
- Плата-модуль, 1 шт
