Описание

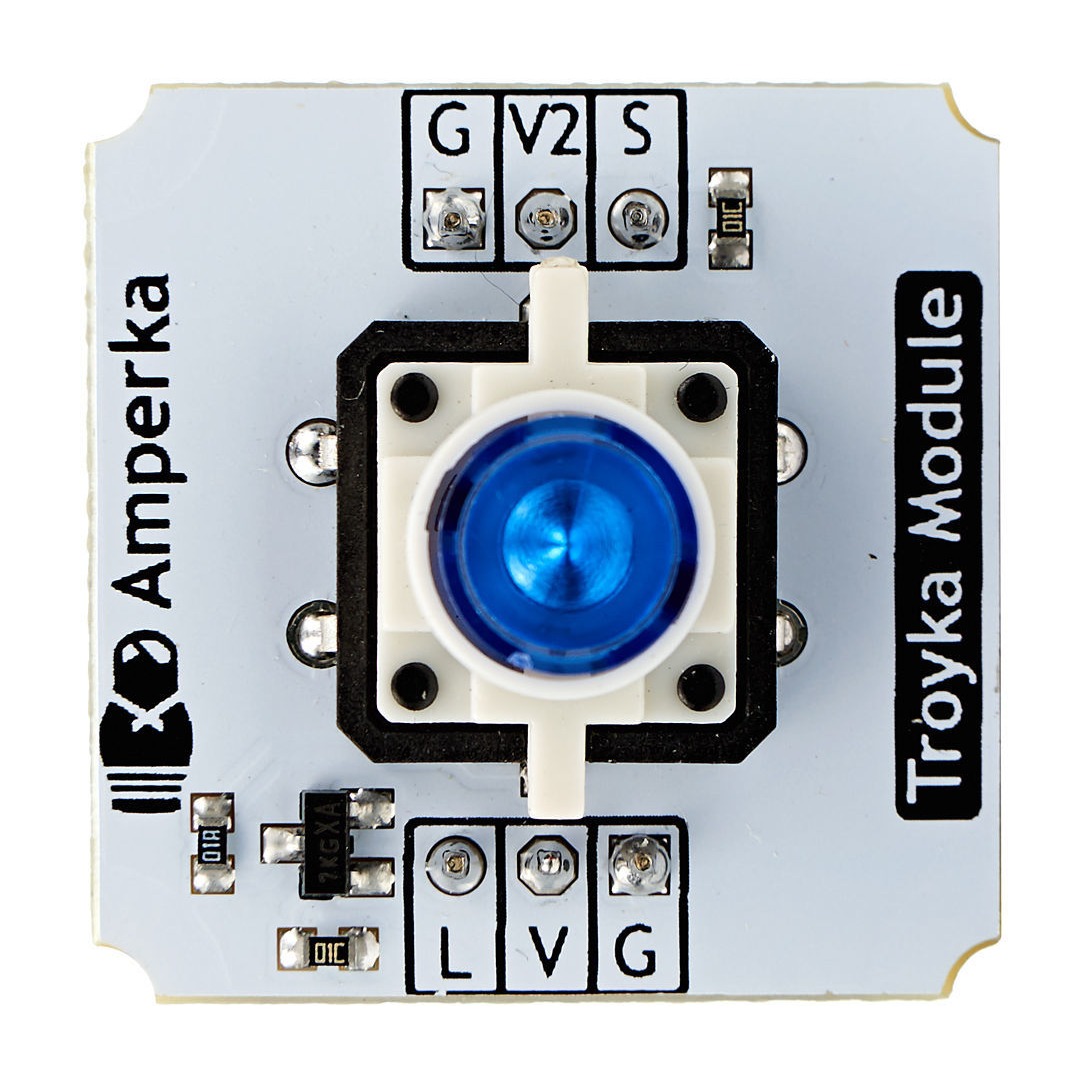

Для компактных проектов и управляющих панелей в одном модуле собраны тактовая кнопка и светодиодный индикатор. Модуль позволяет показать состояние устройства, подтвердить нажатие на кнопку и создать интерактивный интерфейс.

Особенности

• Пока кнопка не нажата, модуль отдает логическую единицу, при нажатии логический ноль
• Светодиодный индикатор полностью независим: у него свои линии питания и программное управление

Подключение

Модуль подключается к управляющей электронике двумя трехпроводными шлейфами.

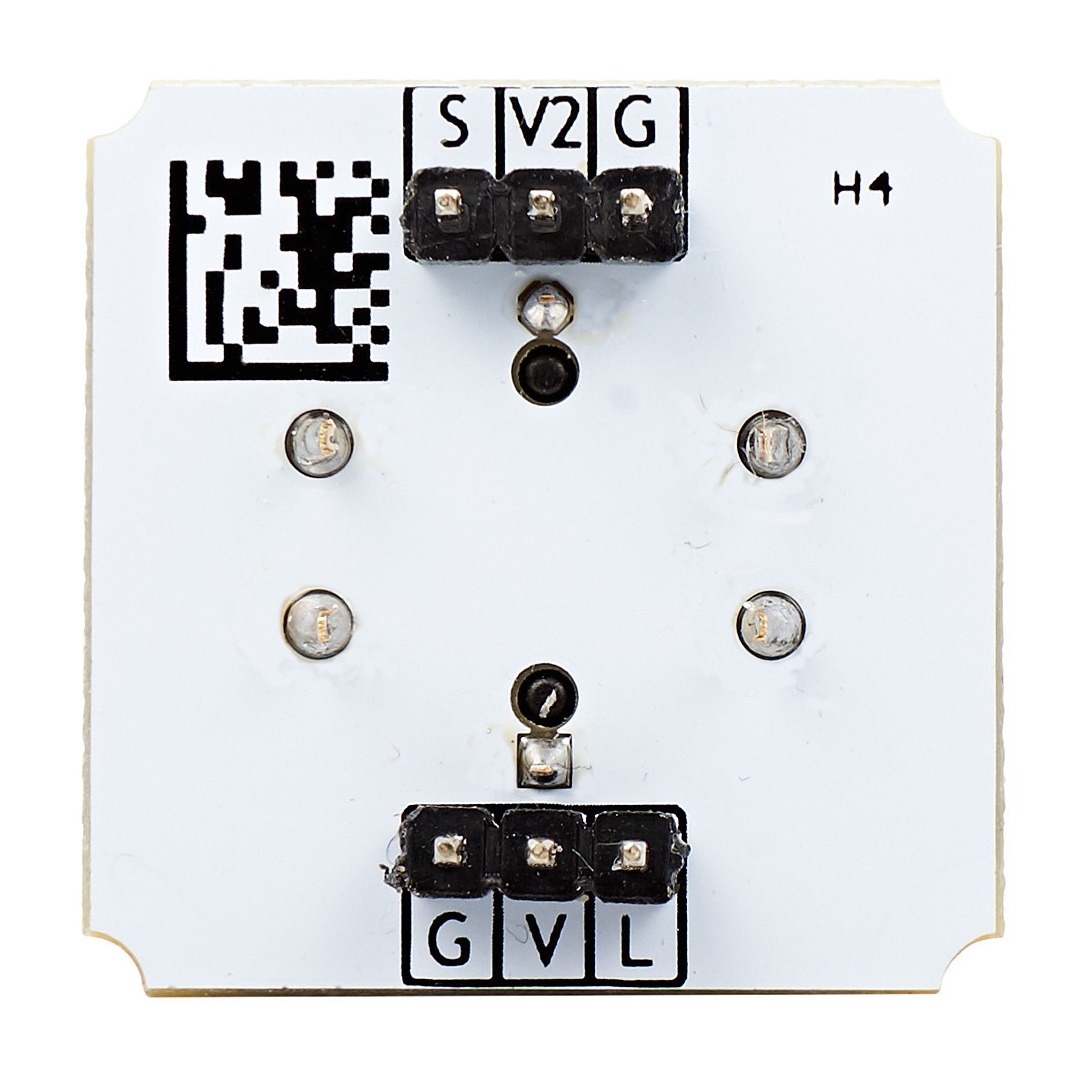

Верхняя группа контактов предназначена для работы с кнопкой:

• G: подключается к земле
• V2: подключается к питанию 3,3–5 В
• S: подключается к цифровому пину

Нижняя группа контактов управляет светодиодом:

• L: подключается к управляющему пину
• V: подключается к питанию 3,3–5 В
• G: подключается к земле

При подключении к Arduino удобно использовать Troyka Shield, а со Slot Shield не понадобятся даже провода.

Комплектация

• Плата-модуль, 1 шт
• Трехпроводной шлейф, 2 шт
