Описание
Реле — это механический рубильник, которым можно управлять с помощью микроконтроллера, например Arduino. Электрической связи между управляющей электроникой и коммутируемой нагрузкой нет, поэтому помехи не повлияют на работу схемы. С помощью реле можно включать и выключать электроприборы, подключенные к бытовой электросети 220 В, а также строить системы «умного дома».

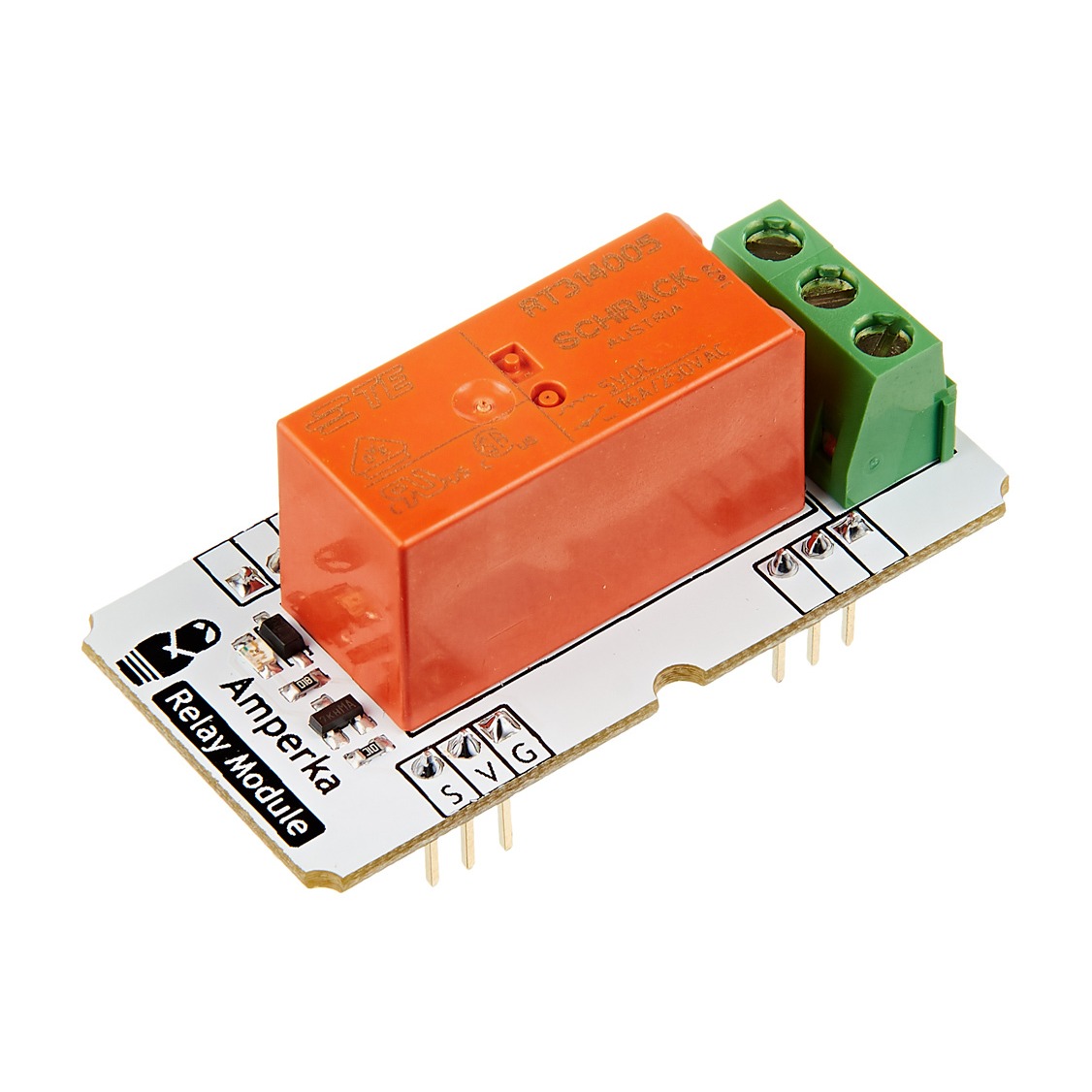

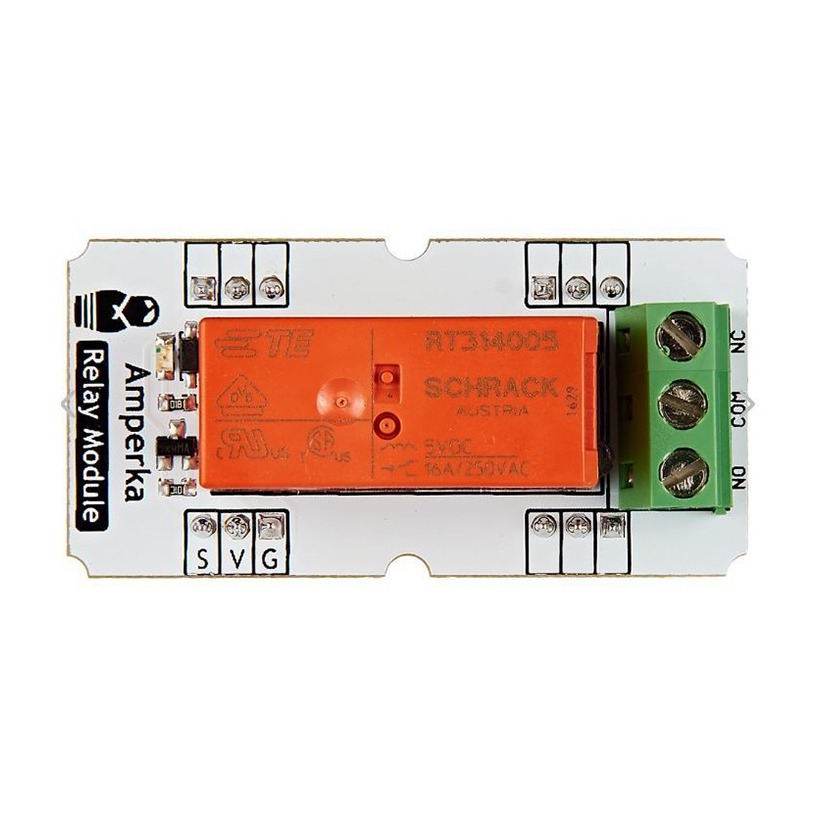

Вся обвязка, необходимая для управления реле, уже встроена в модуль. Светодиод на плате показывает, замкнуто реле или нет. Модуль выполнен на основе реле RTD14005.
Особенности
- Есть нормально разомкнутый (NO) и нормально замкнутый (NC) контакты, что удобно для охранных систем: обесточивание сигнализации приводит к замыканию сети для начала тревоги
- Реле срабатывает, когда на вход подается логическая единица
- Управление идет через встроенный ключ, поэтому подойдет любой управляющий сигнал напряжением 3–5 В, в том числе с Raspberry Pi
- Клеммник под отвертку предназначен для подключения проводов коммутируемой цепи
- Модуль серии Troyka Module можно закрепить на лицевой панели устройства винтами М3
Подключение
Релейный модуль подключается к управляющей электронике тремя проводами. При подключении к Arduino удобно использовать Troyka Shield. Шлейф для подключения входит в комплект.
Чтобы обойтись без проводов, возьмите Troyka Slot Shield: для надежной фиксации на шилде у модуля есть второй комплект ножек.
Реле может управлять нагрузкой до 16 А переменного тока при напряжении 250 В или до 7 А постоянного тока при напряжении 30 В. При напряжениях ниже 30 В управляемый ток может быть значительно больше.
Назначение контактов 3-проводного шлейфа:
- Питание (Vcc), красный провод: напряжение 5 В
- Земля (GND), черный провод: соединяется с землей микроконтроллера
- Сигнальный (S), желтый провод: управление реле
Внимание! Работа с сетью 220 В опасна для жизни. Если вы сомневаетесь, как подключить электроприбор к реле, остановитесь: можно устроить пожар или получить смертельное поражение током. Прежде чем приступать, убедитесь, что понимаете принцип работы реле и опасности высокого напряжения.
Комплектация
- Релейный модуль, 1 шт
- Трехпроводной шлейф, 1 шт
