Принцип работы

Чип принимает последовательный сигнал на пине Ds и превращает его в параллельный сигнал на 8 пинах Qx. Последовательная передача тактируется через пин SHcp. Отдельным пином STcp управляется регистр данных, что позволяет изменять сигнал на всех 8 выходах одновременно, когда все данные переданы.

Из трех пинов контроллера можно получить сразу 8 цифровых выходов. Регистры 74HC595 можно объединить в каскад, подключив их один за другим через пин Q7', чтобы получить 16, 24, 32 и более цифровых выходов.

Программирование

Для работы с выходным сдвиговым регистром в Arduino есть встроенная функция shiftOut.

Комплектация

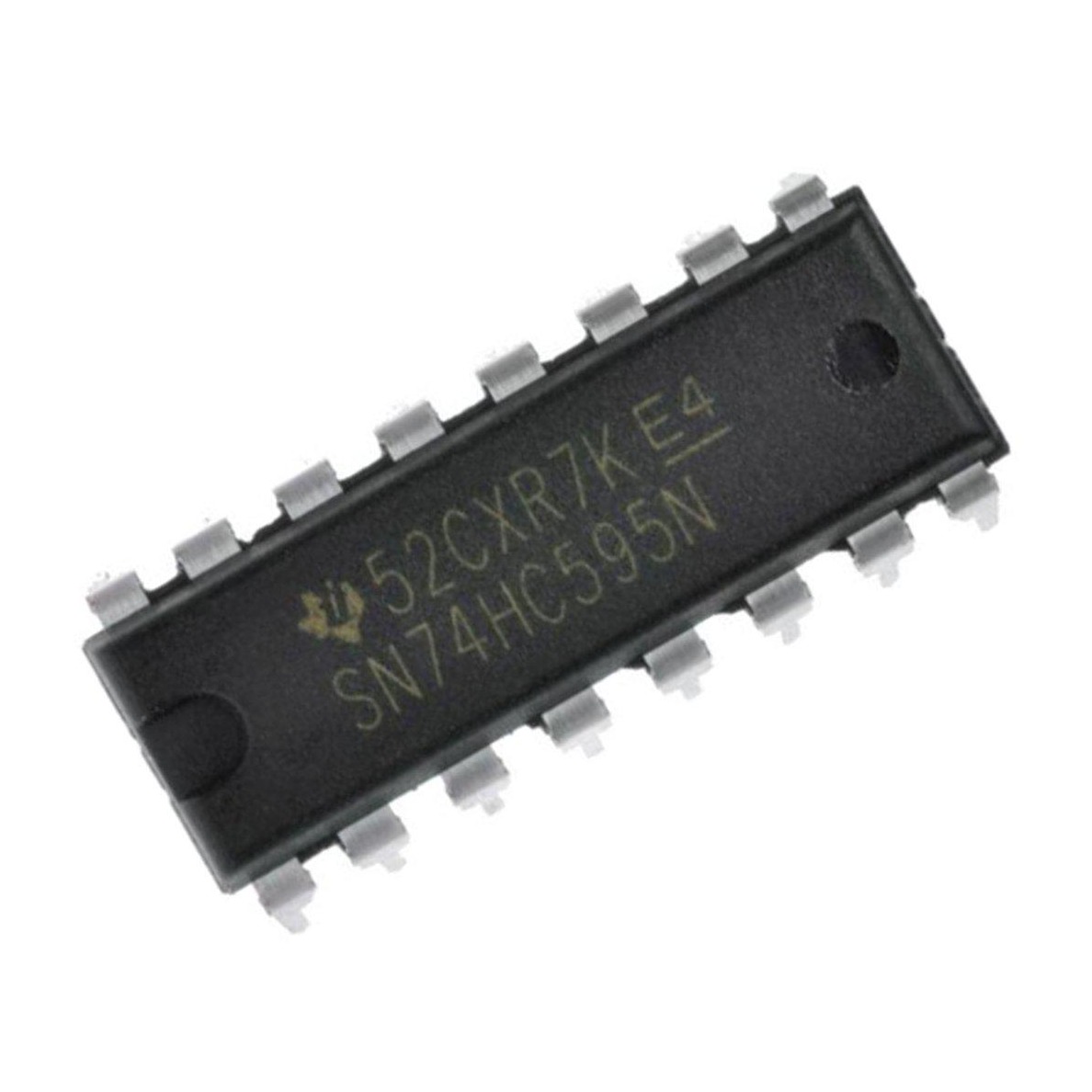

• Микросхема SN74HC595N, 1 шт
