Описание

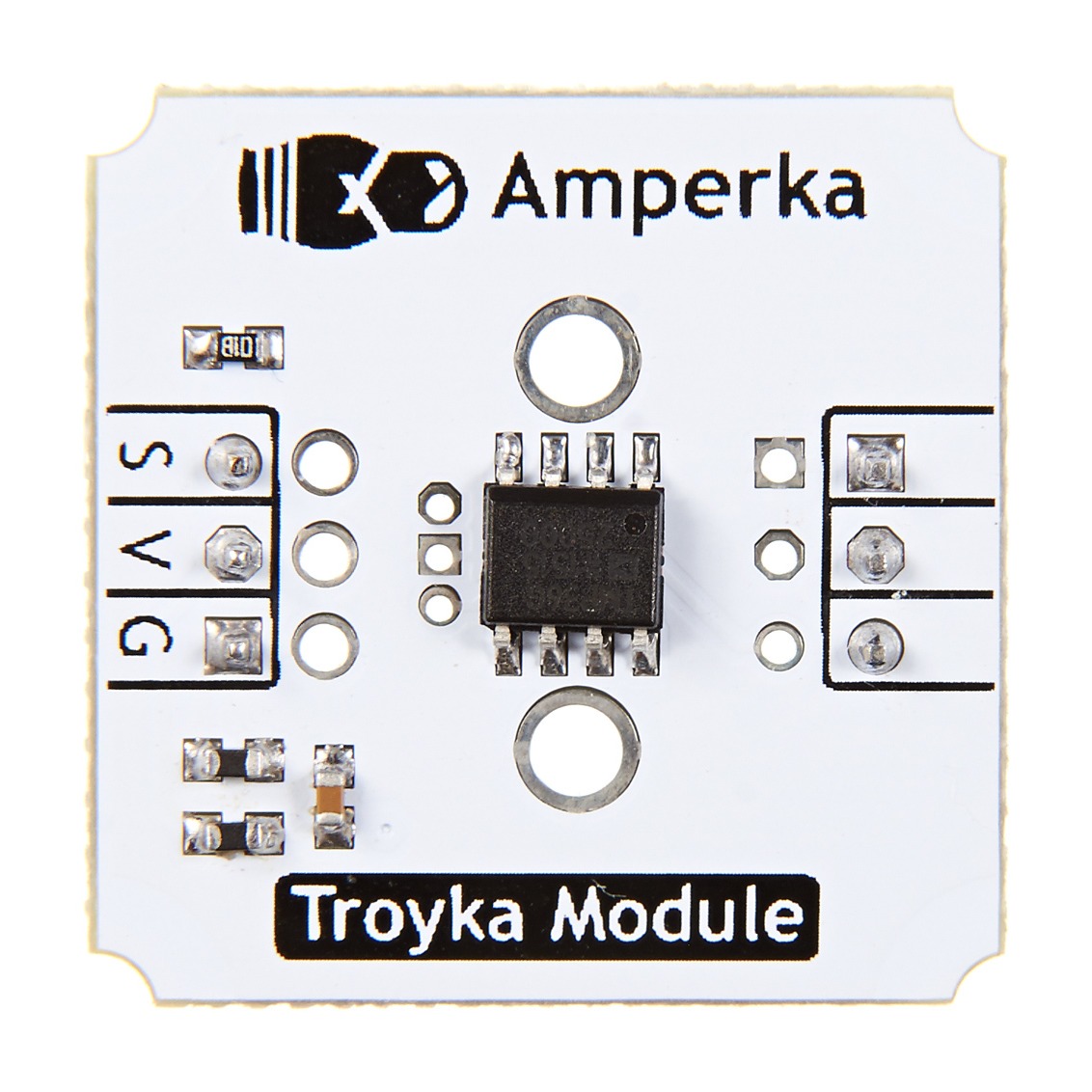

Модуль выполнен на основе микросхемы TMP36 — прецизионного низковольтного датчика температуры. Высокая линейность выходного сигнала и достаточная точность измерений позволяют подключать датчик напрямую к аналоговым входам Arduino и Iskra.
Подключение
Выходным сигналом является аналоговое напряжение, прямо пропорциональное температуре, с шагом 10 мВ/°C. Благодаря этому перевести считанный сигнал в градусы на микроконтроллере очень просто.

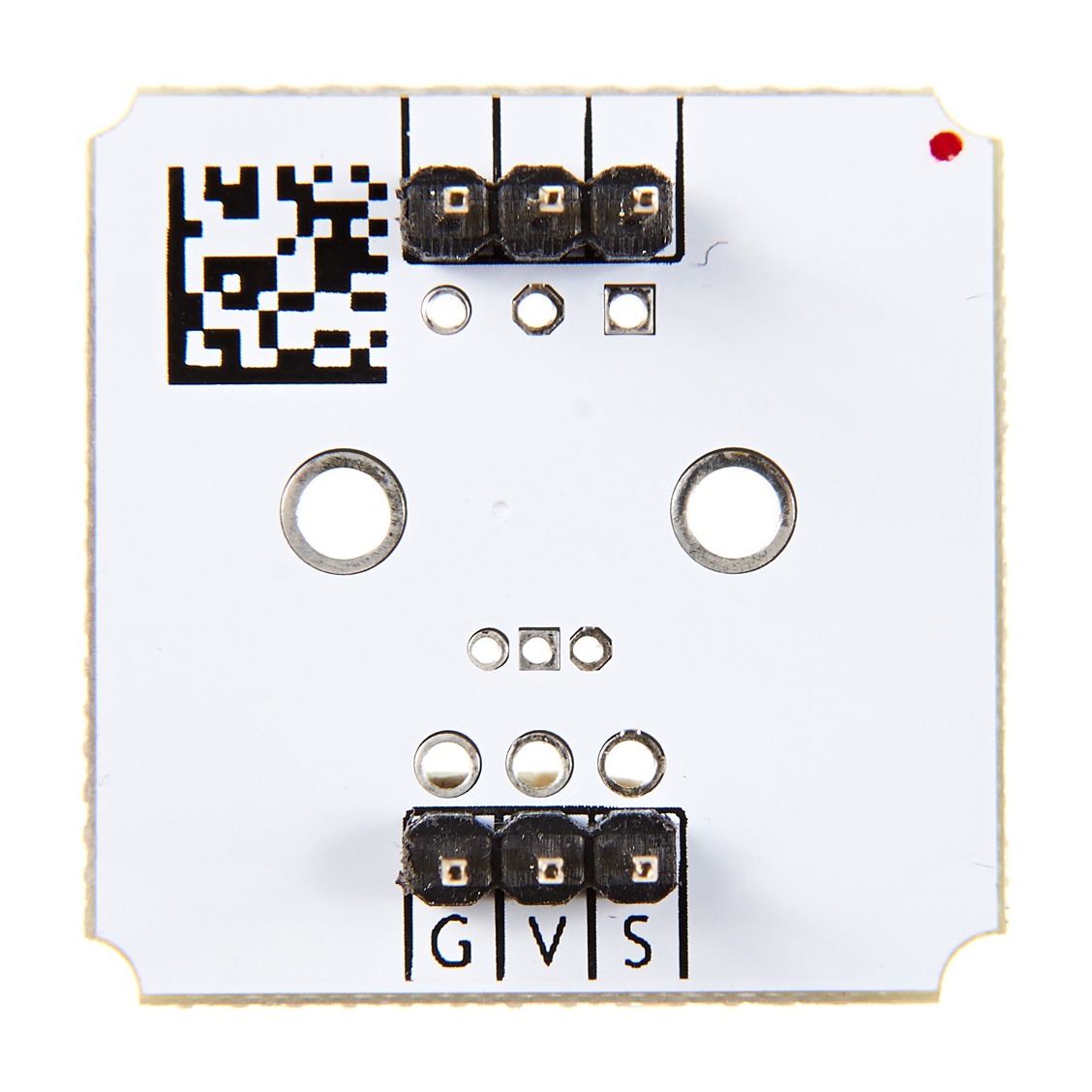

Модуль подключается к управляющей электронике тремя проводами, шлейф входит в комплект. При подключении к Arduino удобно использовать Troyka Shield. С Troyka Slot Shield можно полностью избавиться от проводов: для надежной фиксации на шилде у модуля есть второй комплект ножек. Модуль физически совместим с макетной платой.
- V: питание модуля, соединяется с питанием микроконтроллера
- G: земля, соединяется с землей микроконтроллера
- S: сигнальный (желтый провод), подключается к аналоговому входу микроконтроллера; через него управляющая плата считывает сигнал с термометра
