Описание

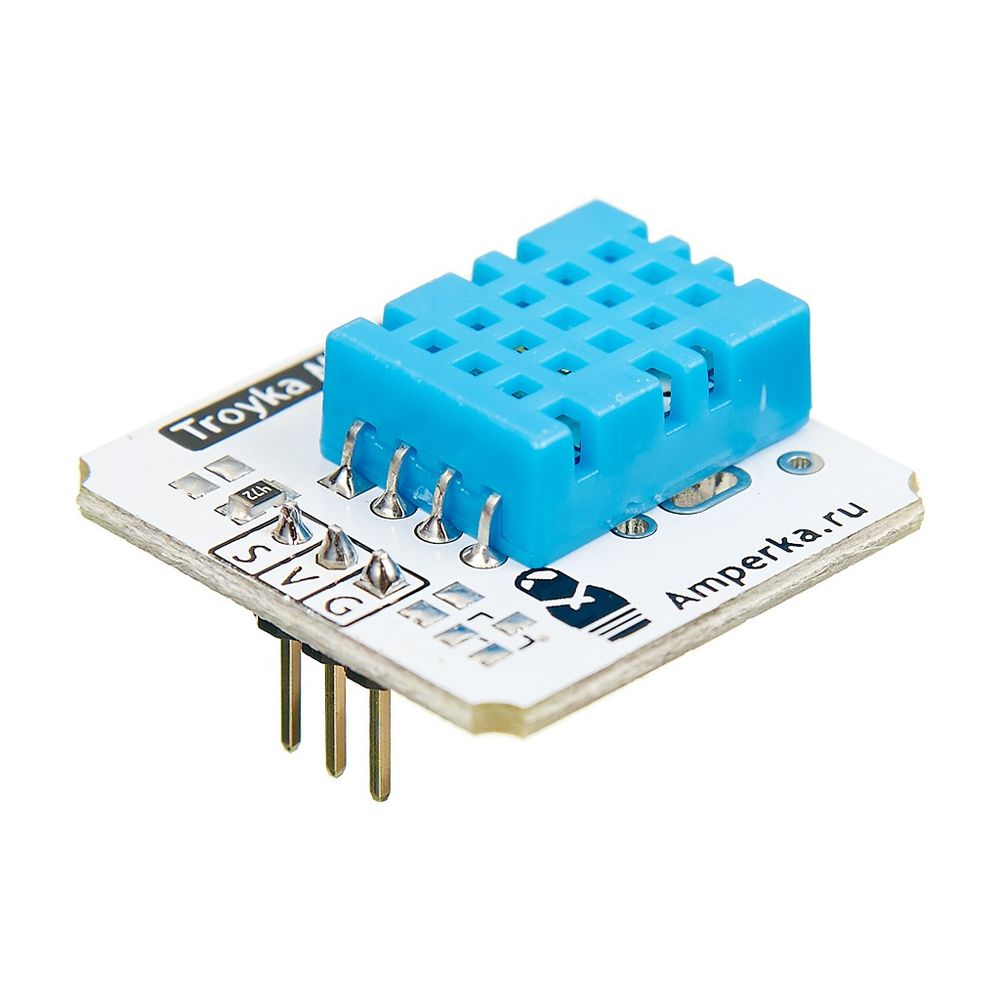

Цифровой датчик DHT11 является составным датчиком, который выдает калиброванный цифровой сигнал с показаниями температуры и влажности.

Сенсор включает в себя резистивный компонент измерения влажности и компонент измерения температуры с отрицательным температурным коэффициентом (NTC), которые подключены к высокопроизводительному 8-битному микроконтроллеру.

Каждый датчик DHT11 проходит калибровку на заводе-изготовителе. Коэффициенты калибровки хранятся в однократно программируемой энергонезависимой памяти и используются во внутренних процессах обработки сигнала.

Подключение

Модуль подключается к управляющей электронике тремя проводами, шлейф входит в комплект. При подключении к Arduino удобно использовать Troyka Shield, а Troyka Slot Shield позволит избавиться от проводов. Модуль физически совместим с макетной платой.

Назначение контактов трехпроводного шлейфа:

• V: питание (красный провод), напряжение от 3,3 до 5 В
• G: земля (черный провод), соединяется с землей микроконтроллера
• S: сигнальный (желтый провод), подключается к цифровому выходу микроконтроллера; через него сенсор общается с микроконтроллером по собственному протоколу

Комплектация

• Плата-модуль, 1 шт
• Трехпроводной шлейф, 1 шт
