Описание

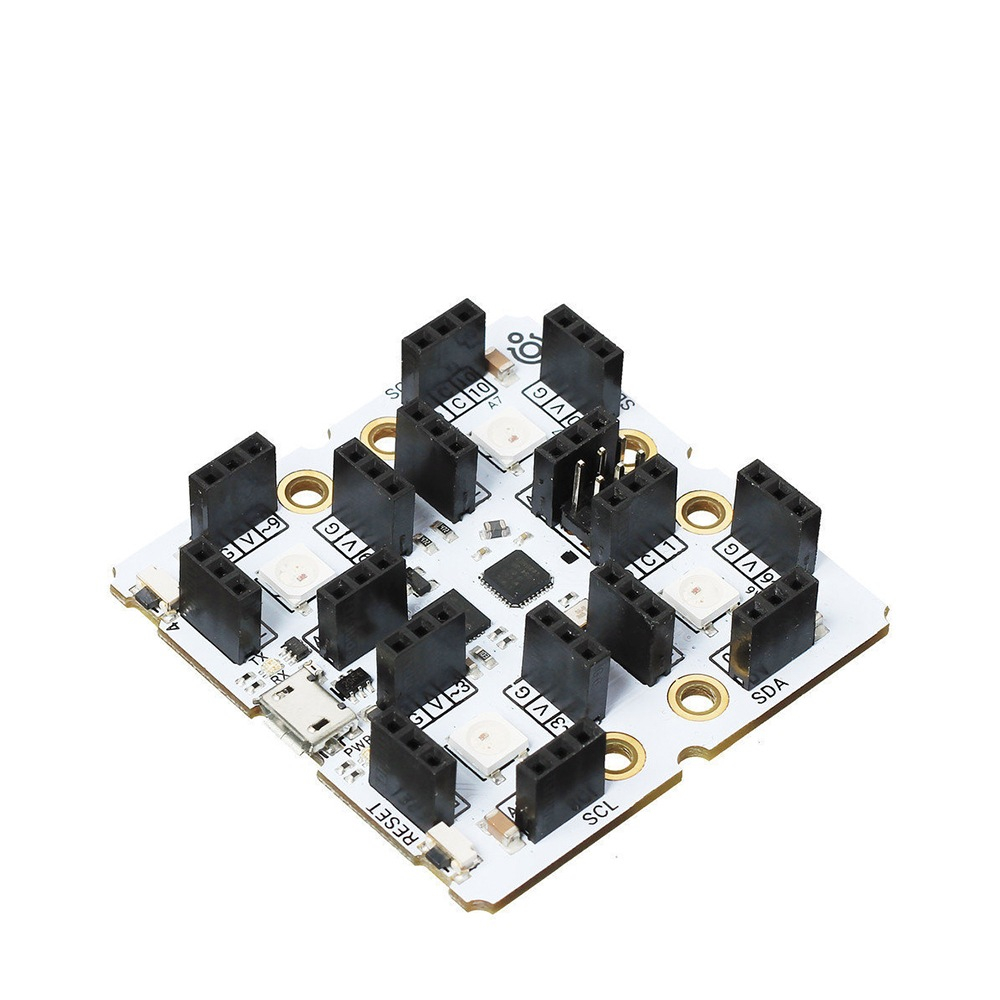

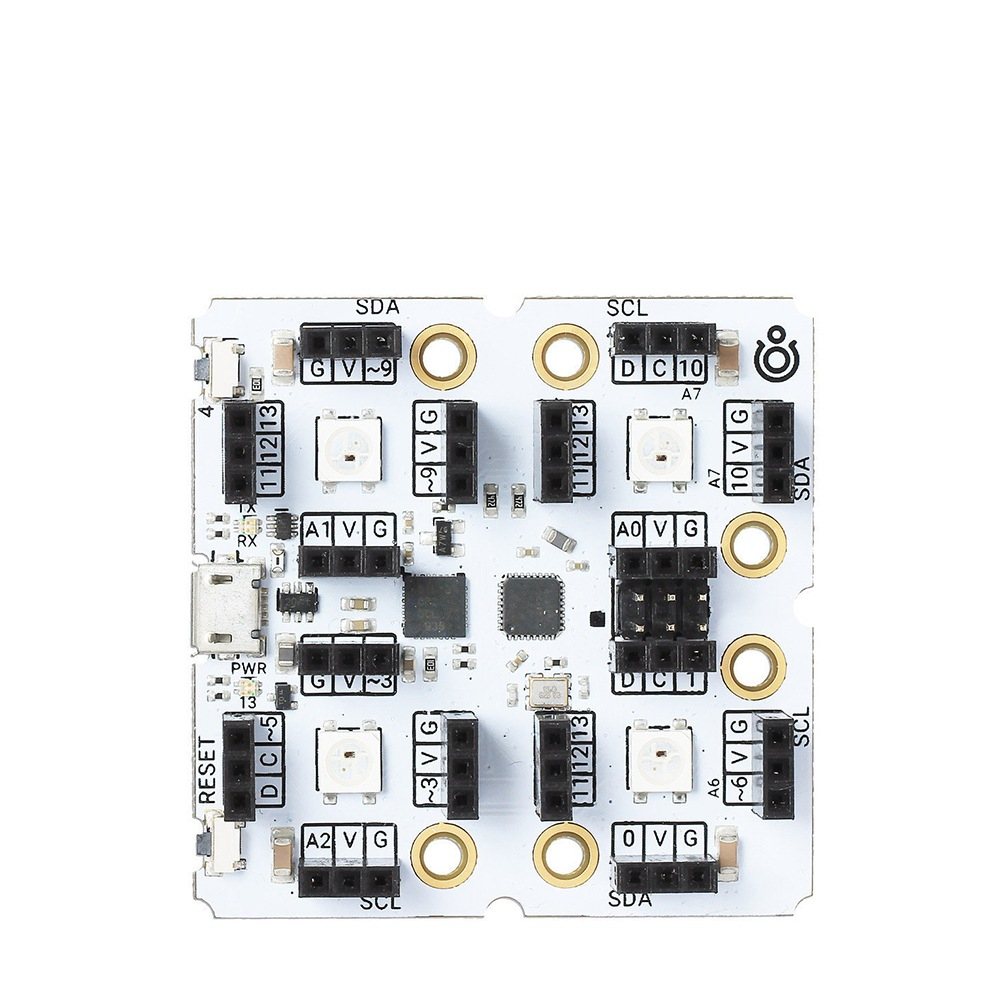

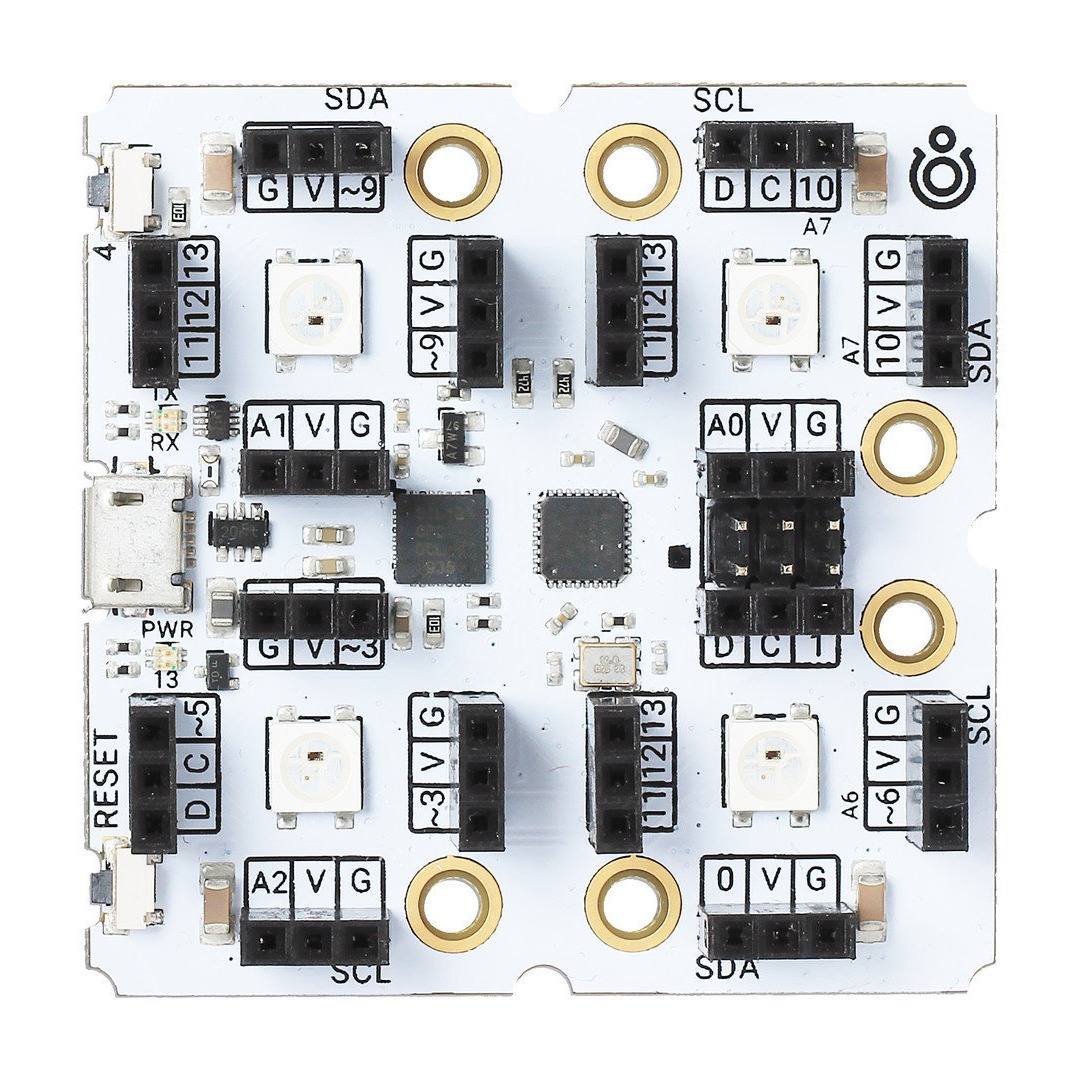

Uno Slot позволяет создавать компактные устройства, используя все преимущества экосистемы Troyka. На плате четыре посадочных места, куда можно установить датчики, индикаторы и органы управления. Сборка напоминает конструктор: готовое устройство получается без соединительных проводов и подбора креплений модулей.
С программной точки зрения Uno Slot идентичен Arduino Uno, поэтому можно пользоваться привычными инструментами и библиотеками.
Особенности
- 8-битный микроконтроллер Microchip ATmega328P семейства AVR, 16 МГц
- Четыре цветных адресных светодиода WS2812B: индикация или украшение проекта

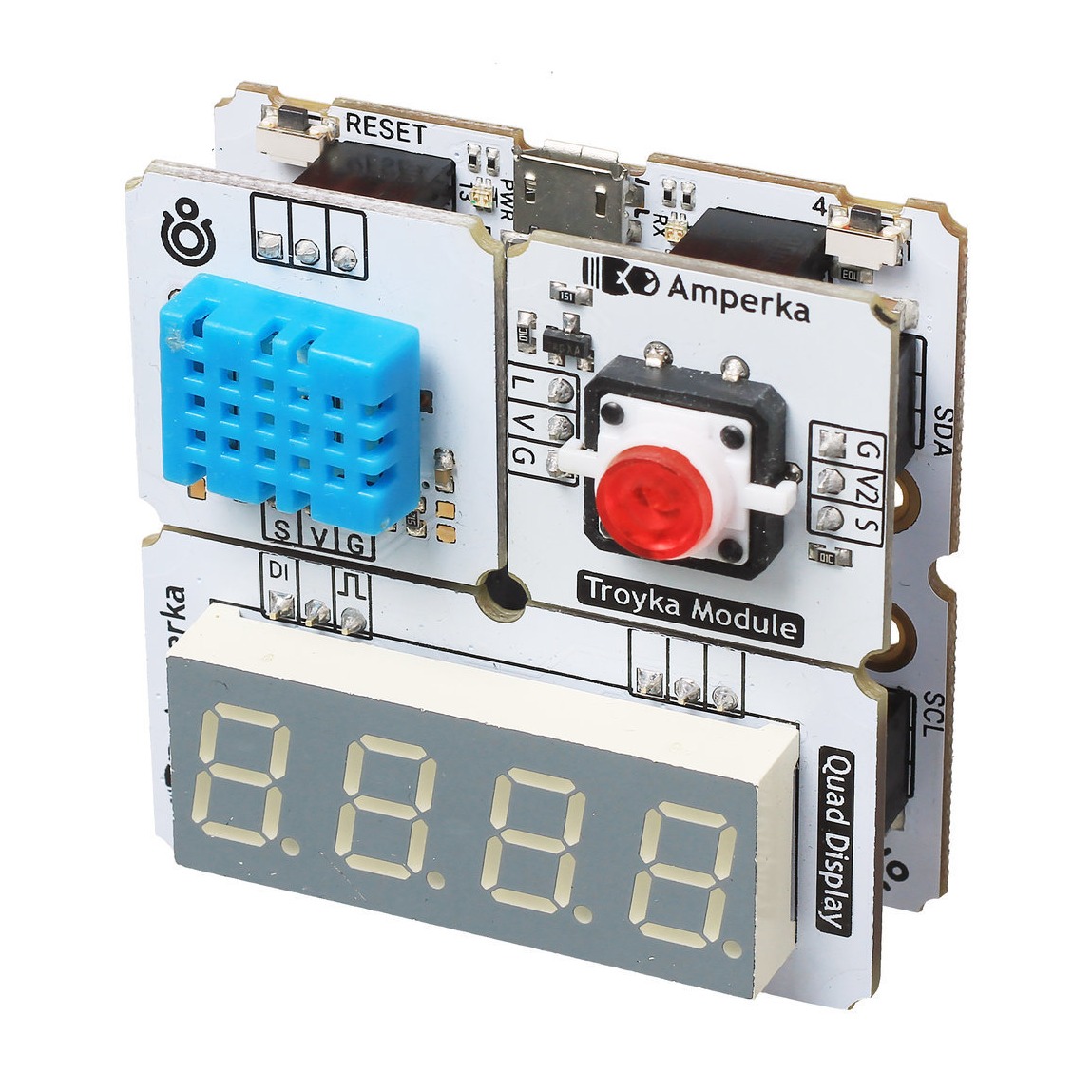

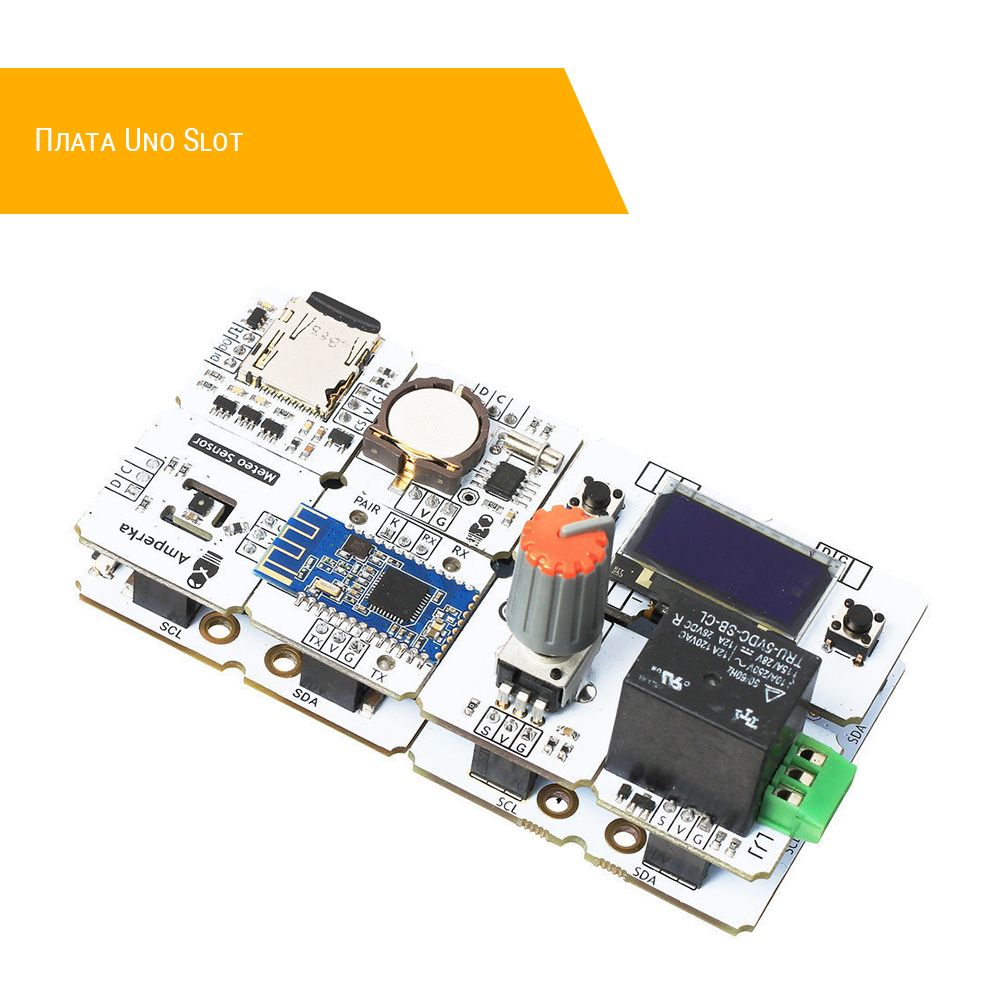

- До четырех Troyka-модулей без пайки, проводов и изоленты: установите их в свободные слоты, соблюдая распиновку

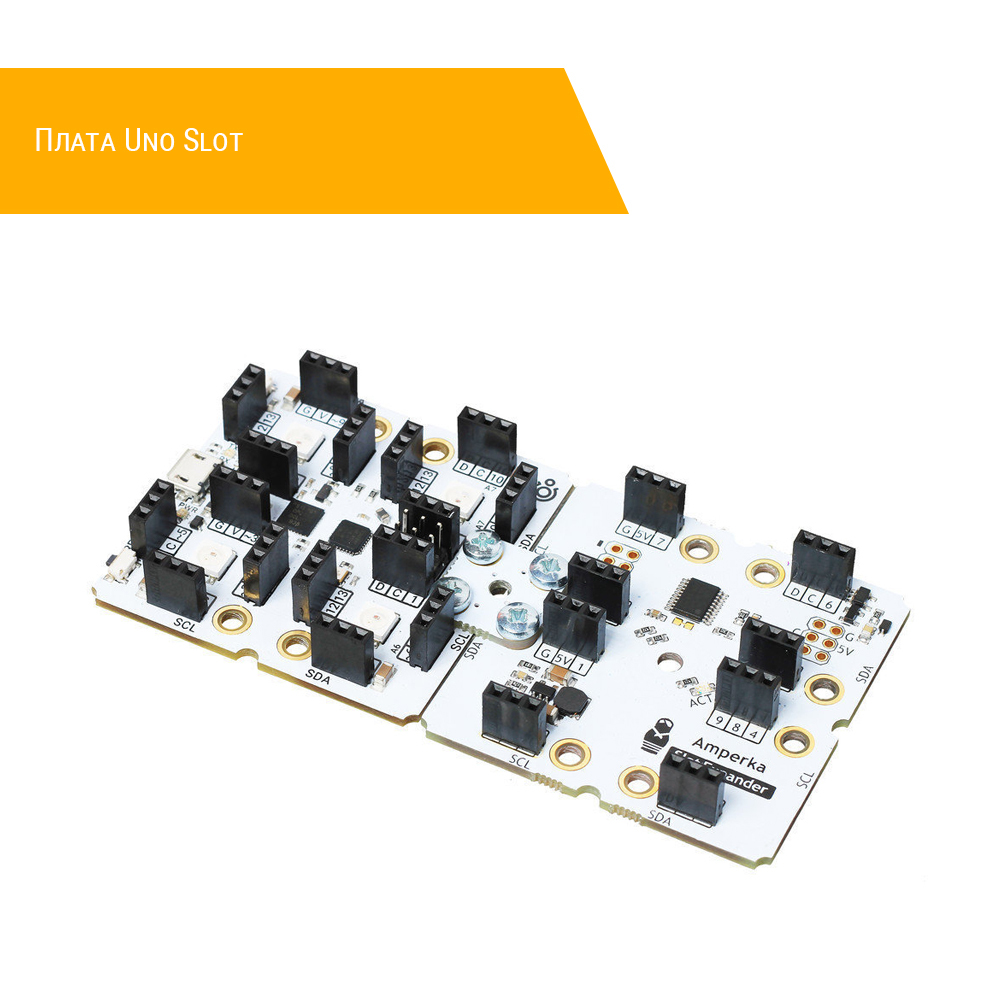

- Плата расширения Slot Expander добавляет слоты и десять GPIO-пинов, подключается через разъем Slot Connector по I2C
- Кнопка RESET и пользовательская кнопка на пине D4
- Светодиоды PWR, 13 (пользовательский), RX и TX
- Разъем ICSP для загрузки прошивки через внешний программатор
Порты и интерфейсы
На платформе доступно 13 портов ввода-вывода общего назначения. Некоторые из них обладают дополнительными возможностями:
- 5 пинов принимают аналоговый сигнал через 10-битный АЦП
- 5 пинов выводят аналоговое значение в виде ШИМ-сигнала разрядностью 8 бит
Также на плате предусмотрены аппаратные интерфейсы SPI, I2C и UART.
Программирование
Подходят те же инструменты, что и для Arduino Uno:
- среда разработки Arduino IDE (плата Arduino Uno)
- визуальная среда XOD IDE
- произвольный инструментарий C/C++
Связь микроконтроллера с USB-портом обеспечивает преобразователь USB-UART на микросхеме Silicon Labs CP2102, плата определяется как виртуальный COM-порт. Сигналы RX и TX параллельно выведены на контакты D0 и D1, во время прошивки и отладки не используйте эти пины в своем проекте.
Питание
Платформа питается напряжением 5 В через разъем micro-USB. Для автономного питания компактного устройства можно воспользоваться Power Cell.
Комплектация
- Плата Uno Slot, 1 шт
