Описание

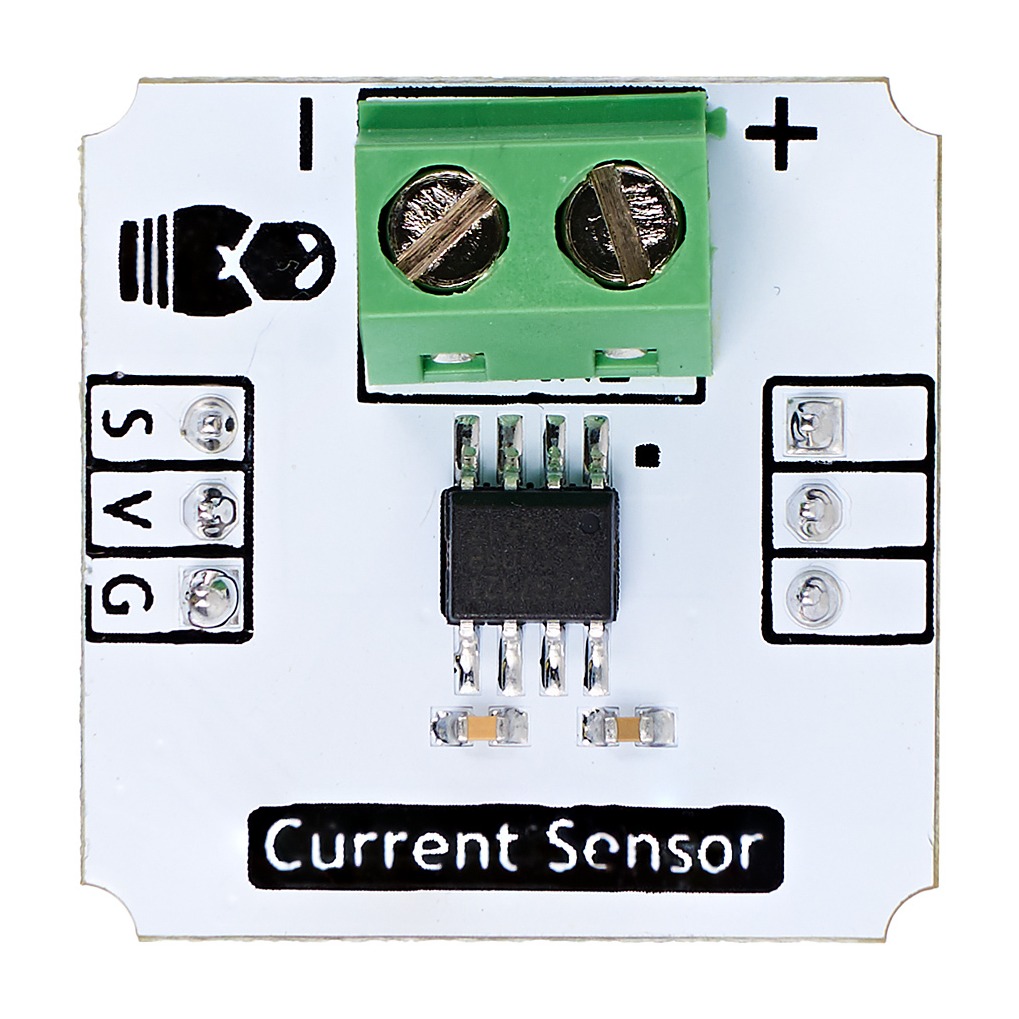

Датчик из линейки Troyka-модулей определяет силу тока в цепях постоянного и переменного тока в диапазоне до 5 А. Сенсор подойдет для контроля потребления тока, сообщит об изменении нагрузки или поднимет тревогу при аварийном обесточивании системы. Датчик выполнен на основе микросхемы ACS712.
Подключение
Результатом работы сенсора является аналоговый сигнал. В отсутствие электрического тока датчик выдает половину напряжения питания. При появлении тока сигнальное напряжение отклоняется к нулю или к напряжению питания пропорционально силе измеряемого тока.
Подключайте модуль к управляющей электронике с помощью трех проводов. Шлейф для подключения включен в комплект.

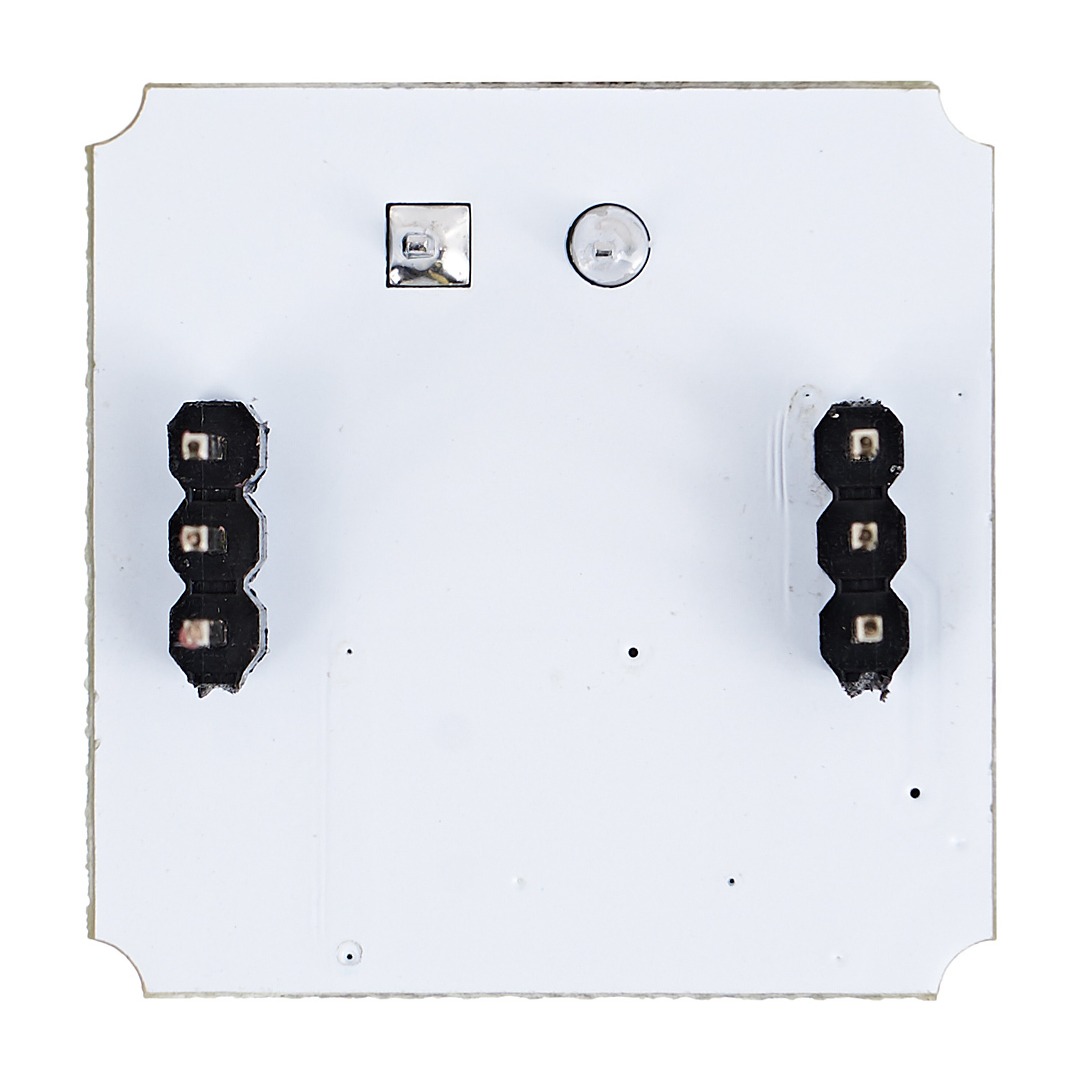

При подключении к Arduino и Iskra JS будет крайне удобно использовать Troyka Shield. Возьмите Troyka Slot Shield и избавьтесь от проводов. Также модуль физически совместим с breadboard'ом.
Контакты трехпроводного шлейфа
Модуль подключается к управляющей электронике по трем проводам. Назначение контактов шлейфа:
- Питание (V): красный провод. Исходя из документации, питание датчика 5 вольт, в результате теста модуль работает и от 3,3 вольт
- Земля (G): черный провод, должен быть соединен с землей микроконтроллера
- Сигнальный (S): желтый провод, подключается к аналоговому входу микроконтроллера, через него управляющая плата считывает сигнал с датчика
Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф, 1 шт
