Описание

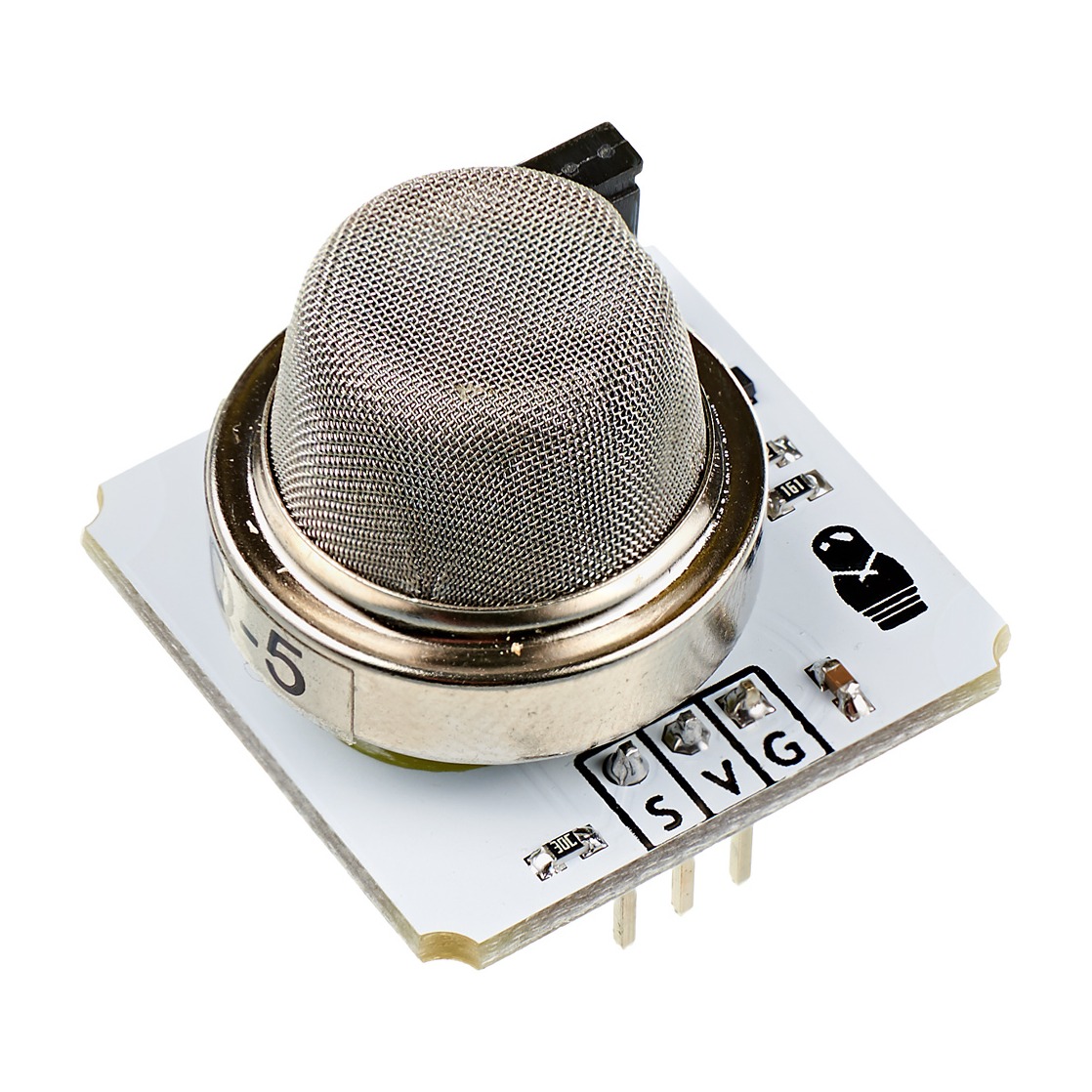

Датчик MQ-5 относится к полупроводниковым приборам. Принцип работы основан на изменении сопротивления тонкопленочного слоя диоксида олова SnO2 при контакте с молекулами определяемого газа. Чувствительный элемент состоит из керамической трубки с покрытием Al2O3 и нанесенного на нее чувствительного слоя диоксида олова. Внутри трубки проходит нагревательный элемент, который нагревает чувствительный слой до температуры, при которой он начинает реагировать на определяемый газ. Чувствительность к разным газам достигается варьированием состава примесей в чувствительном слое.
Режимы питания нагревателя
В сенсоре предусмотрено два режима работы, переключаемых джампером.
- Нагреватель датчика постоянно включен: можно обойтись одним трехпроводным шлейфом
- Управление нагревателем программное
Подключение
В общем случае датчик подключается двумя трехпроводными шлейфами: по первому осуществляется питание датчика и снятие показаний сенсора, по второму подается напряжение на нагревательный элемент. Если нет нужды в ручном управлении нагревателем, оставьте только первый шлейф, а питание на нагреватель подайте установкой джампера.
Первая группа контактов:
- S: выходной сигнал сенсора, подключается к аналоговому входу микроконтроллера
- V: питание датчика, соединяется с рабочим напряжением микроконтроллера
- G: земля, соединяется с пином GND микроконтроллера
Вторая группа контактов:
- E: управление питанием нагревателя, подключается к цифровому пину микроконтроллера
- H: питание нагревателя, соединяется с пином 5V
- G: земля, соединяется с пином GND микроконтроллера
Для подключения к Arduino или Iskra JS удобно использовать Troyka Shield. Troyka Slot Shield позволит избавиться от проводов: два комплекта ножек надежно фиксируют модуль на шилде.
Модуль физически совместим с макетной платой.
Комплектация
- Плата-модуль с датчиком MQ-5, 1 шт
- Трехпроводной шлейф, 2 шт
- Джампер, 1 шт
