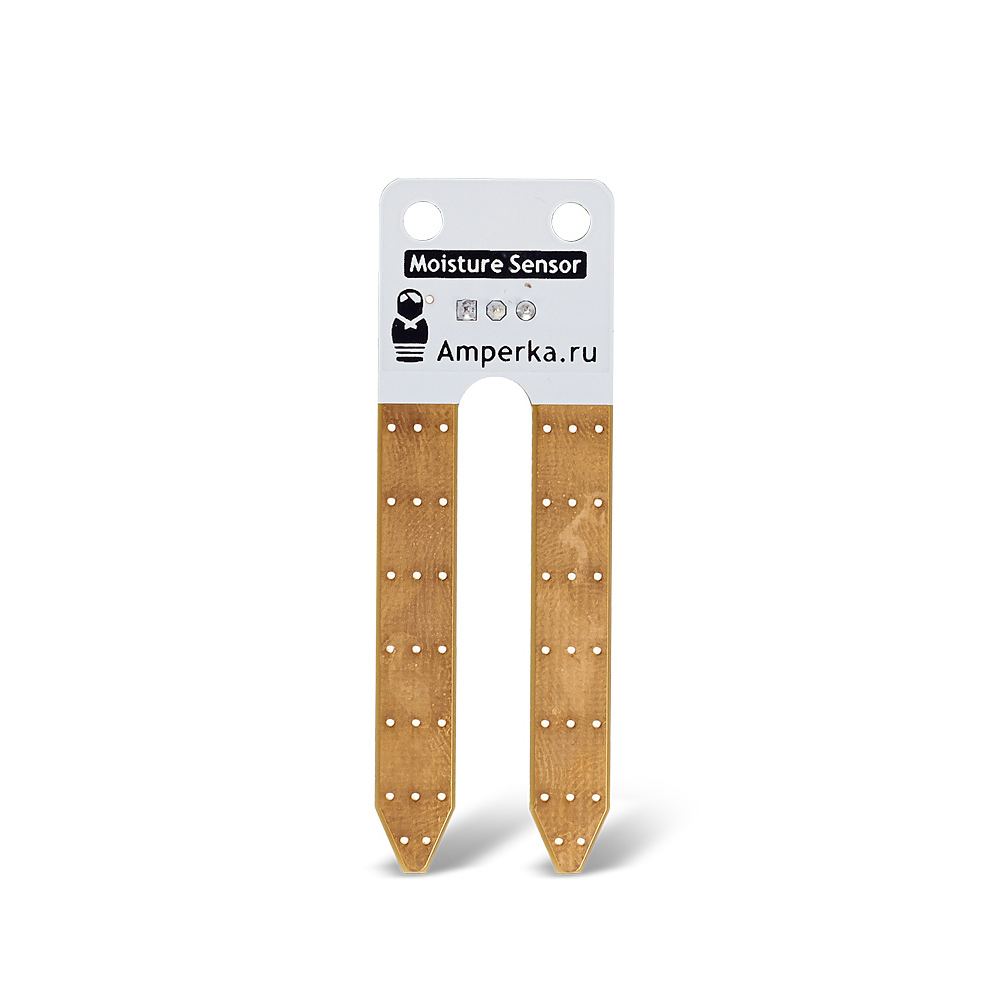

Принцип работы
Между двумя электродами создается небольшое напряжение. Если почва сухая, ее сопротивление велико и через датчик течет слабый ток. Если земля влажная, сопротивление становится меньше, а ток увеличивается. По итоговому аналоговому сигналу можно судить о степени увлажнения почвы.
Контактные поверхности датчика покрыты золотом, чтобы предотвратить пассивную коррозию, когда он выключен. Избавиться от электролитической коррозии, вызванной протекающим током, невозможно, поэтому датчик резистивного типа рекомендуется запитывать через ключ, то есть включать только на время измерений, чтобы максимально продлить ресурс. Альтернативой становится долговечный емкостный датчик влажности, у которого нет такого недостатка.
Выходной сигнал при питании от 5 В лежит в диапазоне от 0 до 3,5 В. Отобразив эти значения на 10-битный диапазон, можно воспользоваться следующими приближениями:
- 0–300: сухая почва
- 300–600: влажная почва
- 600–750: датчик в воде
Подключение
Датчик подключается к управляющей электронике через трехпроводной интерфейс.

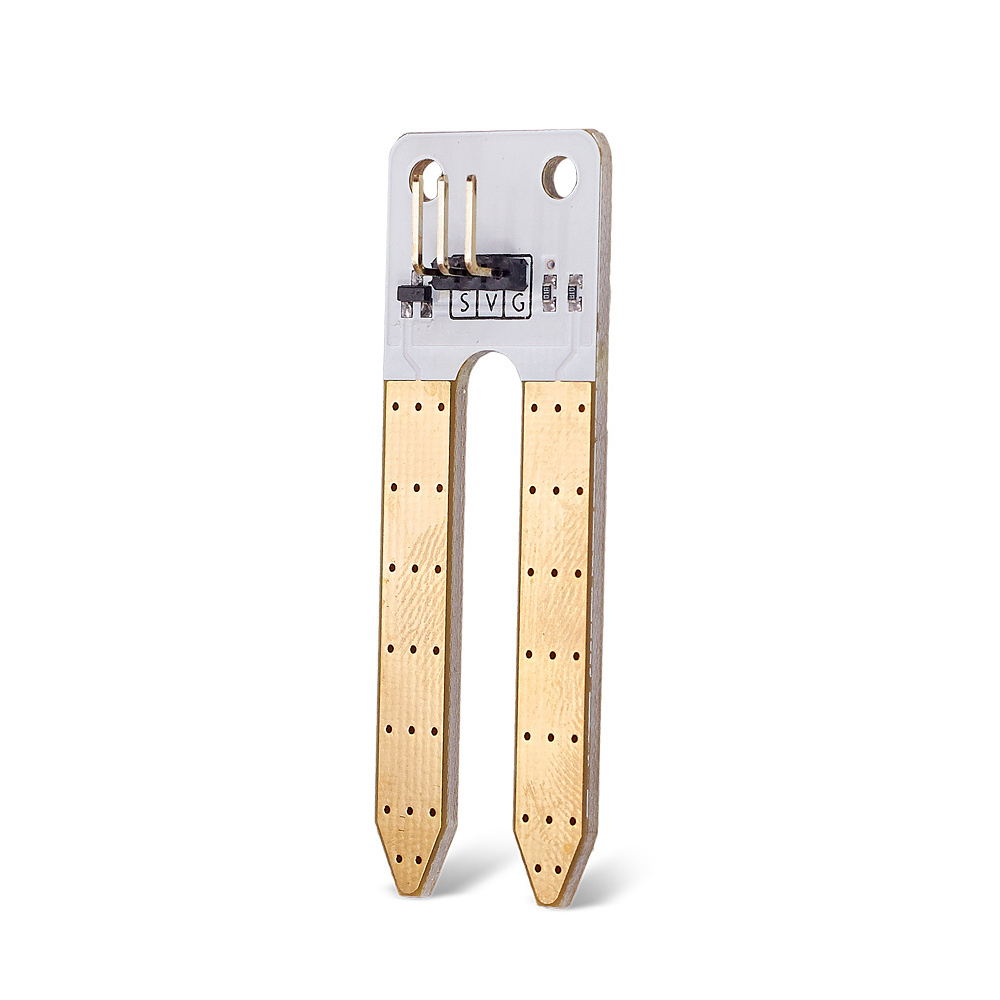

- S: сигнал датчика, подключается к аналоговому входу управляющей платы
- V: питание сенсора (3,3–5 В)
- G: общая земля
При подключении к Arduino удобно использовать Troyka Shield, а для подключения к Raspberry Pi пригодится Troyka Cap.
Комплектация
- Датчик влажности почвы (резистивный), 1 шт
- Трехпроводной шлейф «мама-мама», 1 шт
