Описание

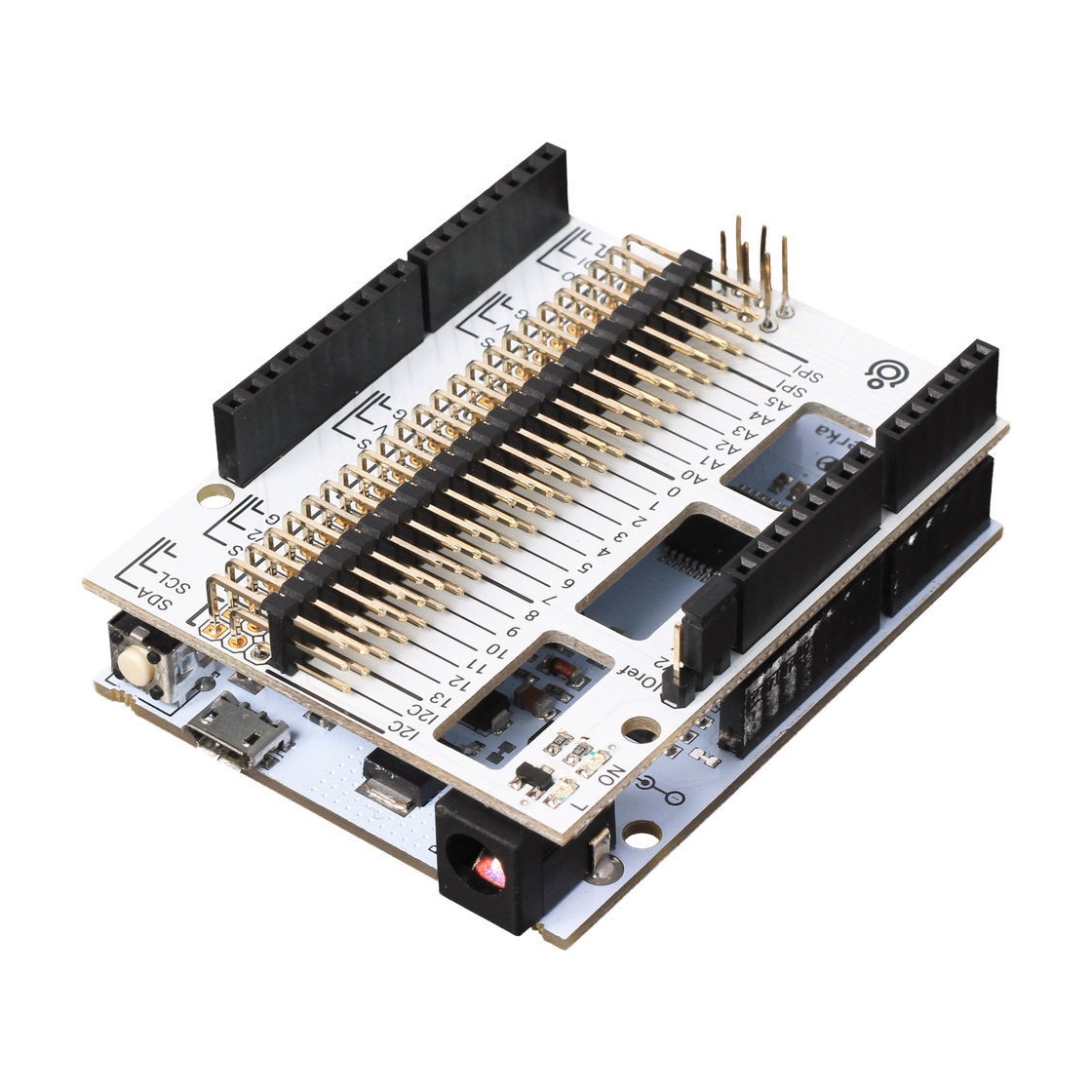

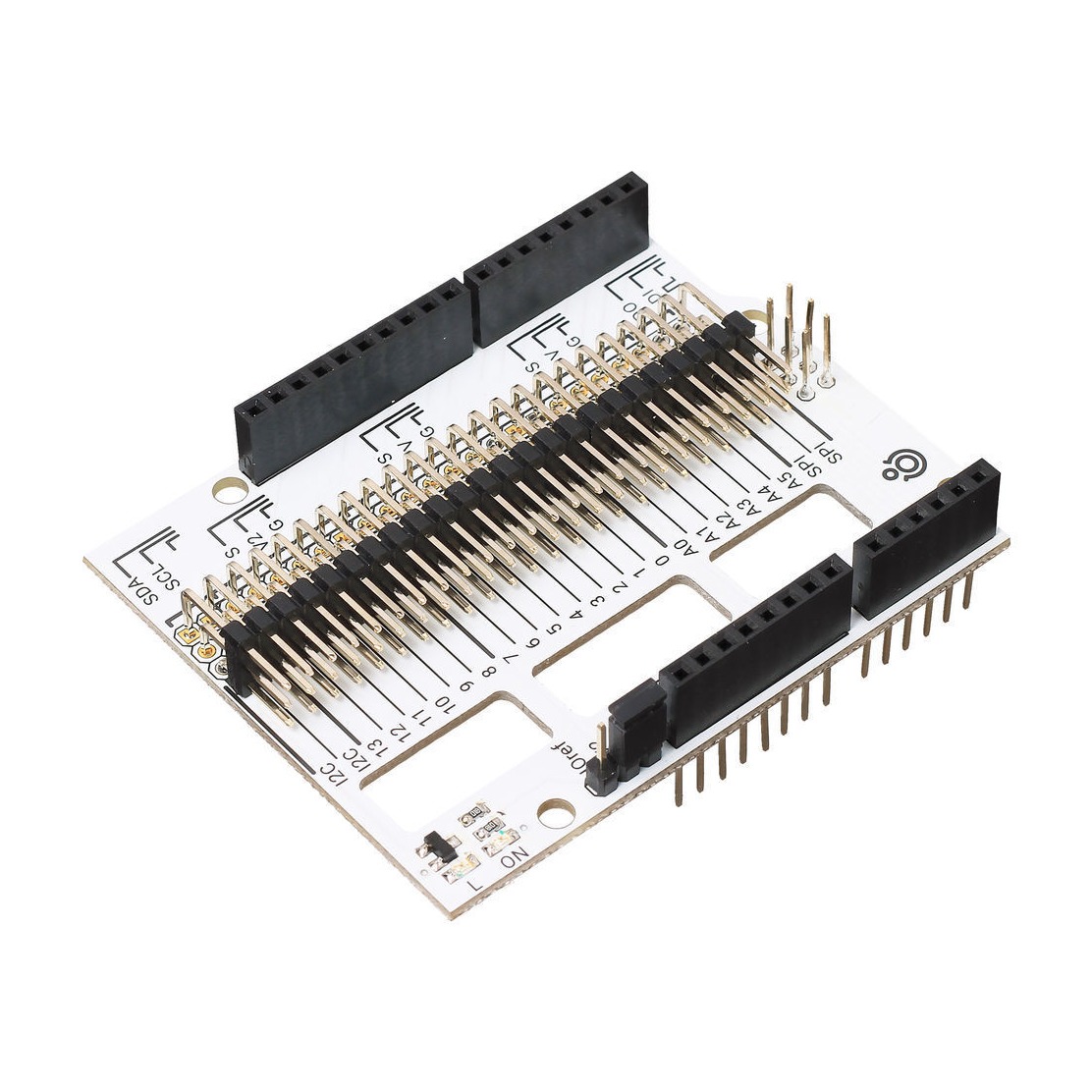

Troyka Shield Low Profile (LP) экономит пространство и позволяет устанавливать сверху дополнительные шилды. Благодаря угловым штекерам подключенные шлейфы не торчат вверх, а ложатся в плоскости платы.
Распиновка

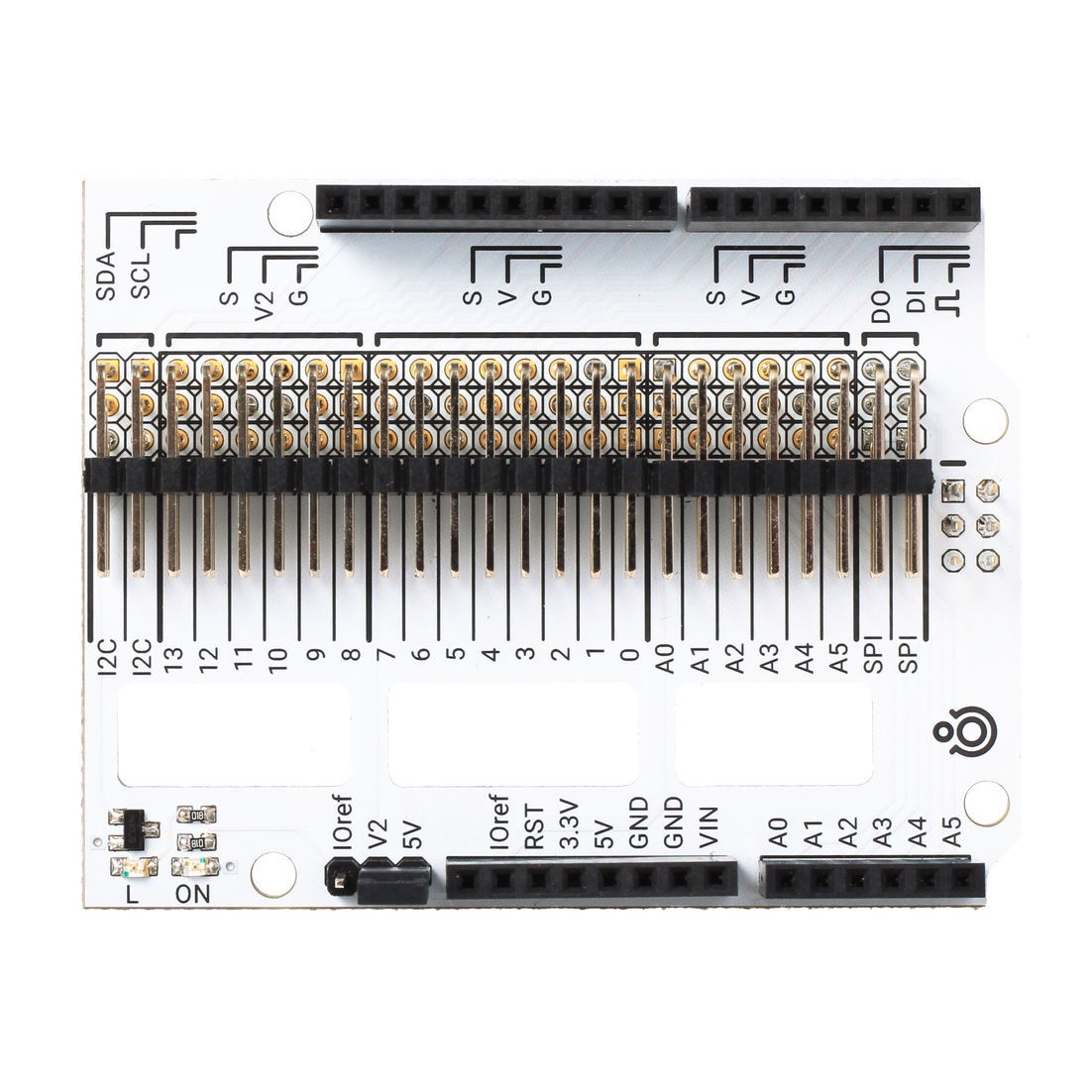

В центре платы установлены Г-образные группы контактов «S-V-G». Они соединены с линиями управляющей платы следующим образом:
- сигнал (S): с соответствующим цифровым или аналоговым пином
- питание (V): с рабочим напряжением
- земля (G): с землей
В группе пинов с 8-го по 13-й используется альтернативная линия питания V2, напряжение на которой выбирается джампером:
- V2+5V: на V2 выдается 5 В независимо от рабочего напряжения управляющей платы
- V2+IOref: на V2 выдается такое же рабочее напряжение, как и на других группах пинов
Выбор напряжения пригодится, когда шилд устанавливается на плату с родным напряжением 3,3 В вроде Arduino Due, а некоторые из подключаемых устройств пятивольтовые.
Отдельными тройными контактами выведены по две группы интерфейсов I2C (SDA/SCL) и SPI (DI/DO/CK) для подключения соответствующих Troyka-модулей.
Механическая совместимость
Низкопрофильный Troyka Shield LP разработан для установки под другими шилдами. Если это не критично, подойдет и стандартный Troyka Shield.
Для установки поверх высоких плат расширения вроде Ethernet Shield воспользуйтесь набором контактных колодок.
Troyka Shield LP подходит к платам формата Arduino Uno R3 и к длинным платам формата Arduino Mega. Во втором случае целесообразно взять специальный Troyka Mega Tail Shield.
При установке на управляющие платы с большим USB-разъемом контакты Troyka Shield LP могут замкнуться через металлический корпус порта. Для решения проблемы достаточно наклеить пару слоев изоленты поверх коннектора USB.
Комплектация
- Плата-модуль, 1 шт
