Описание

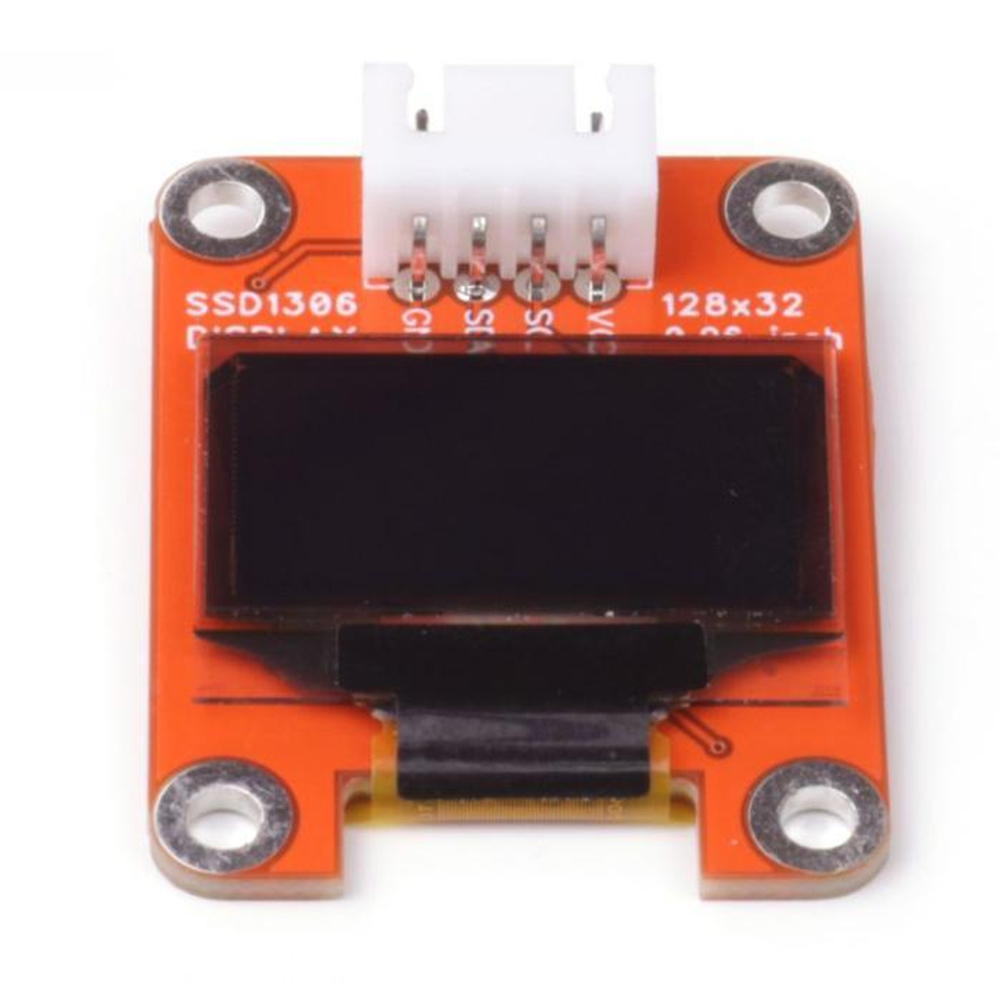

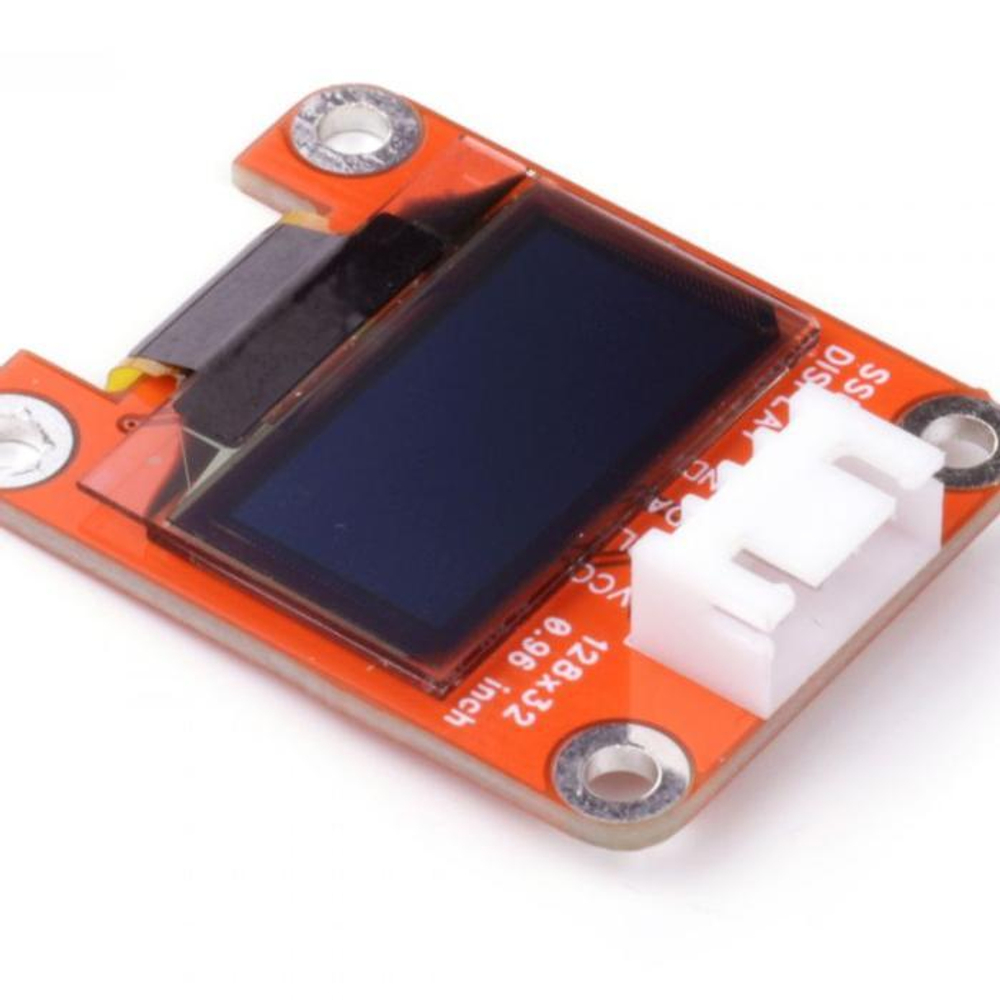

Универсальное средство отображения информации: монохромный (цвет пикселей голубой) OLED-дисплей диагональю 0,96 дюйма, способный выводить графическую информацию. Разрешение 128 × 32 пикселей, углы обзора по горизонтали и вертикали 180 градусов. Дисплей управляется по шине I2C.
Крепление
Модуль закрепляется на четырех стойках М3, что исключает прогиб и поломку даже при сильном нажатии. Эстетичный дисплей будет хорошо смотреться в любом проекте.
Подключение
Модуль имеет стандартный для серии Quatro разъем XH-2.54-4P и подключается к Arduino и макетной плате специальным кабелем-переходником. Для подключения к DaVinci удобно использовать QuatroPort A050. Также дисплей удобно подключать макетными проводами к любым отладочным платам семейства Arduino, Raspberry и другим.
- VCC: питание +3,3…+5 В
- SCL: подключается к одноименному порту контроллера
- SDA: подключается к одноименному порту контроллера
- GND: земля (общий)
Комплектация
- OLED-дисплей 0.96 дюйма 128 × 32, I2C, 1 шт
