Описание
Аудиосигнал в проводах представляет собой переменное напряжение: часть сигнала положительная, другая отрицательная. Микроконтроллер может оцифровывать только положительное напряжение.
Модуль поднимает нулевое значение аудиосигнала до середины напряжения питания, и дальнейшие изменения напряжения происходят относительно этого значения, поэтому аудиосигнал оцифровывается полностью. Модуль пригодится для эквалайзера из светодиодной ленты или робота, выполняющего голосовые команды.
Подключение

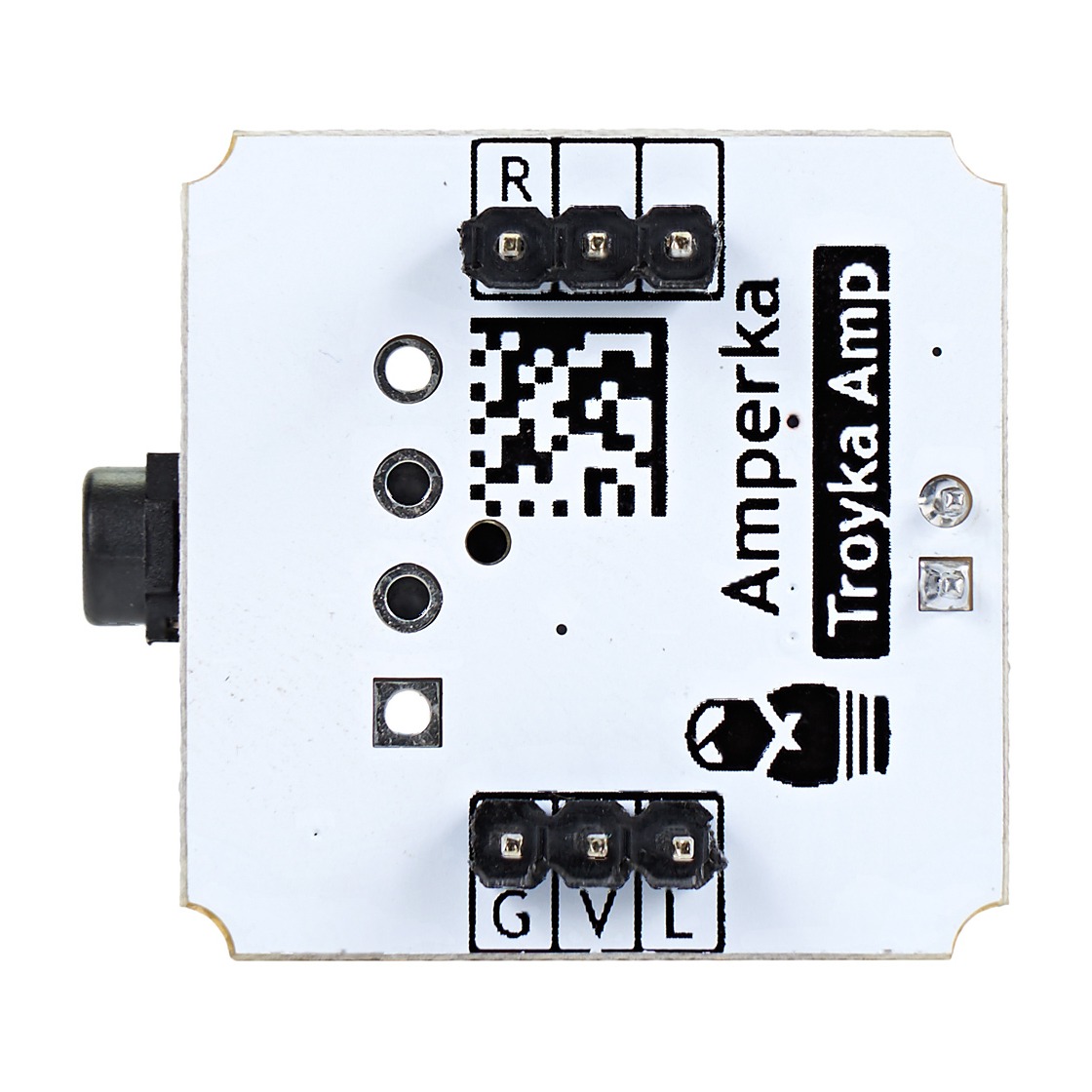

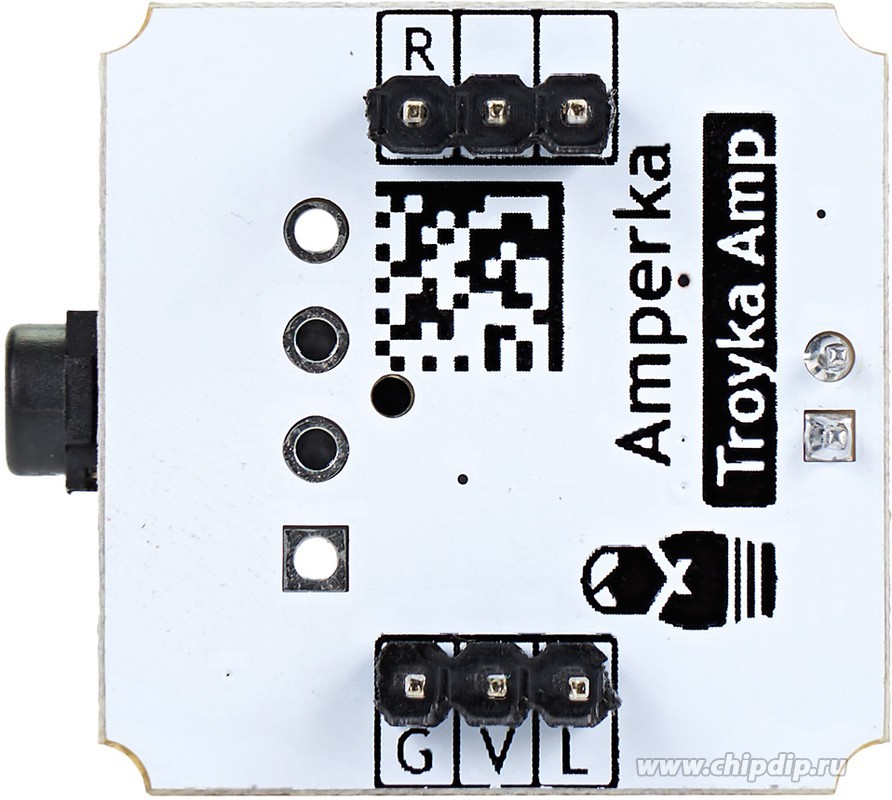

Модуль выполнен в одноюнитовом формате Troyka-модуля.
При подключении к Arduino и Iskra JS удобно использовать Troyka Shield. Чтобы избавиться от лишних проводов, возьмите Troyka Slot Shield.

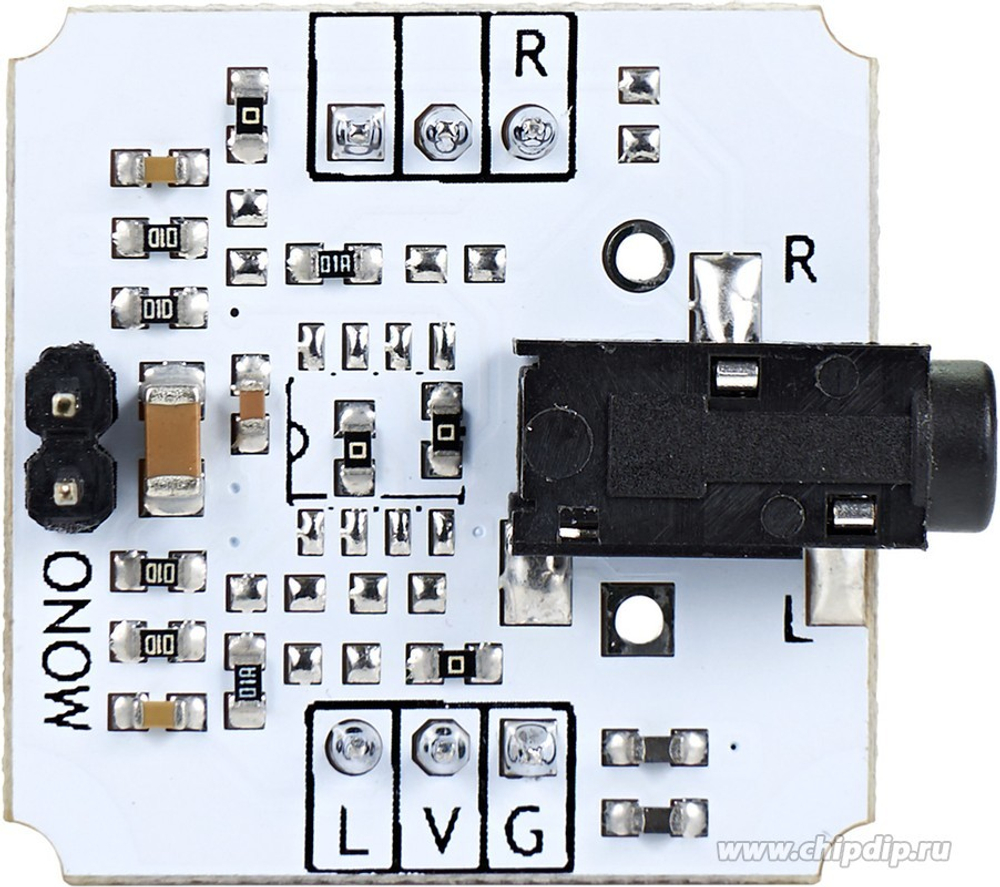

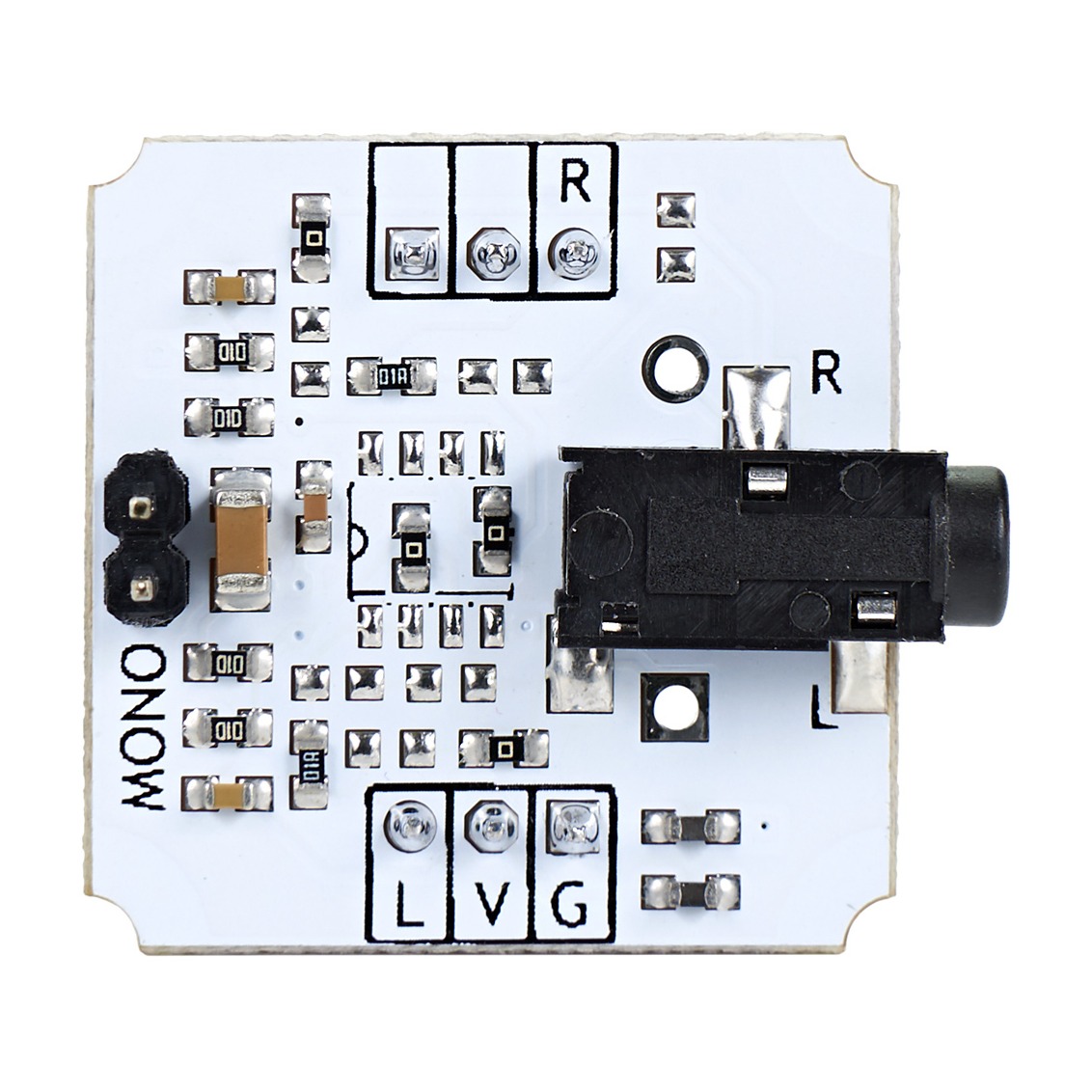

Модуль подключается к четырем пинам контроллера:
- земля (G): соедините с землей микроконтроллера
- питание (V): соедините с питанием микроконтроллера
- аудиовход левого канала (L): подключите к аналоговому выходу микроконтроллера
- аудиовход правого канала (R): подключите к аналоговому выходу микроконтроллера
Входящий сигнал можно записывать в стерео режиме или, замкнув джампером контакты объединения каналов, передать сигнал сразу на два пина.
Источники звука подключаются к модулю через разъем TRS 3,5 мм (мини-джек).
Комплектация
- Плата-модуль линейного аудиовхода, 1 шт
- Трехпроводной шлейф, 2 шт
- Джампер, 1 шт
