Описание

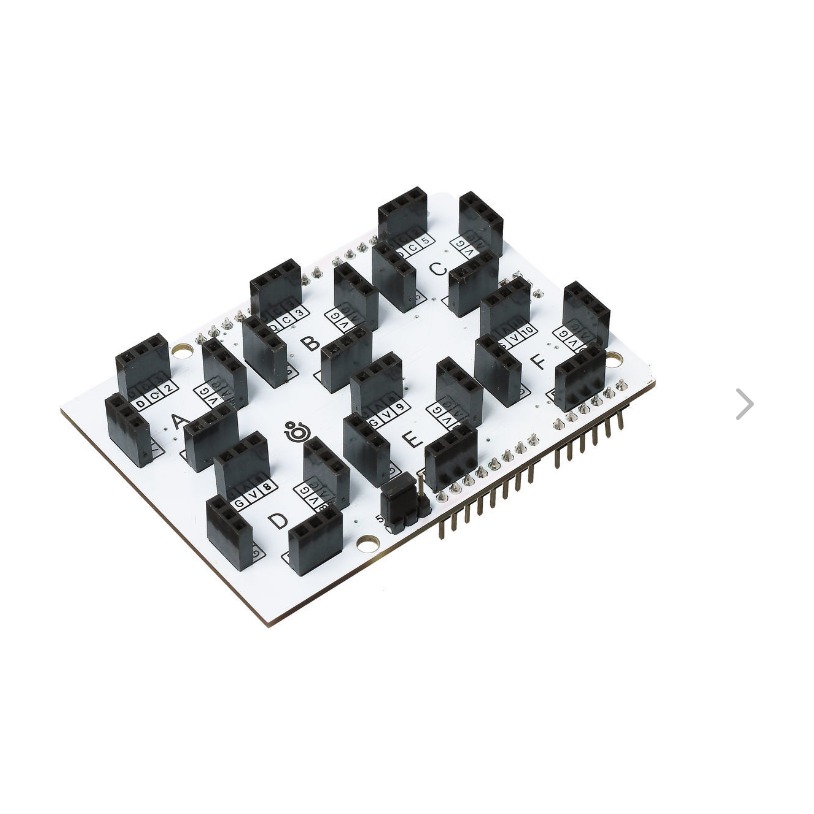

Troyka Slot Shield разработан и выпускается Амперкой. На плату устанавливаются любые Troyka-модули в различных комбинациях: новая комбинация дает новое устройство. Устройство избавляется от лишних проводов и принимает законченный вид даже без корпуса.

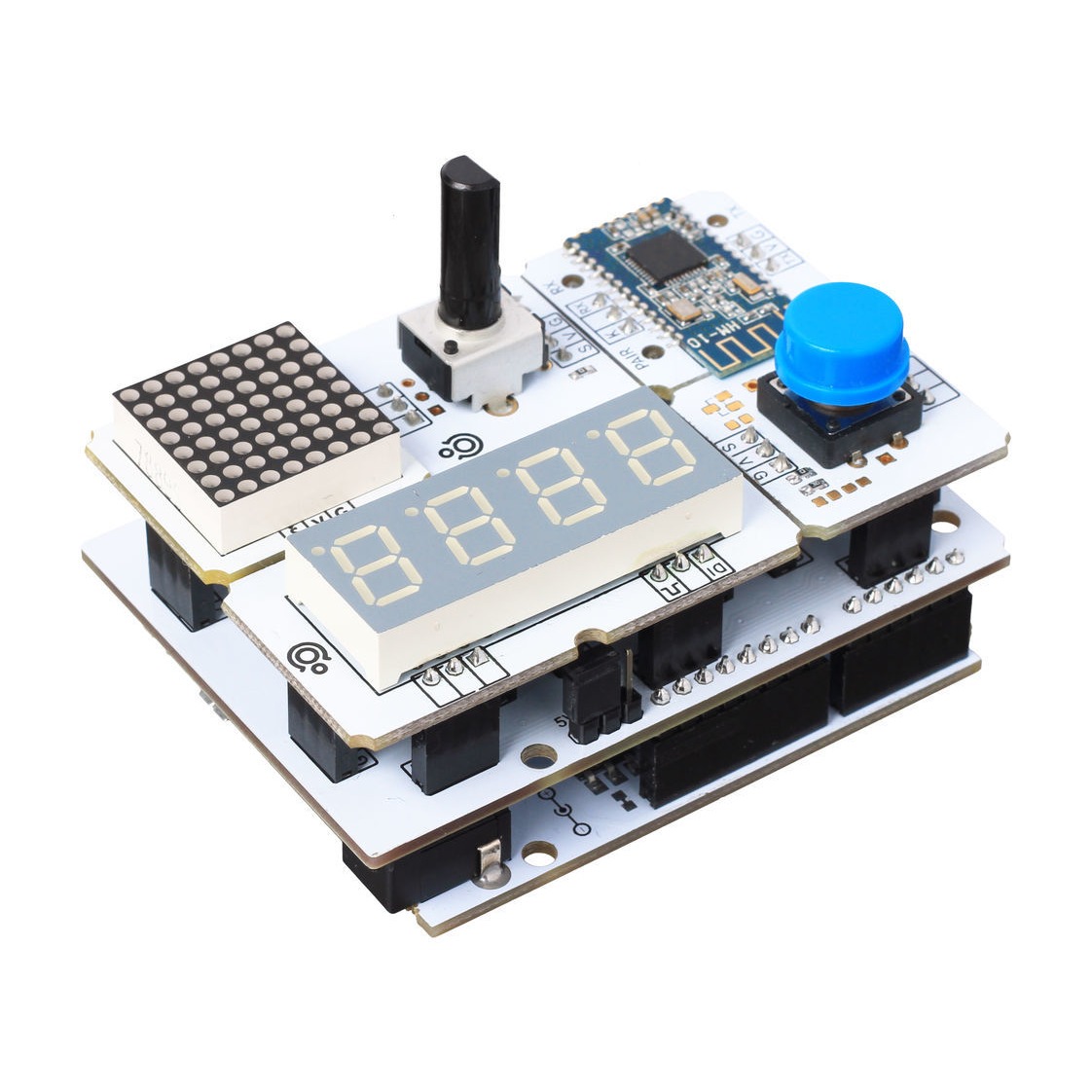

Установите шилд на управляющую плату, такую как Arduino Uno или Iskra JS, добавьте часы реального времени, зуммер, дисплей и кнопки, и простой будильник готов.

Подключение модулей

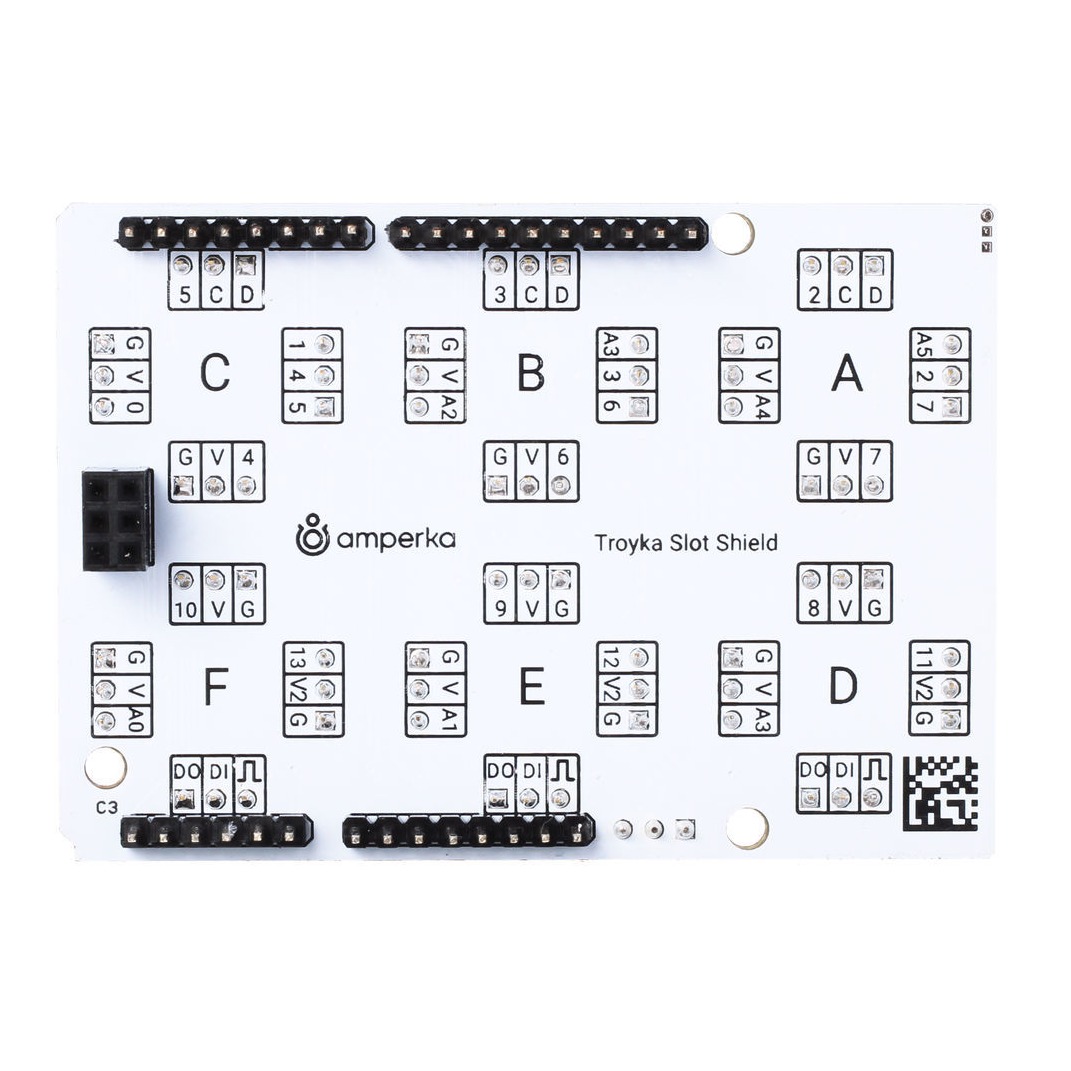

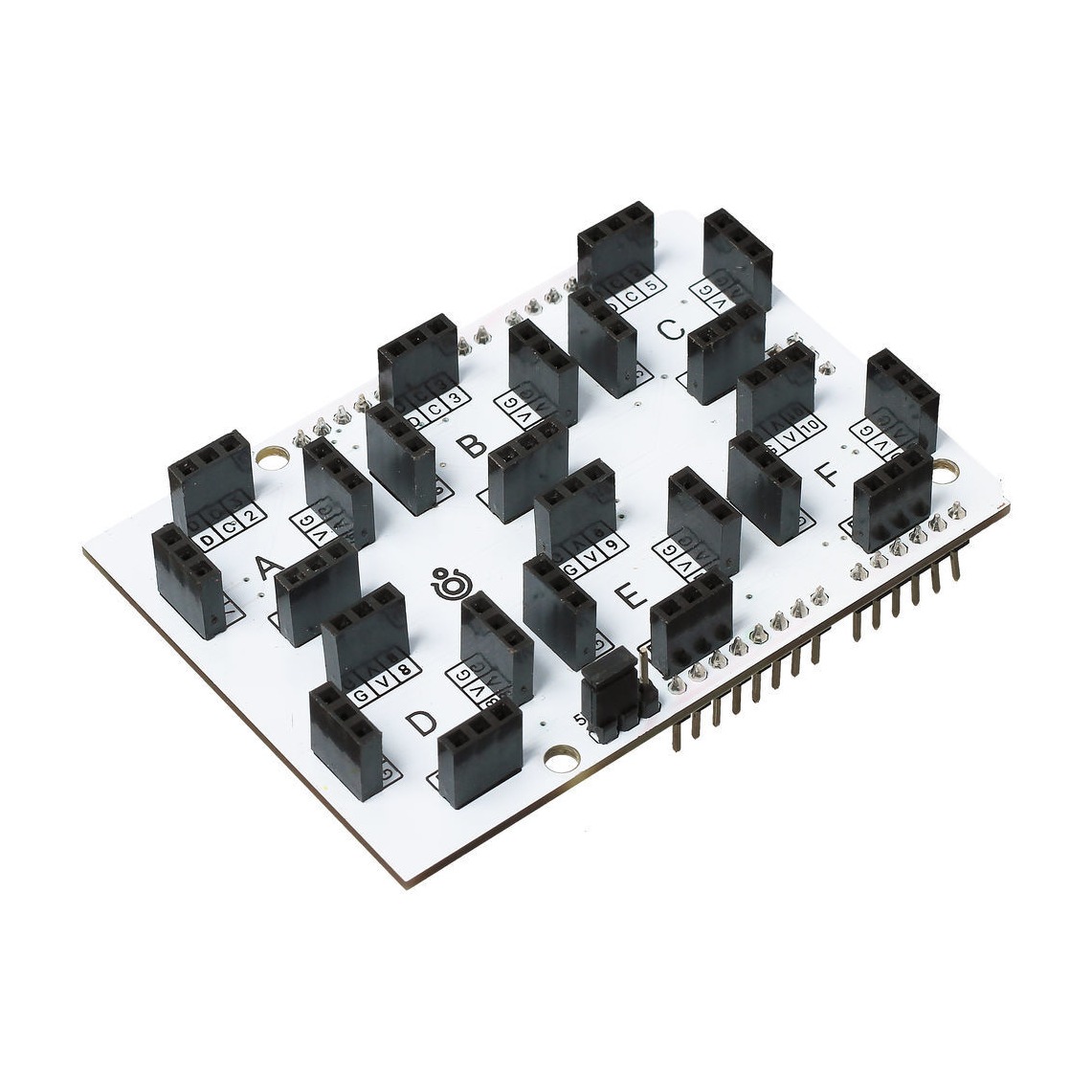

На плате шесть Troyka-слотов с именами от A до F. Каждый слот состоит из четырех групп контактов, в которые можно вставить один Troyka-модуль.

Можно подключить:

• шесть Troyka-модулей, управляемых через один цифровой контакт
• пять модулей, использующих аналоговые входы управляющей платы
• до трех модулей с интерфейсом I2C (SDA/SCL)
• до трех модулей с интерфейсом SPI (DI/DO/CK)

Количество модулей, которые можно подключить по интерфейсу UART, зависит от используемой управляющей платы.

Механическая совместимость

Для установки поверх высоких плат расширения наподобие Ethernet Shield воспользуйтесь набором контактных колодок.

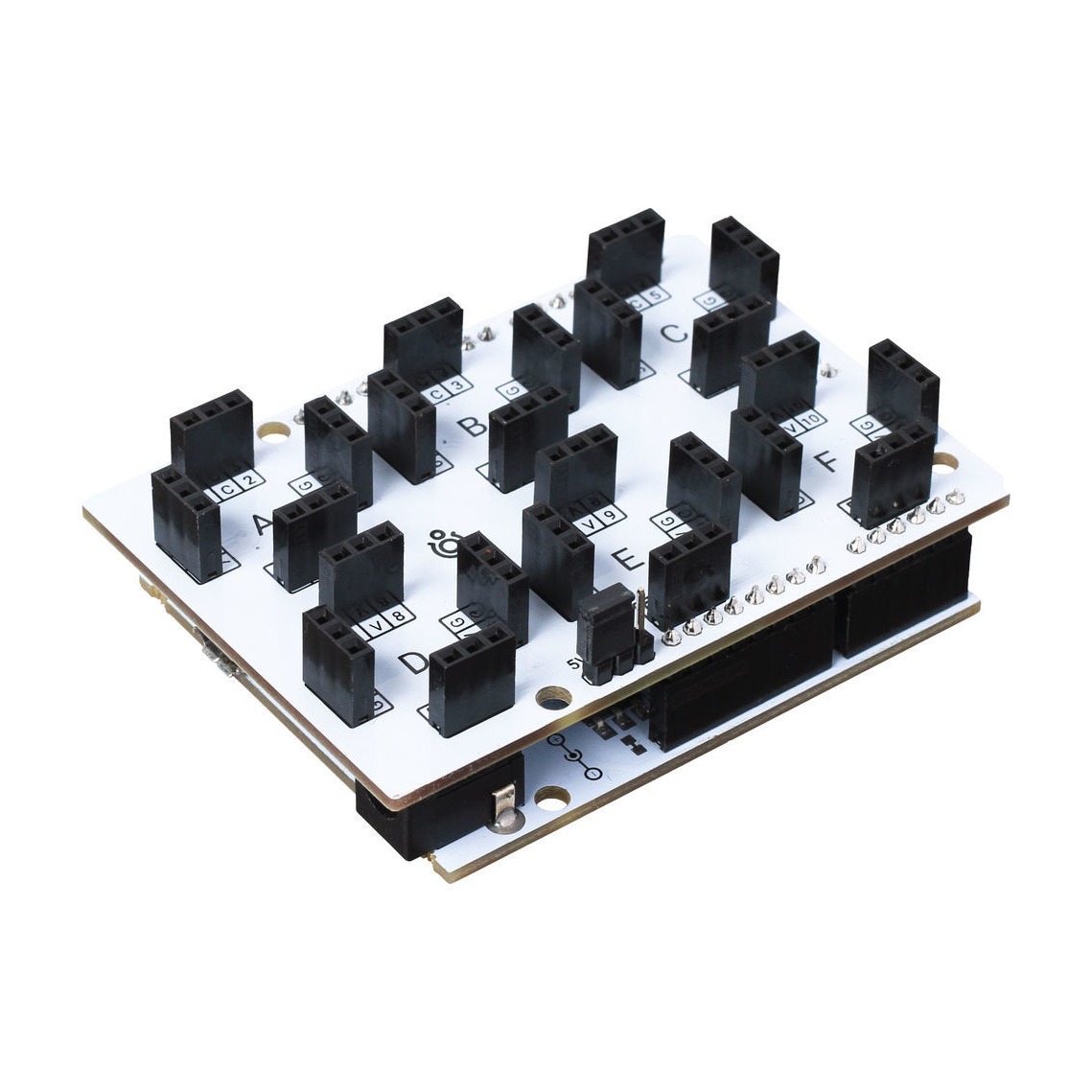

Шилд устанавливается как на платы формата Arduino Uno R3, так и на длинные платы формата Arduino Mega. Заизолируйте разъем питания, который вплотную примыкает к шилду.

Комплектация

• Плата-модуль, 1 шт
