Описание

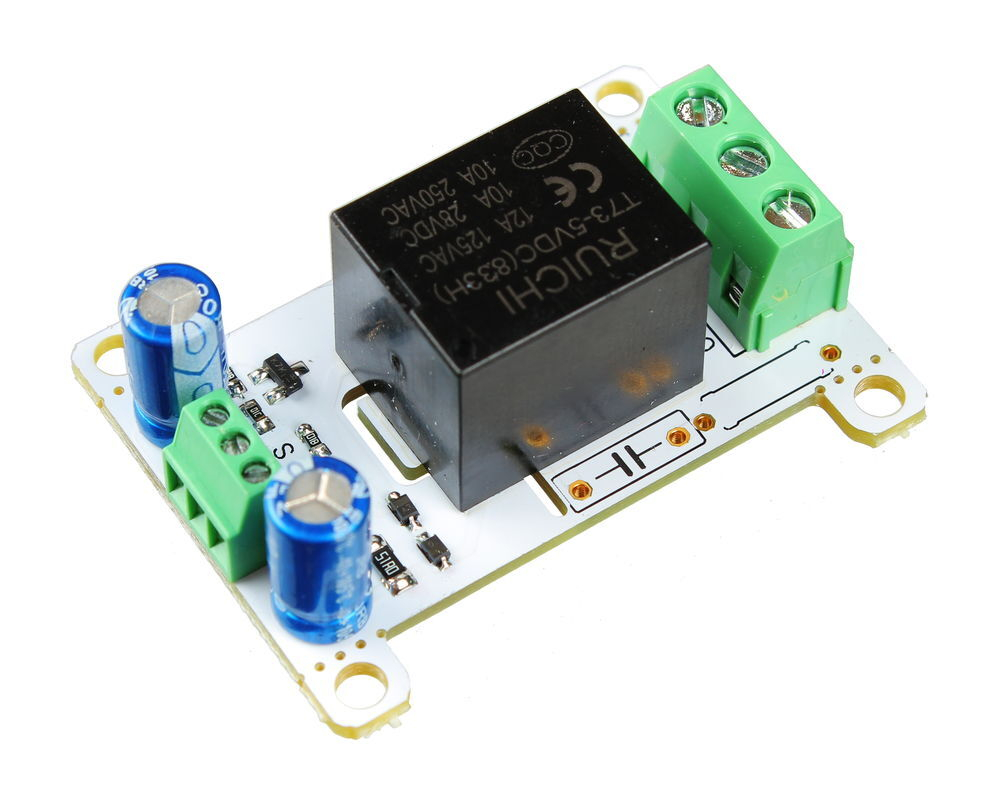

Модуль реле позволяет управлять мощной нагрузкой и электроприборами с помощью микроконтроллера. Обвязка для реле уже собрана в компактном Zelo-модуле, поэтому паять и проектировать схему не придется.

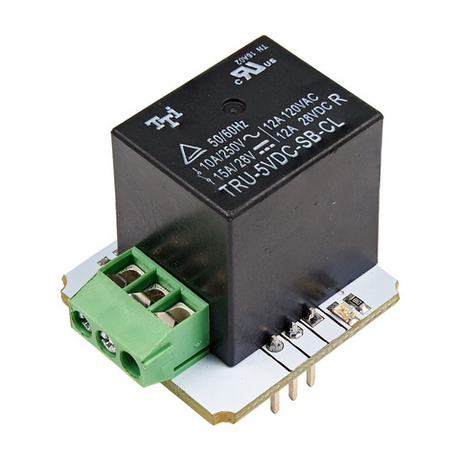

Форм-фактор Zelo позволяет надежно прикрутить плату реле к корпусу устройства или закрепить на панель #Структора. Все линии подключаются через винтовые клеммники, что придает устройству прочности и надежности. Для быстрой сборки на Slot Shield в экосистеме Troyka есть мини-реле в формате Troyka.
Переключением реле управляет напряжение 3,3–5 В, поэтому модуль совместим с большинством контроллеров. Прямой электрической связи между управляющей платой и нагрузкой нет, поэтому помехи в высоковольтной сети не влияют на работу системы.
Подключение
На модуле расположены два клеммника: один для управления обмоткой, другой для подключения нагрузки. Клеммник под винт надежно соединяет контакты и не дает им случайно отключиться.
Клеммник управления состоит из трех контактов:
- Сигнальный (S): управляющий контакт реле, подключается к цифровому пину микроконтроллера
- Питание (V): источник питания модуля
- Земля (G): заземляющий контакт схемы

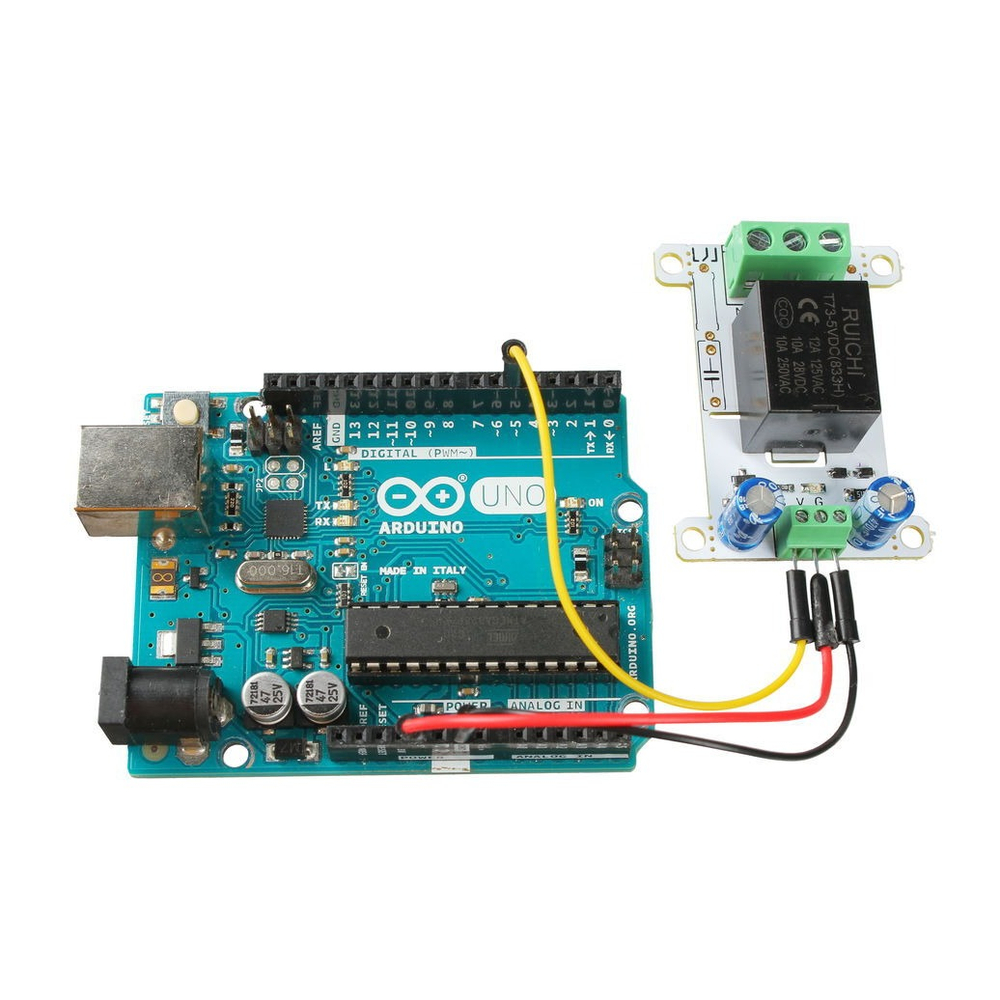

При подключении к Arduino удобно использовать Troyka Shield, для Raspberry Pi подойдет Troyka HAT.
Нагрузка подключается к выходным винтовым клеммам реле:
- COM: общий контакт
- NC: нормально закрытый выход
- NO: нормально открытый выход
Внимание! Работа с сетью 220 В опасна для жизни. Если вы сомневаетесь, как подключить электроприбор к реле, остановитесь: можно устроить пожар или получить смертельное поражение током. Прежде чем приступать, убедитесь, что понимаете принцип работы реле и опасности высокого напряжения.
Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф «мама-папа», 1 шт
