Описание

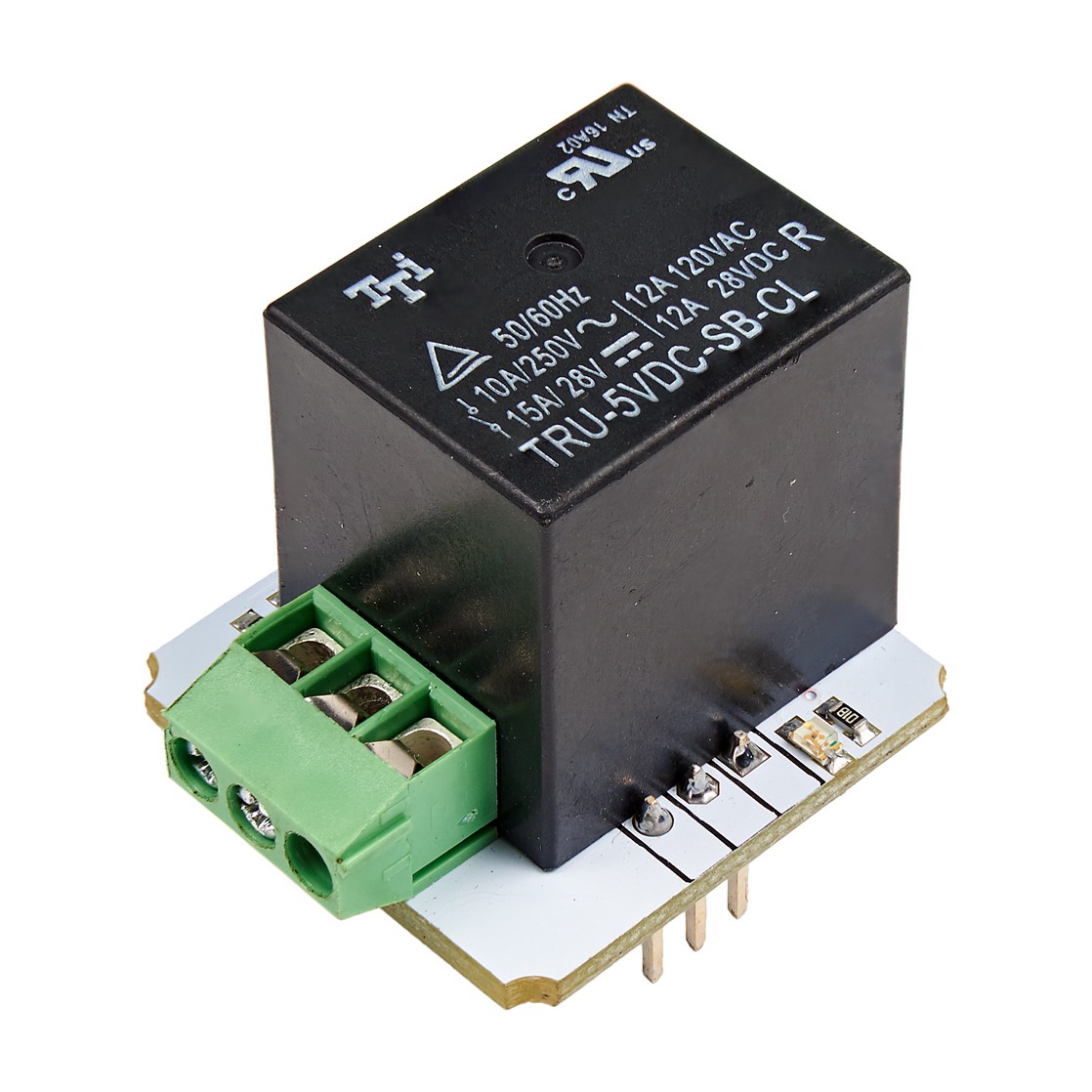

Модуль реле позволяет управлять мощной нагрузкой и электроприборами с помощью микроконтроллера. Обвязка для реле уже собрана в компактном Troyka-модуле, поэтому паять и проектировать схему не придется.
Форм-фактор Troyka позволяет использовать модуль с макетной платой для прототипирования, а также собирать простые проекты на Slot Shield. Для готового устройства в корпусе существует мини-реле в формате Zelo.
Переключением реле управляет напряжение 3,3–5 В, поэтому модуль совместим с большинством контроллеров. Прямой электрической связи между управляющей платой и нагрузкой нет, поэтому помехи в высоковольтной сети не влияют на работу системы.
Подключение

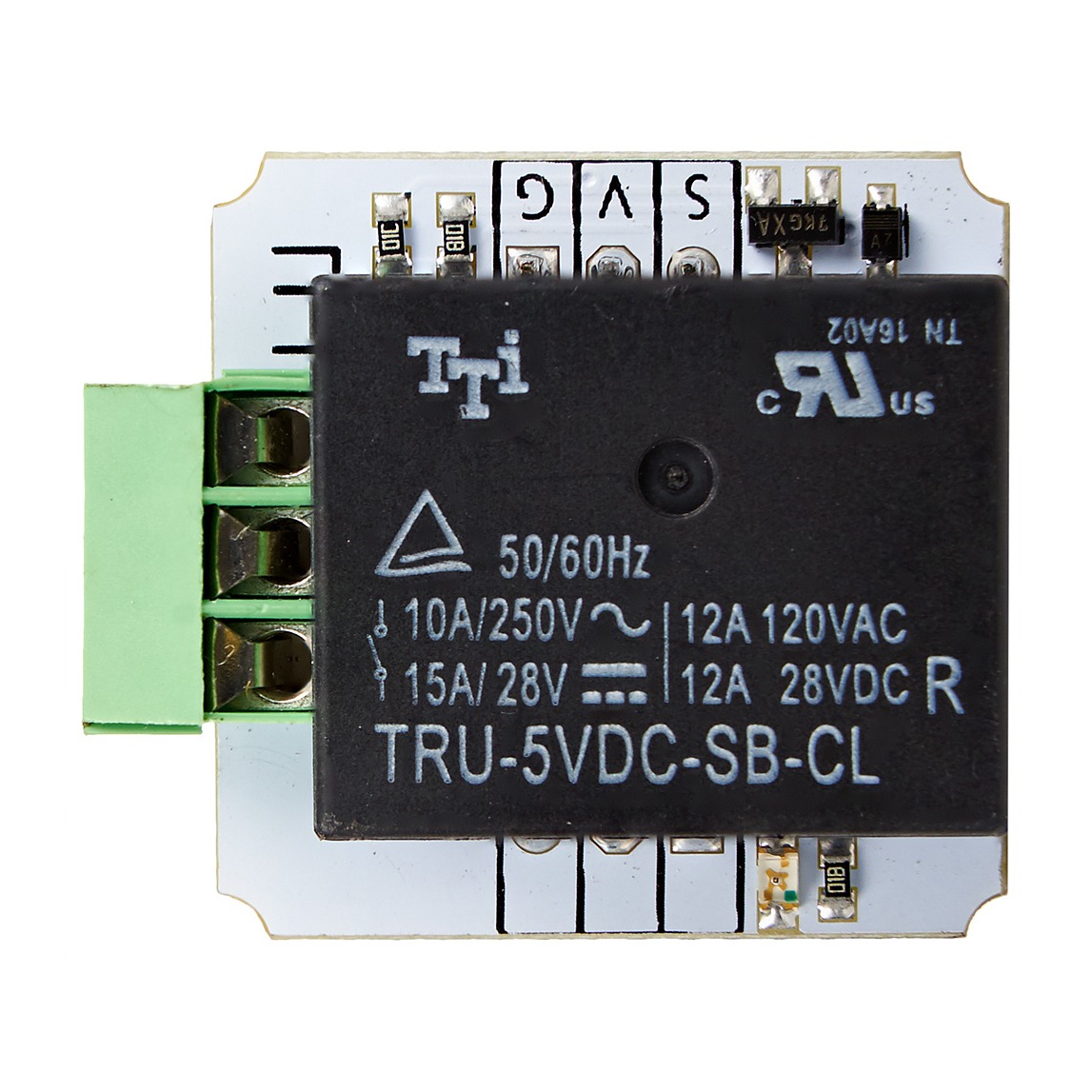

На модуле расположены Troyka-контакты для управления обмоткой и клеммник для подключения нагрузки.
Контакты управления подключаются к управляющей плате группой из трех контактов:
- Сигнальный (S): управляющий контакт реле, подключается к цифровому пину микроконтроллера
- Питание (V): источник питания модуля
- Земля (G): заземляющий контакт схемы
При подключении к Arduino удобно использовать Troyka Shield, для Raspberry Pi подойдет Troyka HAT. Для быстрого прототипирования без лишних проводов возьмите Troyka Slot Shield.

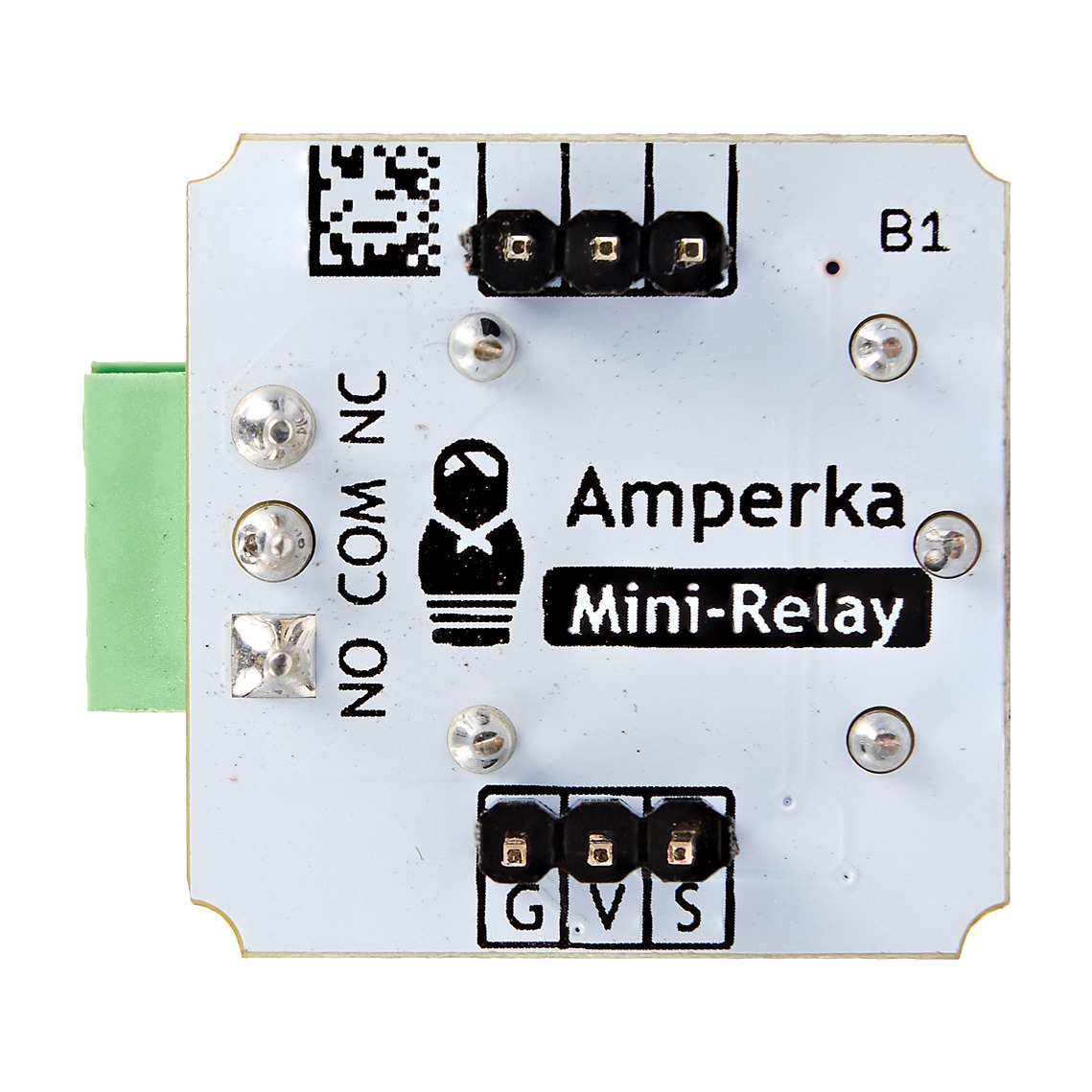

Нагрузка подключается к выходным контактам реле:
- COM: общий контакт
- NC: нормально закрытый выход
- NO: нормально открытый выход
Внимание! Работа с сетью 220 В опасна для жизни. Если вы сомневаетесь, как подключить электроприбор к реле, остановитесь: можно устроить пожар или получить смертельное поражение током. Прежде чем приступать, убедитесь, что понимаете принцип работы реле и опасности высокого напряжения.
Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф «мама-мама», 1 шт
