Описание
Усилитель формата Troyka-модуля в сотни раз меньше привычного громоздкого «черного ящика». Эффект достигается импульсным усилителем класса D: звуковая волна модулируется треугольными колебаниями и превращается в широтно-модулированные импульсы. Импульсы поочередно открывают и закрывают транзисторы, на выходе получаются две полуволны. Волны объединяются фильтром низких частот, и на выходе звучит усиленный аналоговый сигнал. Синхронная работа пары транзисторов (ключевой режим) повышает КПД усилителя.
Подключение

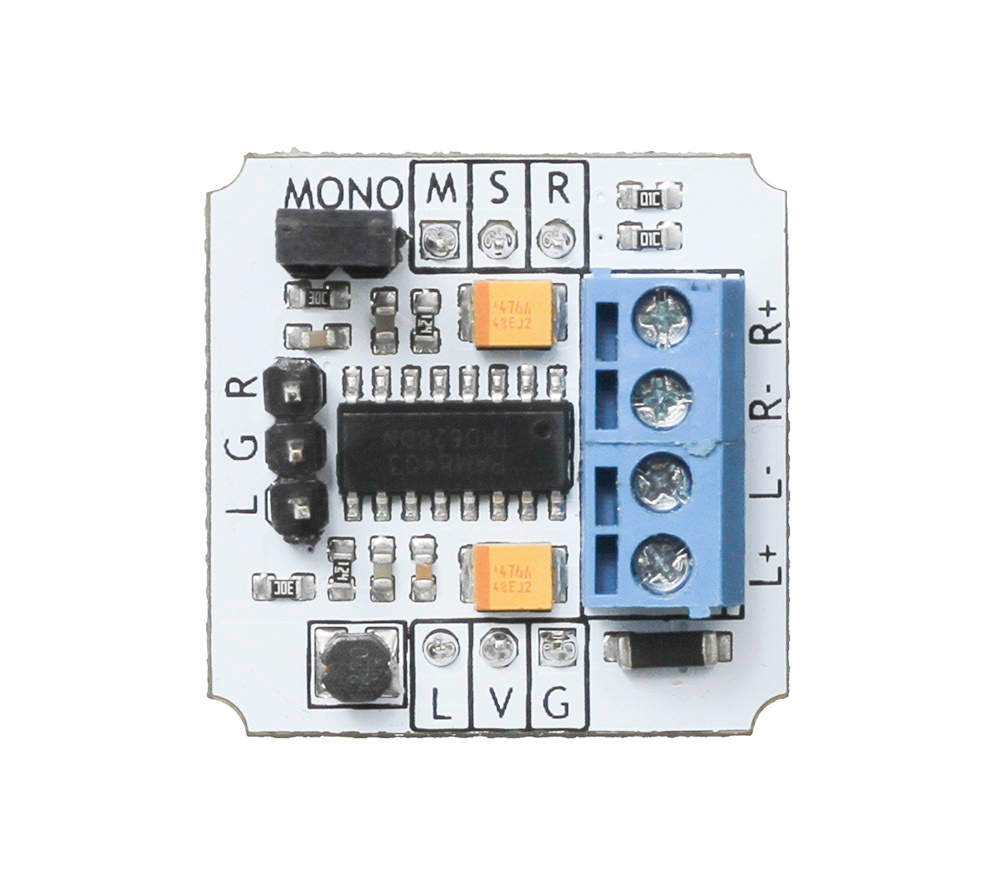

На модуле выведены две группы Troyka-контактов.
Нижняя группа:
- сигнальный (L): входной аудиосигнал левого канала, подключите к источнику звука, например к телефону или пину DAC микроконтроллера
- питание (V): питание усилителя 3–5 В, подключите к источнику питания или рабочему напряжению микроконтроллера
- земля (G): подключите к земле источника питания
Верхняя группа:
- сигнальный (M): режим Mute, ослабляет входной сигнал и отключает входной источник звука от микросхемы, активный при низком уровне
- сигнальный (S): режим SHND, программное включение и выключение усилителя, активный при низком уровне
- сигнальный (R): входной аудиосигнал правого канала, подключите к источнику звука, например к телефону или пину DAC микроконтроллера
Для подключения нагрузки предусмотрены два клеммника.
Левый канал:
- сигнальный (L+): положительный усиленный сигнал левого канала, подключите к плюсовой клемме первой акустической системы
- сигнальный (L−): отрицательный усиленный сигнал левого канала, подключите к минусовой клемме первой акустической системы
Правый канал:
- сигнальный (R+): положительный усиленный сигнал правого канала, подключите к плюсовой клемме второй акустической системы
- сигнальный (R−): отрицательный усиленный сигнал правого канала, подключите к минусовой клемме второй акустической системы

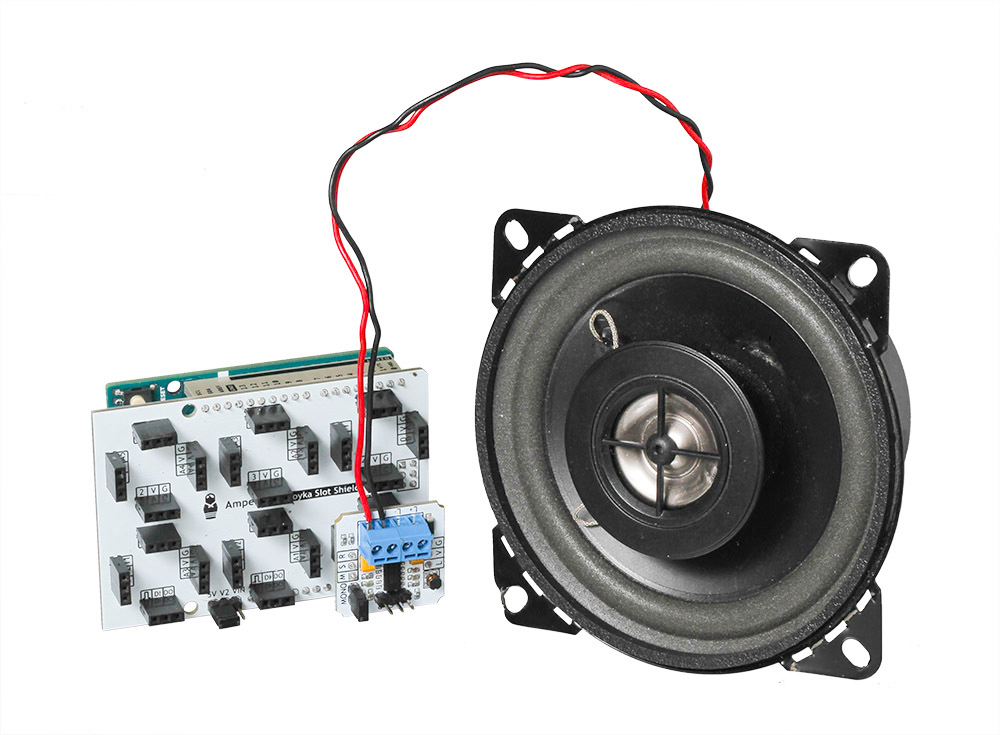

Усилитель можно подключить к телефону, плееру или ноутбуку, микроконтроллер для этого не нужен. Чтобы озвучить квест-рум или научить говорить робота или мягкую игрушку, используйте управляющую плату с поддержкой цифро-аналогового преобразователя. Для стереозвука подключите усилитель к Arduino Due через Troyka Mega Tail Shield. С платой Iskra JS рекомендуется моно режим: установите джампер на пины в левом верхнем углу модуля.
Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф, 2 шт
