Описание

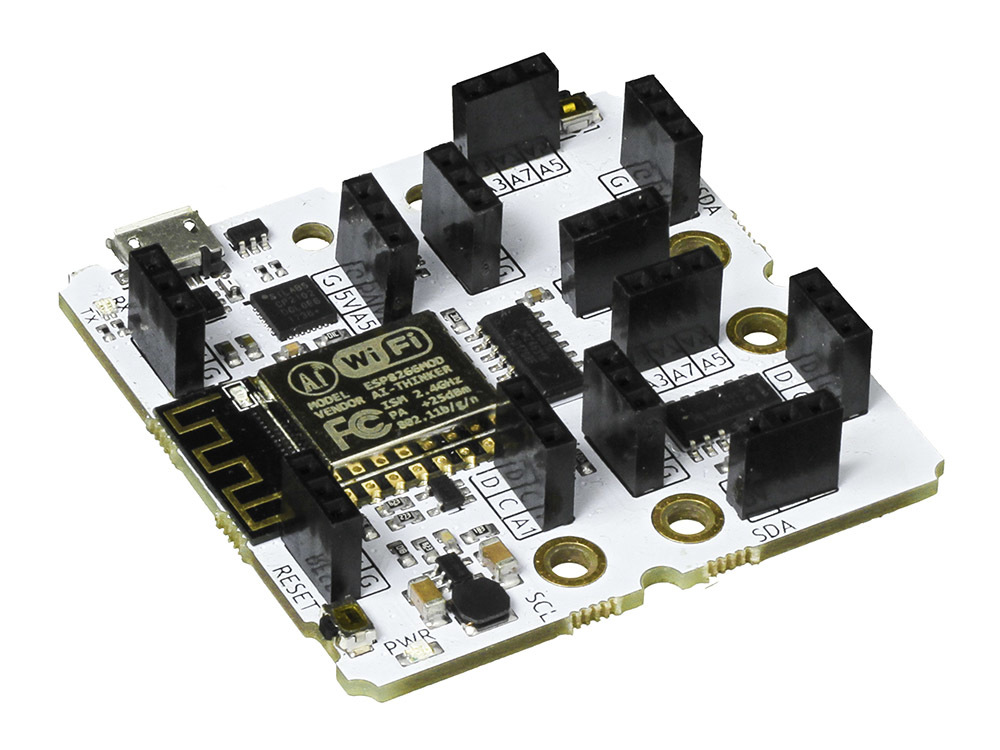

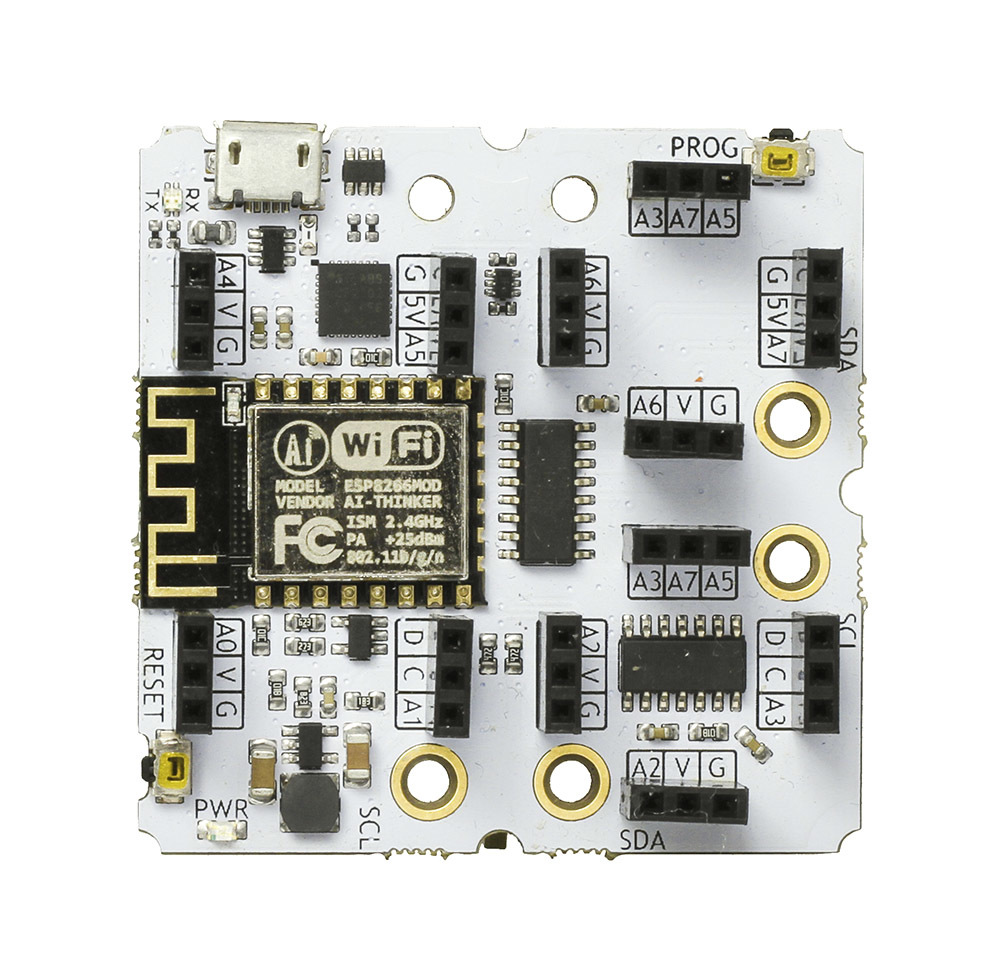

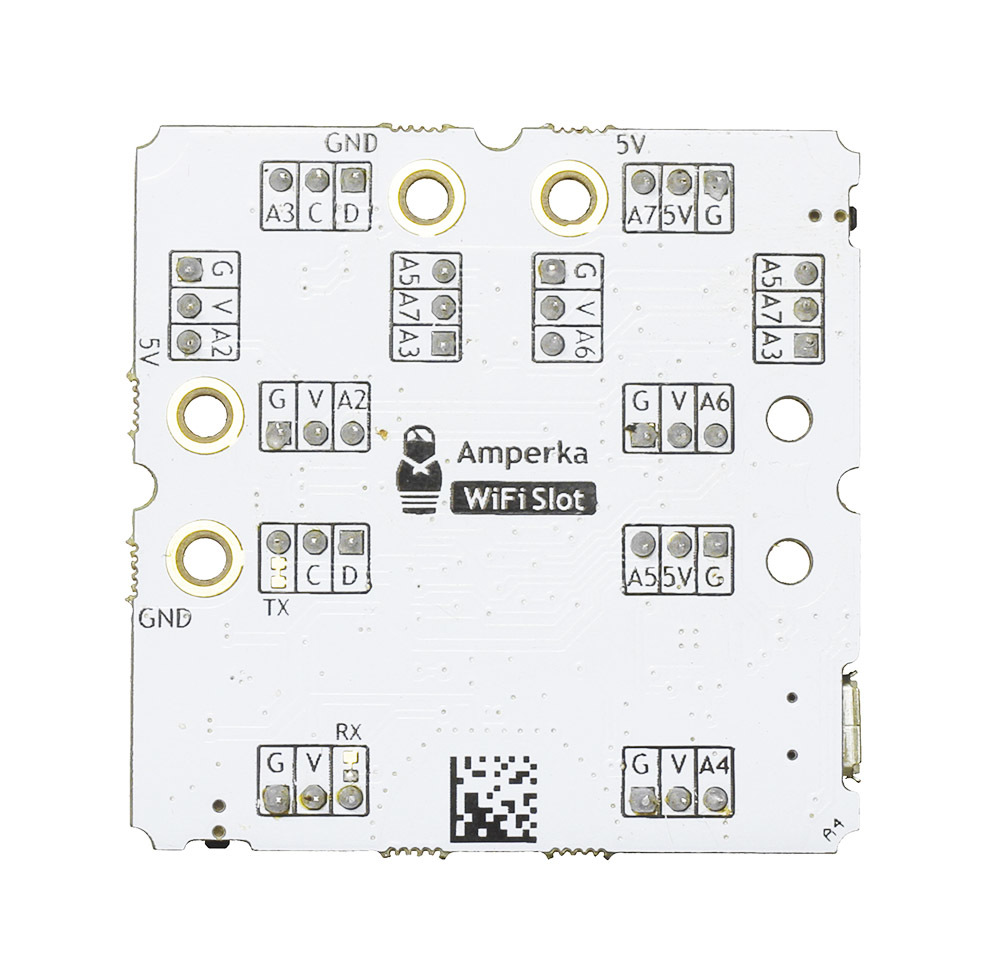

Платформа Wi-Fi Slot поможет быстро и аккуратно собрать компактное устройство с Wi-Fi: умный датчик или исполнительный механизм интернета вещей, диджейский пульт, панель управления мобильным роботом.
Особенности
- Модуль ESP-12 с чипом ESP8266EX, USB-разъем для программирования и отладки
- Понижающий DC-DC-преобразователь с выходным током до 1 А
- 10 пинов ввода-вывода с поддержкой ШИМ и две программные кнопки
- Восьмиканальный аналоговый мультиплексор с микросхемой селектора каналов АЦП и резисторным делителем: плата работает одновременно с восемью аналоговыми датчиками с сигнальным напряжением до 3,3 В (сам ESP8266EX имеет только один аналоговый вход до 1 В)
- Схема автоматического перевода модуля в режим программирования: при прошивке не нужно нажимать кнопки
Сборка
К плате без пайки и проводов подключаются до четырех Troyka-модулей. Для расширения подключаются платы Slot Expander: один Wi-Fi Slot поддерживает больше ста таких плат.
Программирование
Плата программируется на C++ в Arduino IDE и на JavaScript в Espruino Web IDE. Также доступна визуальная среда разработки XOD IDE.
Производительность
Wi-Fi Slot основан на модуле ESP-12 с чипом ESP8266EX — системой на кристалле (SoC). В ее составе 32-битный процессор Xtensa Tensilica L106 с частотой 80 МГц и ультранизким энергопотреблением, радиочастотный трансивер Wi-Fi IEEE 802.11 b/g и блоки памяти SRAM. Мощности процессора хватает для сложных пользовательских приложений и цифровой обработки сигналов.
На плате десять портов ввода-вывода с поддержкой ШИМ, восемь из них работают с аналоговыми датчиками.
Питание
Питание подается через разъем micro-USB напряжением 5 В от компьютера или сетевого адаптера. На плате две линии питания:
- 5V: линия 5 В от разъема micro-USB
- V: линия 3,3 В от понижающего DC-DC-преобразователя
- GND: общая земля
Комплектация
- Плата Wi-Fi Slot, 1 шт
