Описание

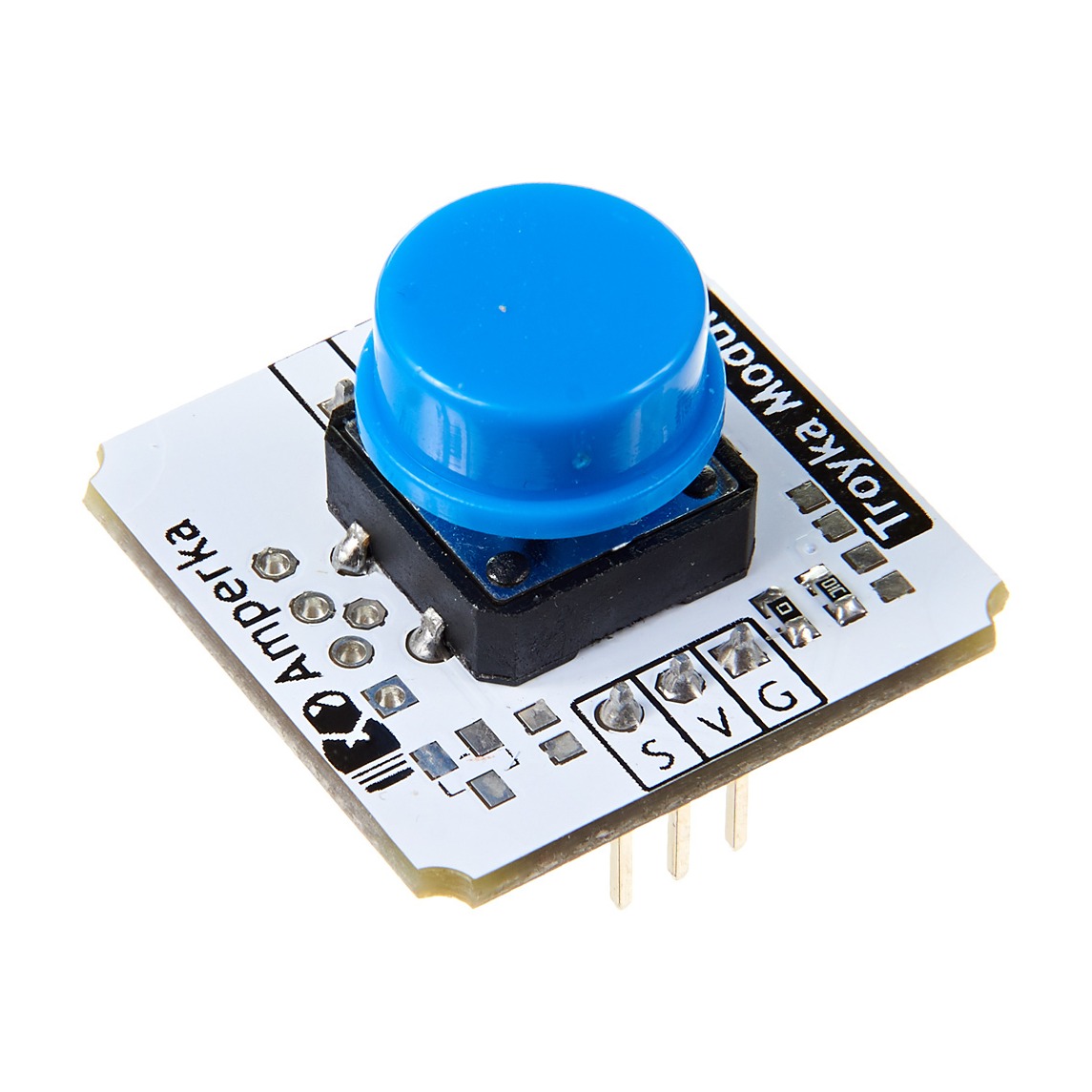

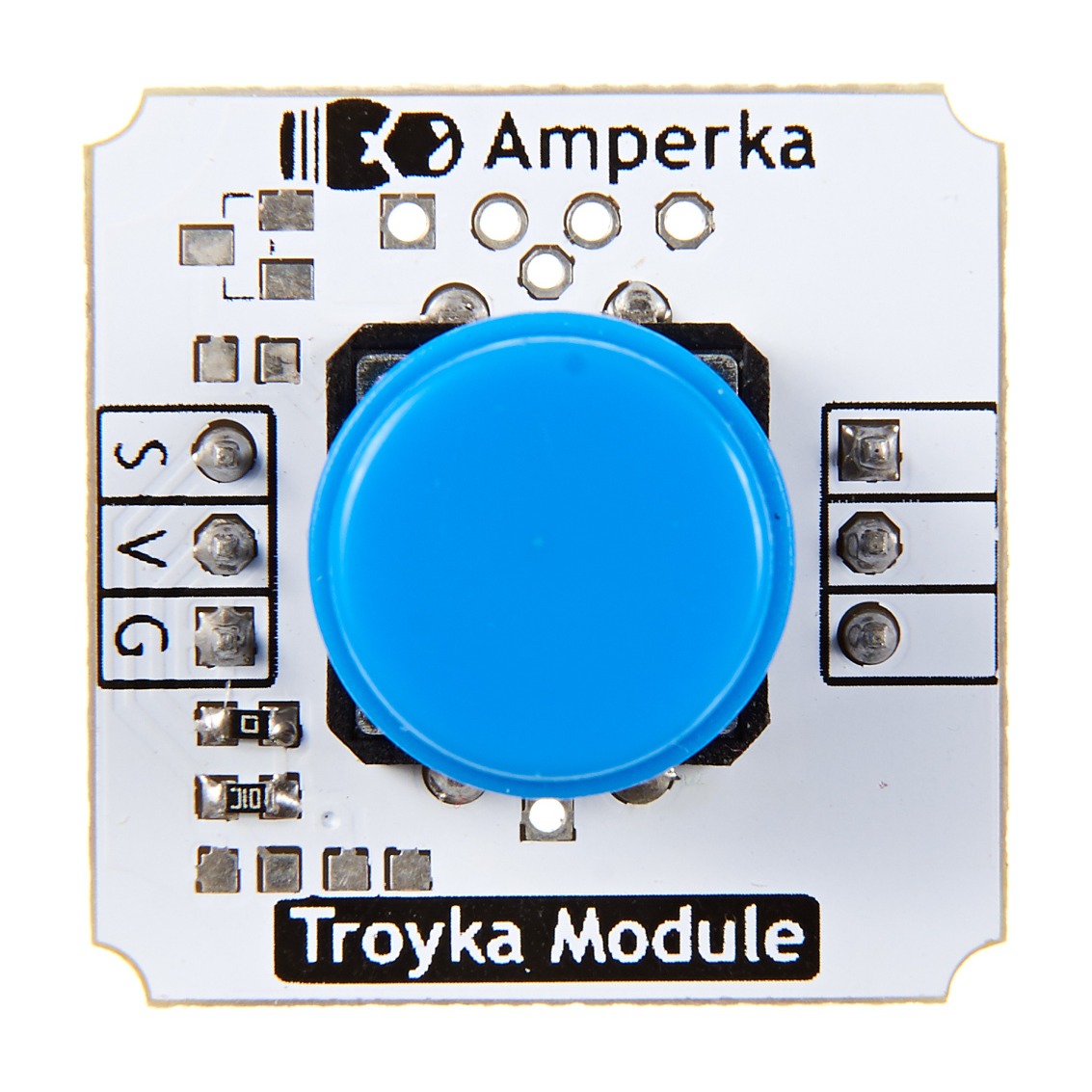

Модуль-кнопка из серии Troyka Module работает как цифровой датчик: пока кнопка не нажата, модуль отдает логическую единицу, при нажатии — логический ноль. Подтягивающий резистор уже установлен на плате.

Модуль можно аккуратно разместить на лицевой панели устройства, прикрутив винтами М3.

Подключение

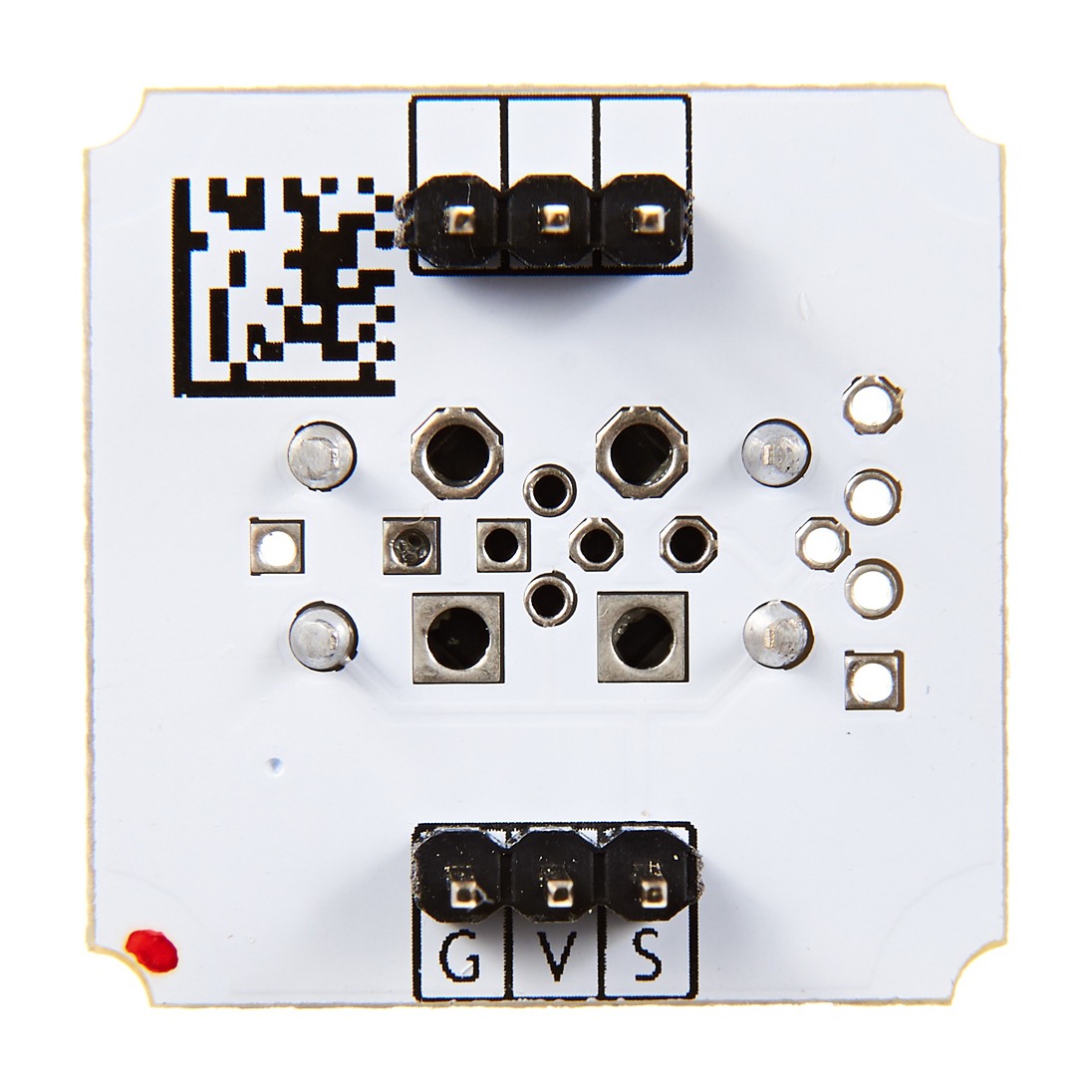

Модуль подключается к управляющей электронике через 3 провода, шлейф для подключения входит в комплект. К Arduino удобно подключать через Troyka Shield. С Troyka Slot Shield провода не нужны: для надежной фиксации на шилде у модуля есть второй комплект ножек. Модуль также физически совместим с макетной платой (breadboard).

• Земля (G), черный провод: к пину GND микроконтроллера
• Питание (V), красный провод: к пину 5V микроконтроллера
• Сигнальный (S), желтый провод: к любому цифровому пину микроконтроллера

Комплектация

• Модуль «Кнопка», 1 шт
• Трехпроводной шлейф для подключения, 1 шт
