Описание

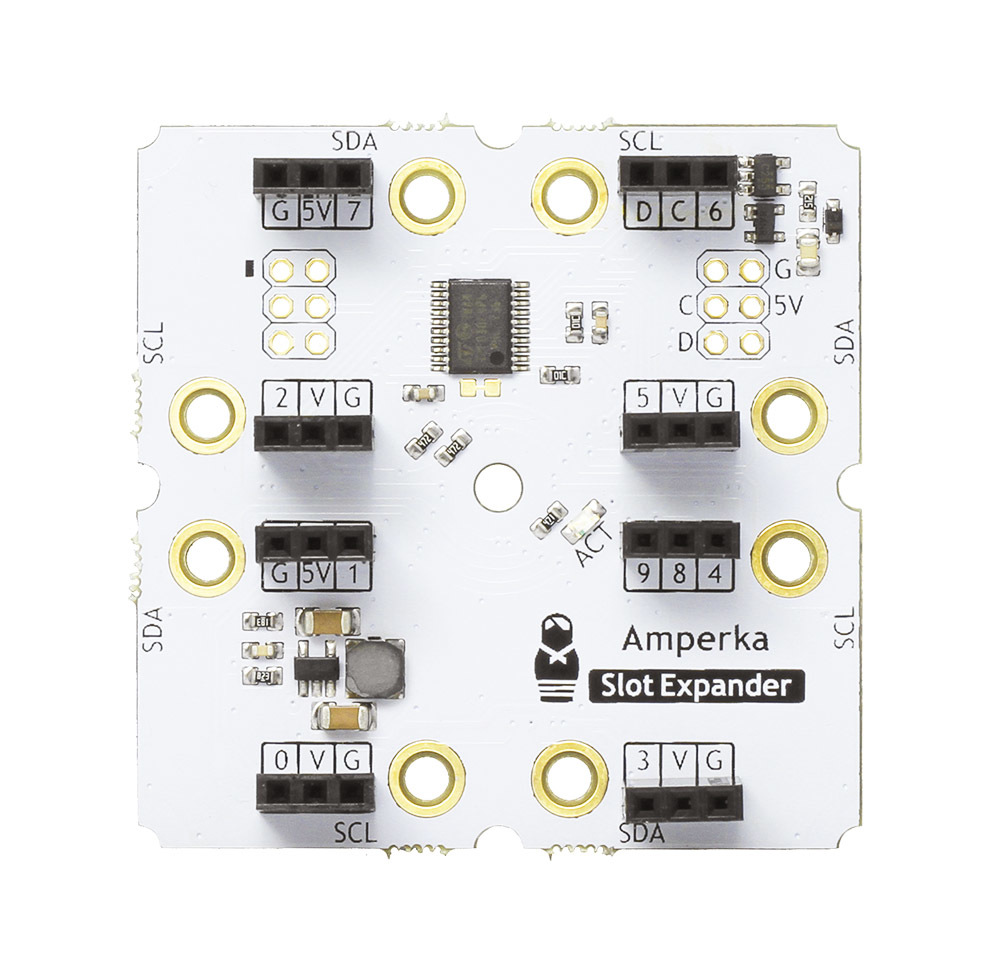

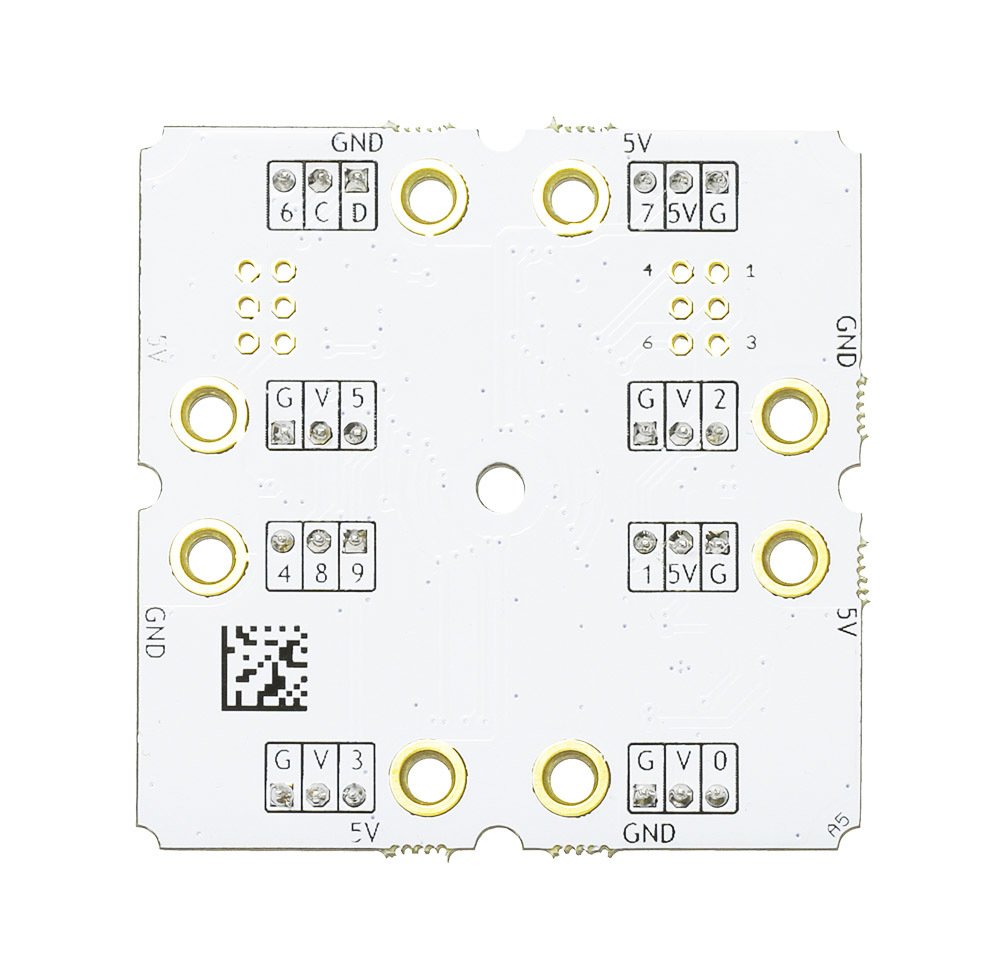

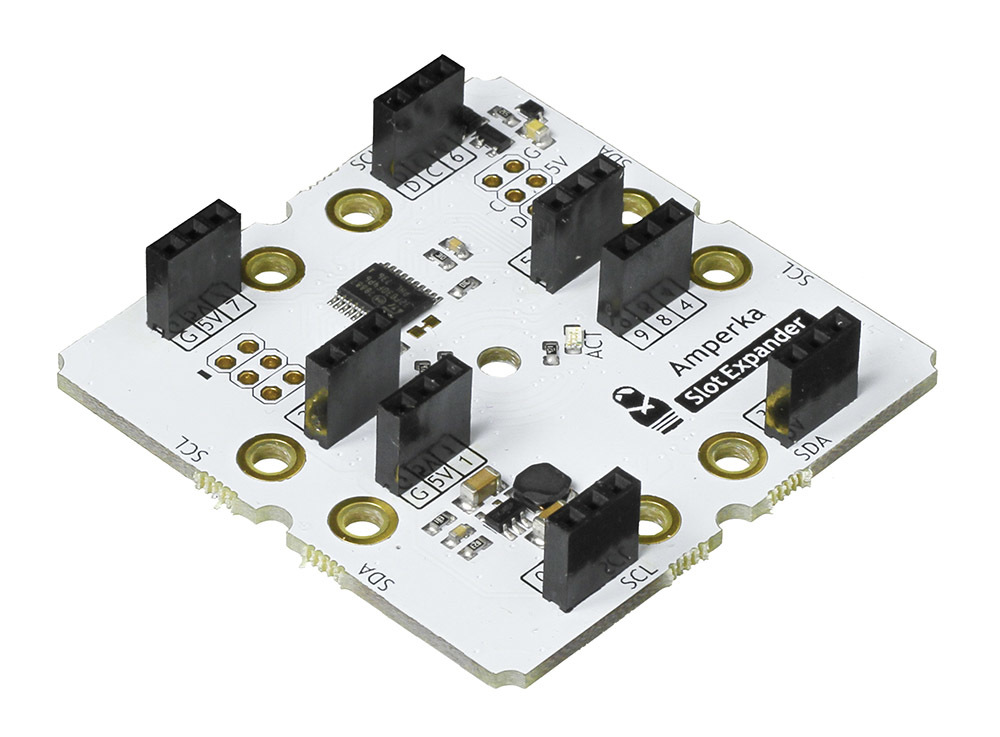

Slot Expander добавляет управляющей плате десять универсальных пинов. Их можно использовать в цифровом или аналоговом режиме, как входы или выходы.
Плата построена на 32-битном микроконтроллере STM32F030F4P6 с ядром ARM Cortex-M0. Он получает команды от управляющей платы и переадресовывает их на свои порты ввода-вывода. Для работы с аналоговыми модулями предусмотрены АЦП и ШИМ.
Подключение

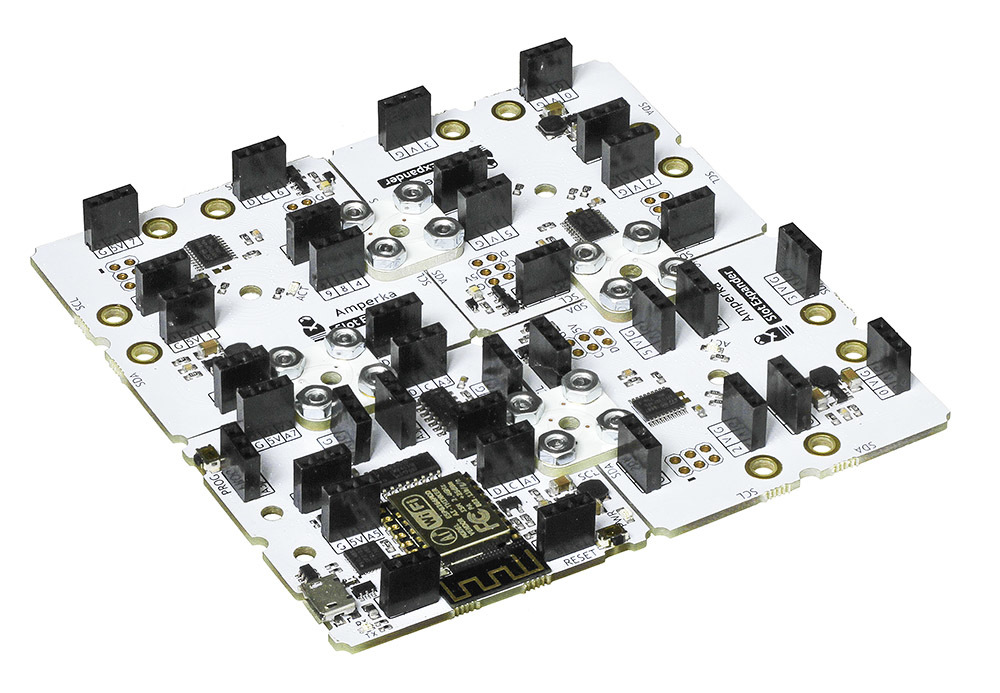

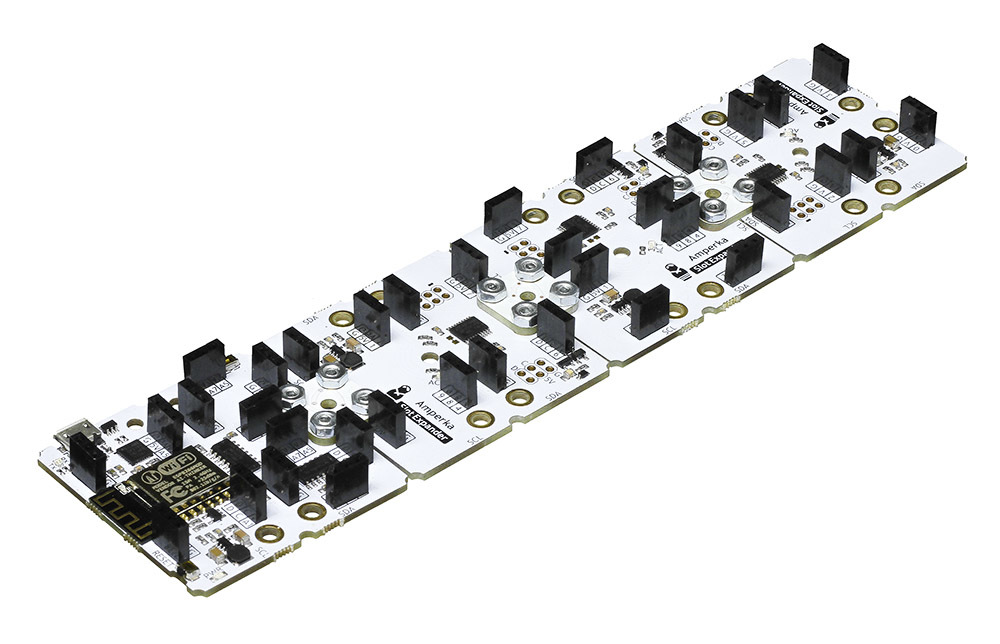

Slot Expander общается с управляющей платой по интерфейсу I2C. Адрес по умолчанию 0x2A можно изменить прямо в скетче, поэтому в одном проекте можно собрать сет из 126 плат расширения.

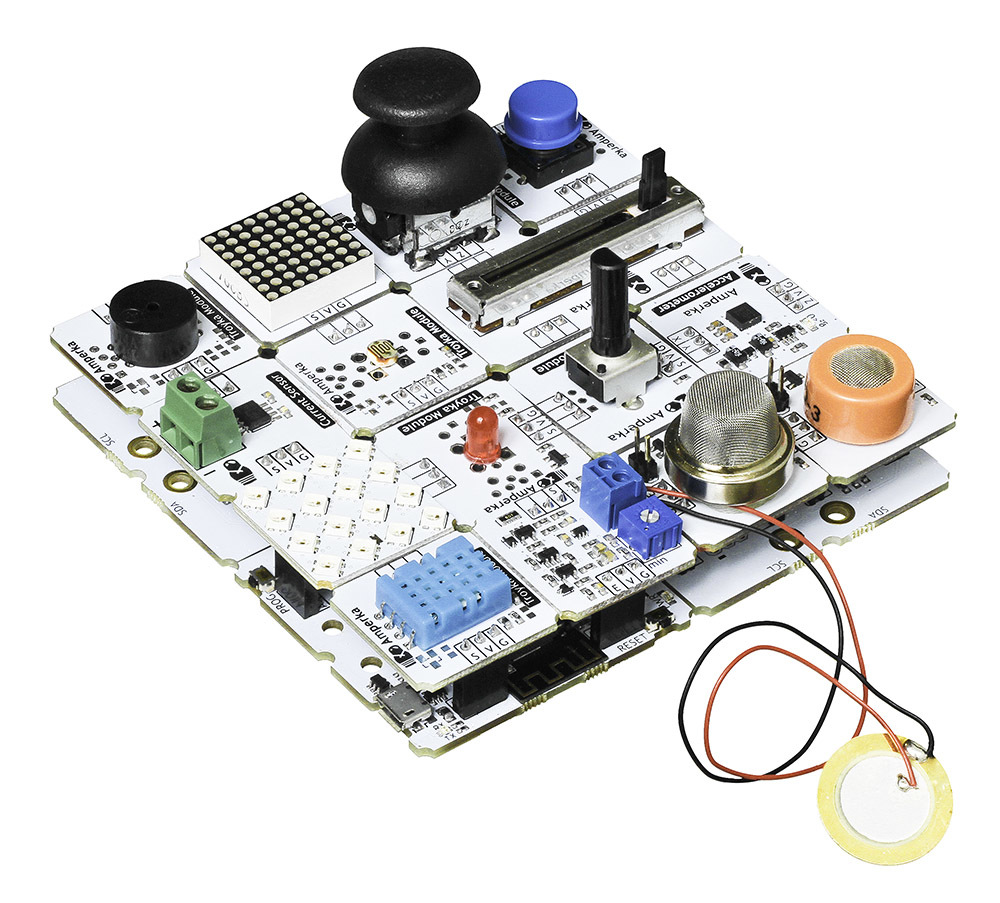

К Slot-платформам плата подключается через адаптер Slot Connector, а к другим контроллерам — через Slot Connector с винтовыми клеммами. Пины I2C и питания рассчитаны на напряжение от 3,3 до 5 В, поэтому модуль совместим со всеми управляющими платами.

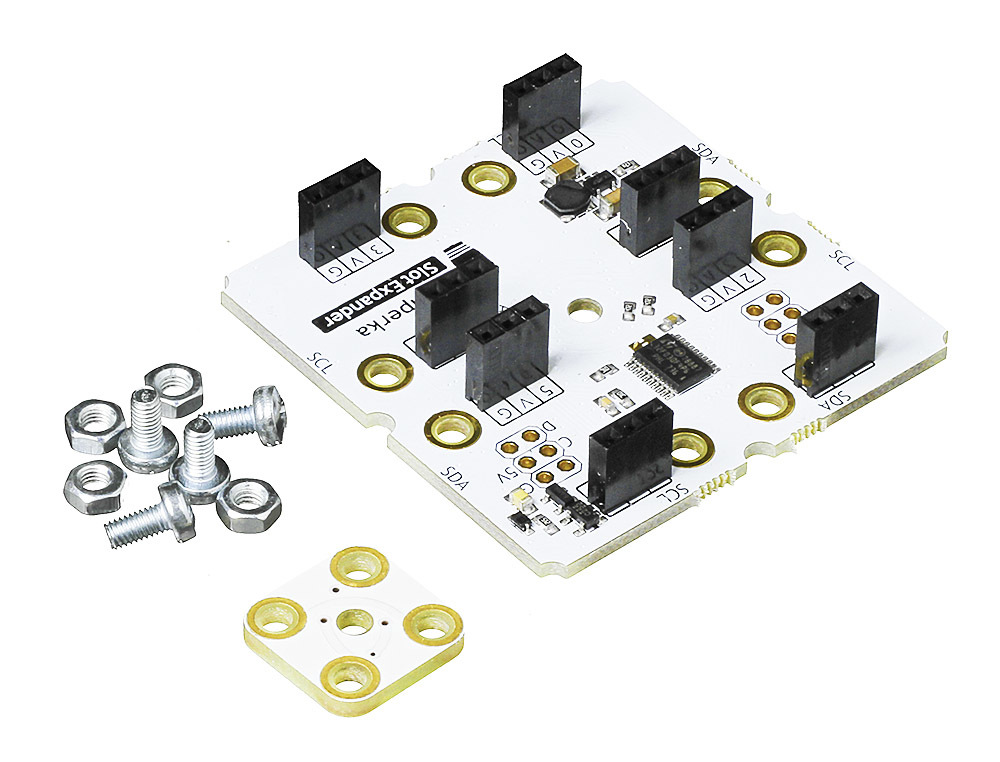

Комплектация
- Плата-расширитель Slot Expander, 1 шт
- Переходник Slot Connector, 1 шт
