По своей сути реле — это просто механический рубильник, которым можно управлять при помощи микроконтроллера, такого как Arduino. При этом электрическая связь между управляющей электроникой и коммутируемой нагрузкой отсутствует. А это значит, что никакие помехи не испортят ваши планы. С помощью реле можно включать и выключать электроприборы, которые подключены к бытовой электросети 220 В. Без реле не обойтись при обустройстве «умного дома».

Вся электронная обвязка необходимая для управления реле уже встроена в модуль. На модуле расположен светодиод, который всегда подскажет — замкнуто реле или нет.

У этого реле есть есть не только нормально разомкнутый (NO) контакт, но и нормально замкнутый (NC). Это удобно при создании охранных систем, когда обесточивание сигнализации должно приводить к замыканию сети для начала тревоги.

Реле срабатывает когда на вход модуля подаётся логическая единица. При этом управление производится через встроенный ключ, что даёт возможность использовать в качестве управляющего сигнала любое напряжение от 3 до 5 вольт. Поэтому модулем можно свободно управлять с большинства плат, в том числе с Raspberry Pi

Релейный модуль выполнен на основе реле RTD14005.

Модуль из серии Troyka Module можно красиво разместить на лицевой панели вашего устройства, прикрутив его винтами М3.

Подключение

Релейный модуль подключается к управляющей электронике через 3 провода. При подключении к Arduino будет крайне удобно использовать Troyka Shield. Шлейф для подключения включён в комплект.

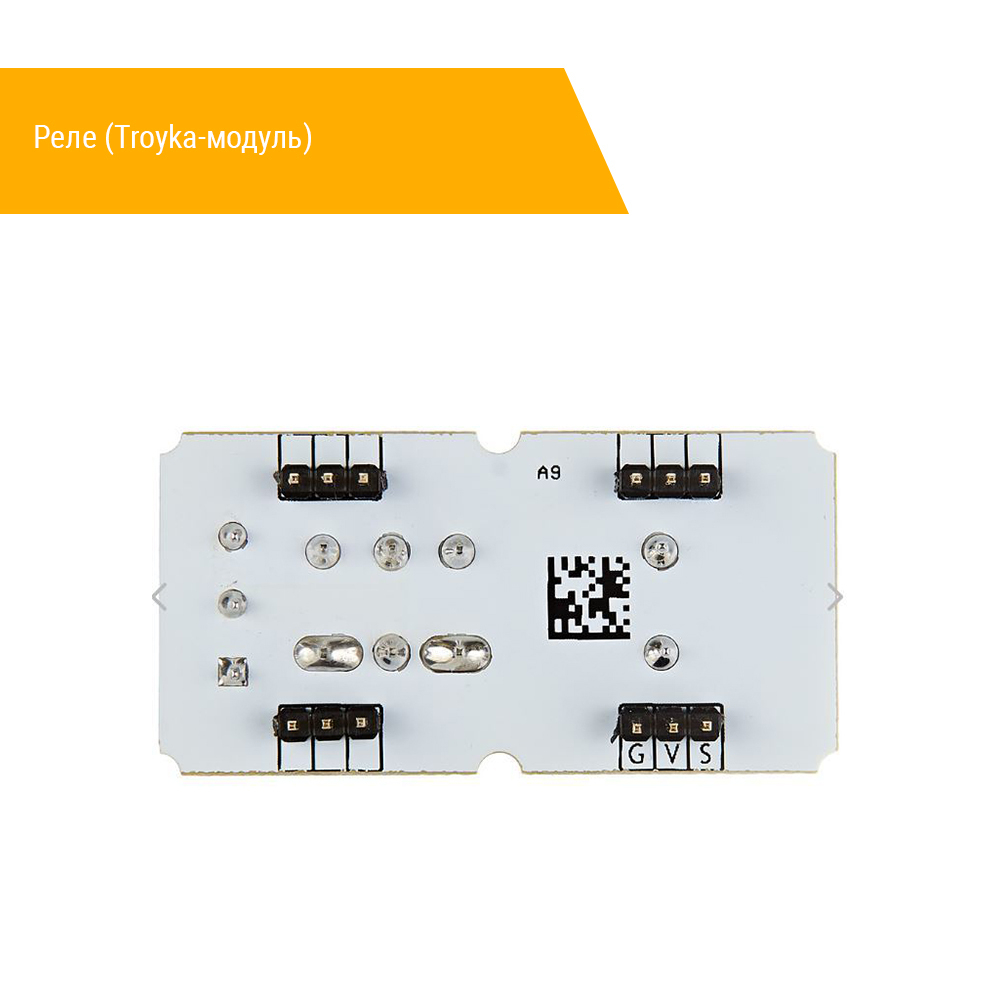

Чтобы избавиться от проводов возьмите Troyka Slot Shield — для надёжной фиксации на шилде мы добавили модулю второй комплект ножек.

Клеммник под отвёртку предназначен для подведения проводов цепи, которая будет замыкаться/размыкаться.

Реле может управлять нагрузкой до 16 А переменного тока при напряжении 250 В, или до 7 А постоянного тока при напряжении 30 В. При напряжениях ниже 30 В управляемый ток может быть значительно больше.

Внимание! Если вы сомневаетесь как подключить к реле электроприбор, работающий от общей сети 220 В и у вас есть сомнения, вопросы на тему того как это делается, остановитесь: вы можете устроить пожар или убить себя. Убедитесь, что у вас в голове — кристальное понимание принципа работы реле и опасностей, которые связаны с высоким напряжением.

Контакты подключения 3-проводного шлейфа
