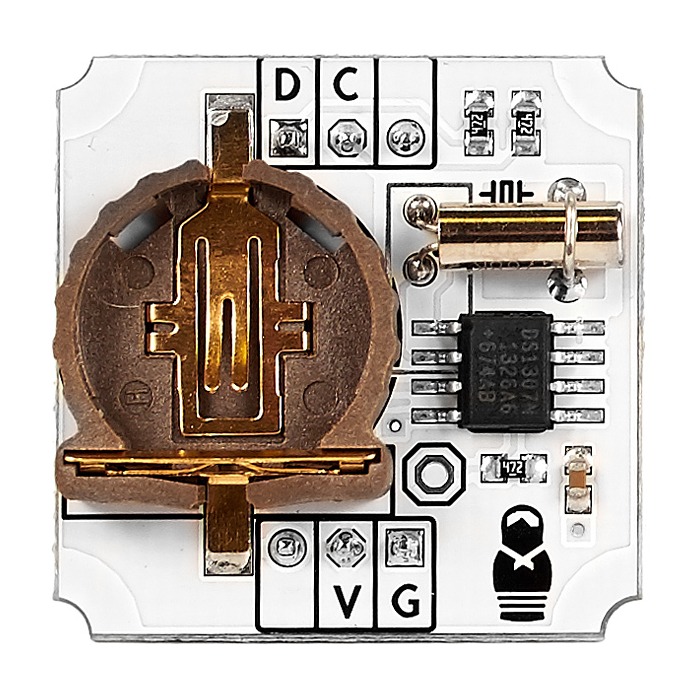

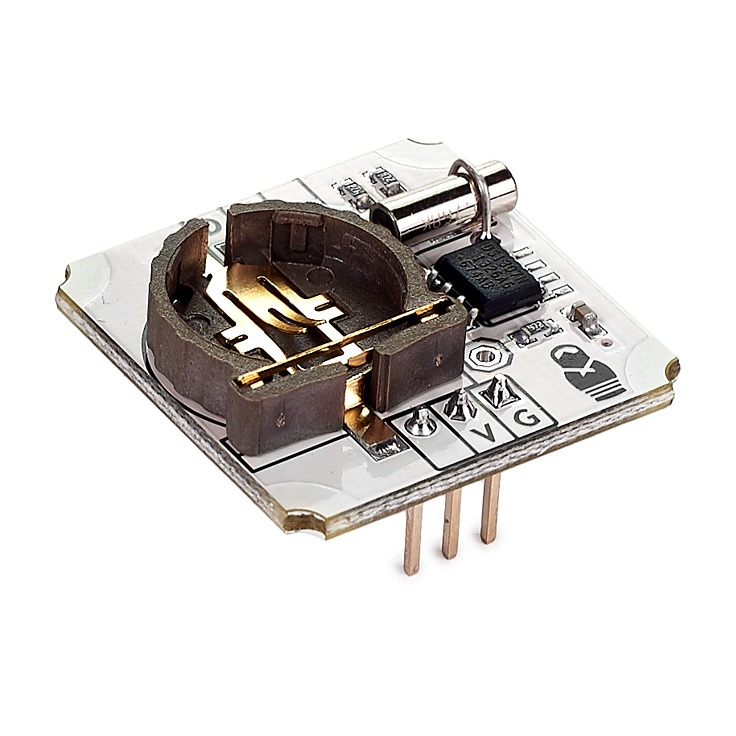

Описание
Модуль выдает текущую секунду, минуту, час, день недели, месяц и год. Автономное питание от батарейки-таблетки не дает перебоям с электроснабжением сбить время. Модуль нужен, чтобы автоматически кормить рыбок, переворачивать яйца в инкубаторе или включать елку на новый год, а также чтобы добавлять читаемый тайм-код к записям показаний на SD-карту или удаленный сервер.
Особенности
- Чип DS1307, обмен с управляющей электроникой по протоколу I2C / TWI
- Для Arduino подготовлена библиотека
- Корректная обработка високосных годов вплоть до 2100 года
- Текущие дата и время устанавливаются один раз, затем считываются, пока работает батарейка
- Слот для часовой батарейки CR1225 на 3 В, без нее модуль не работает даже с внешним питанием
Подключение
На модуле два трехконтактных разъема: один для подачи напряжения, другой для подключения к шине I2C. Два трехпроводных шлейфа входят в комплект.
При подключении к Arduino удобно использовать Troyka Shield. Troyka Slot Shield избавит от проводов: два комплекта ножек надежно фиксируют модуль на шилде. Также модуль физически совместим с breadboard.
Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф, 2 шт
Батарейка CR1225 в комплект не входит.
