Описание

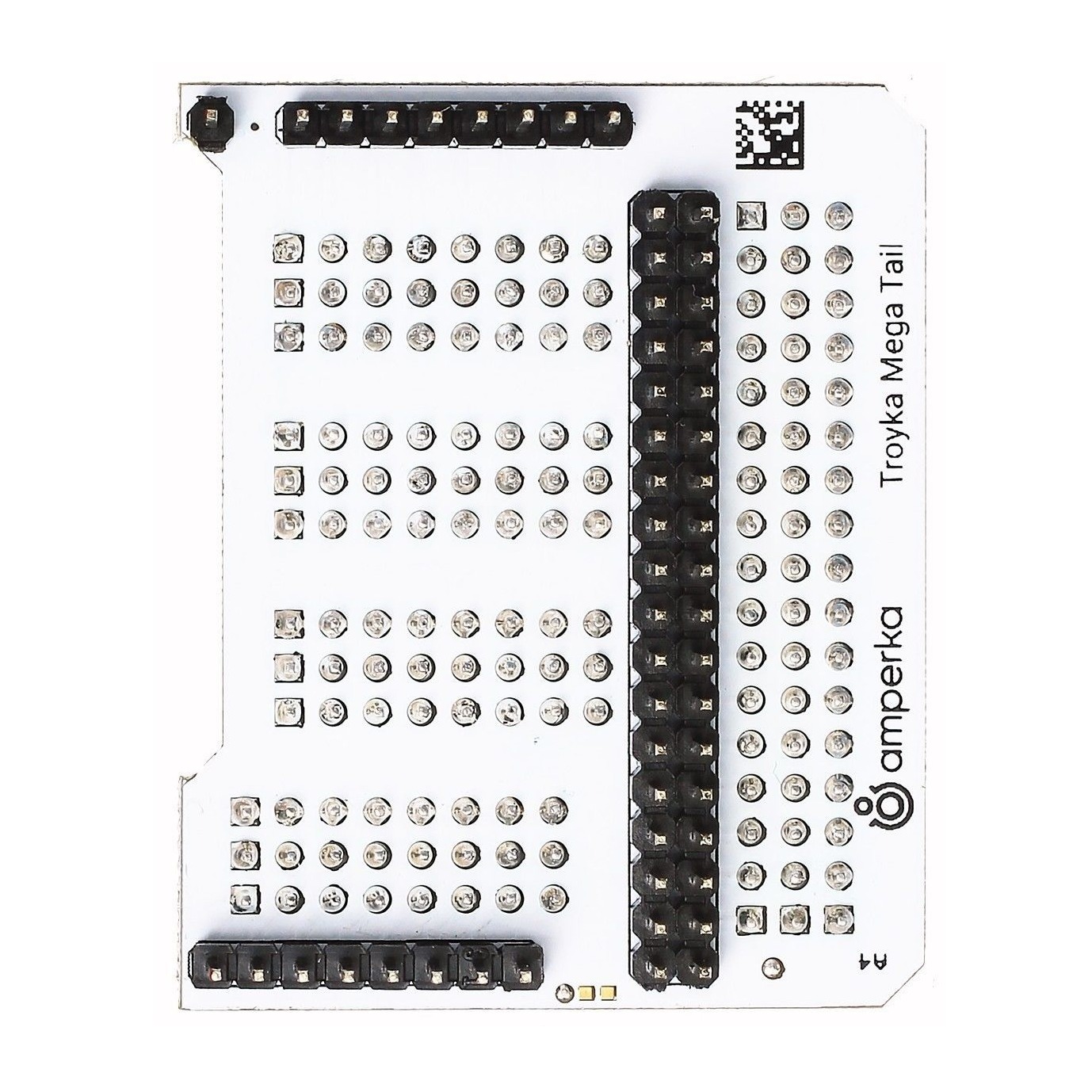

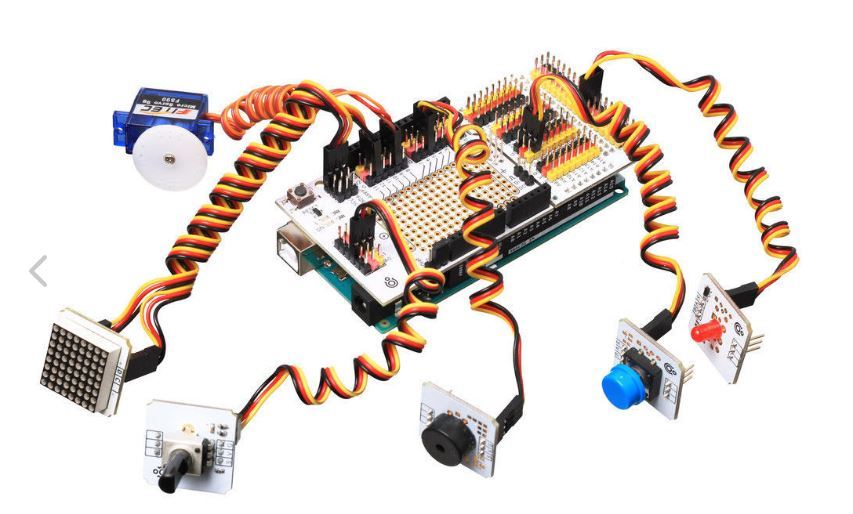

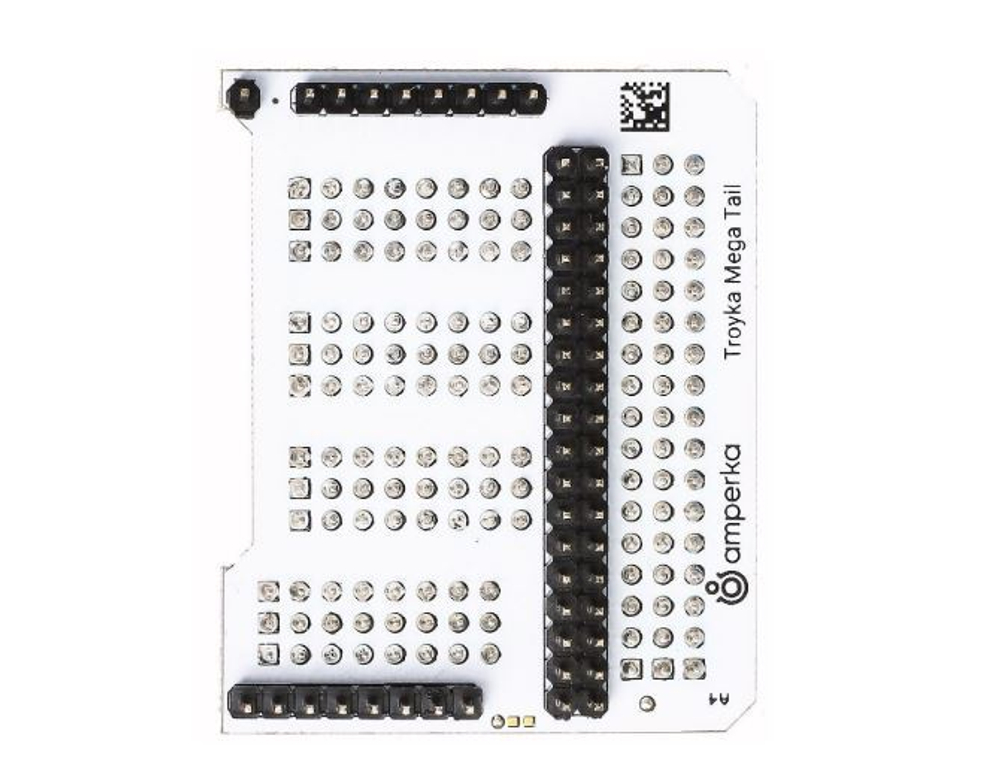

Troyka Mega Tail Shield — плата расширения для платформ форм-фактора Arduino Mega, которая упрощает подключение Troyka-модулей через стандартные трехпроводные шлейфы. Достаточно вставить шлейф от каждого модуля в группу из трех штырьков, и все готово к работе без паяльника и макетной платы.

Распиновка

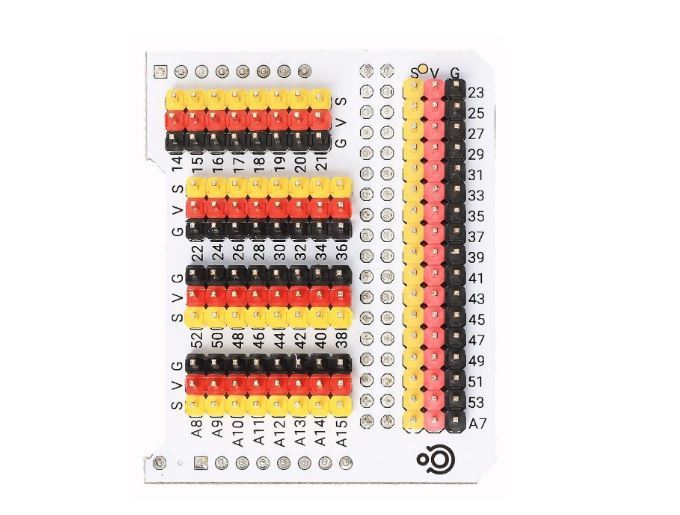

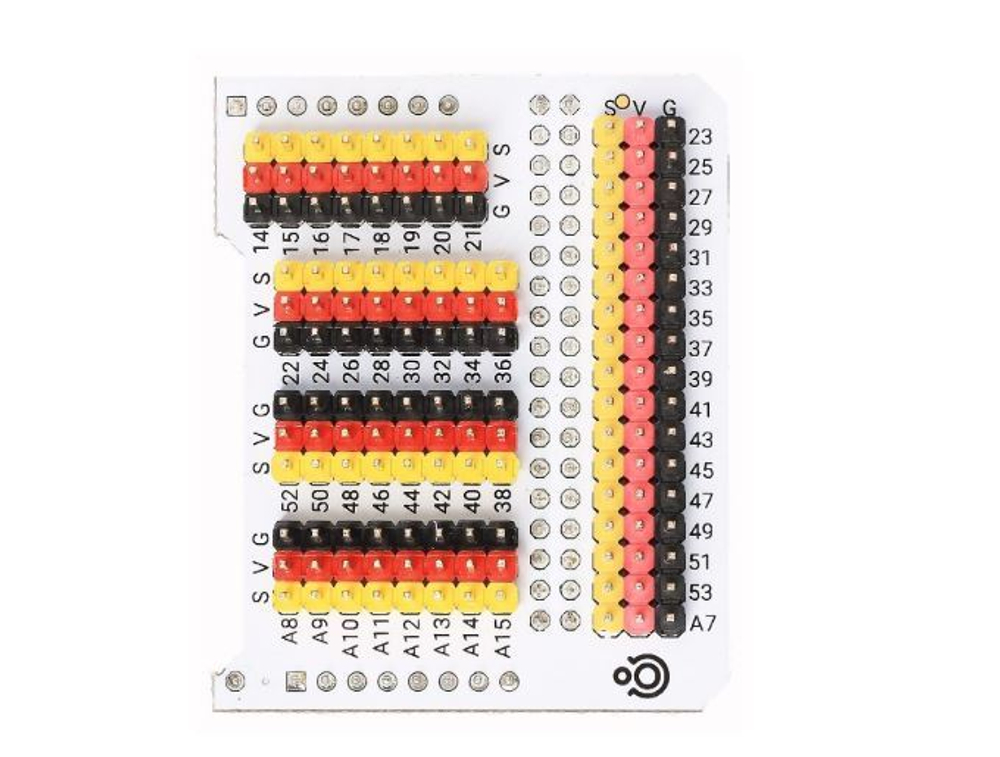

На плате установлены группы тройных контактов S-V-G, соединенные с линиями управляющей платы:

• Сигнал (S): соответствующий цифровой или аналоговый пин
• Питание (V): рабочее напряжение
• Земля (G): общая земля

Если нужно подключить 5-вольтовые модули к управляющей плате с логическим напряжением 3,3 В, например к Arduino Due, обратите внимание на Troyka Shield с возможностью выбора рабочего напряжения.

Механическая совместимость

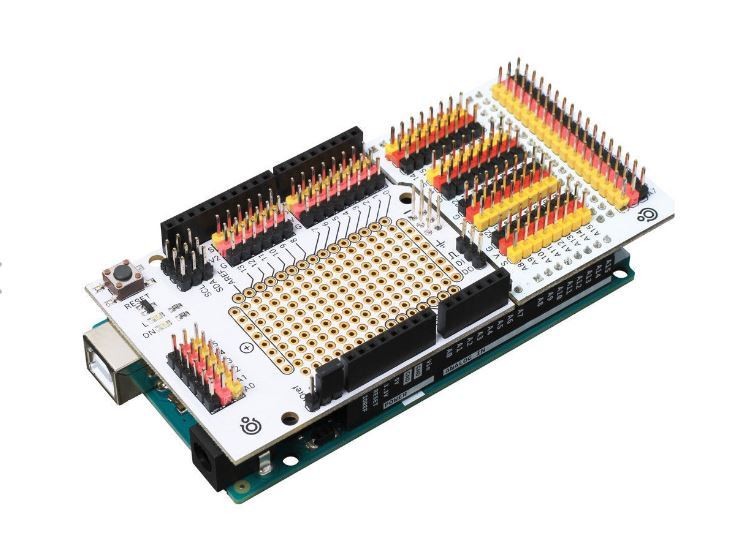

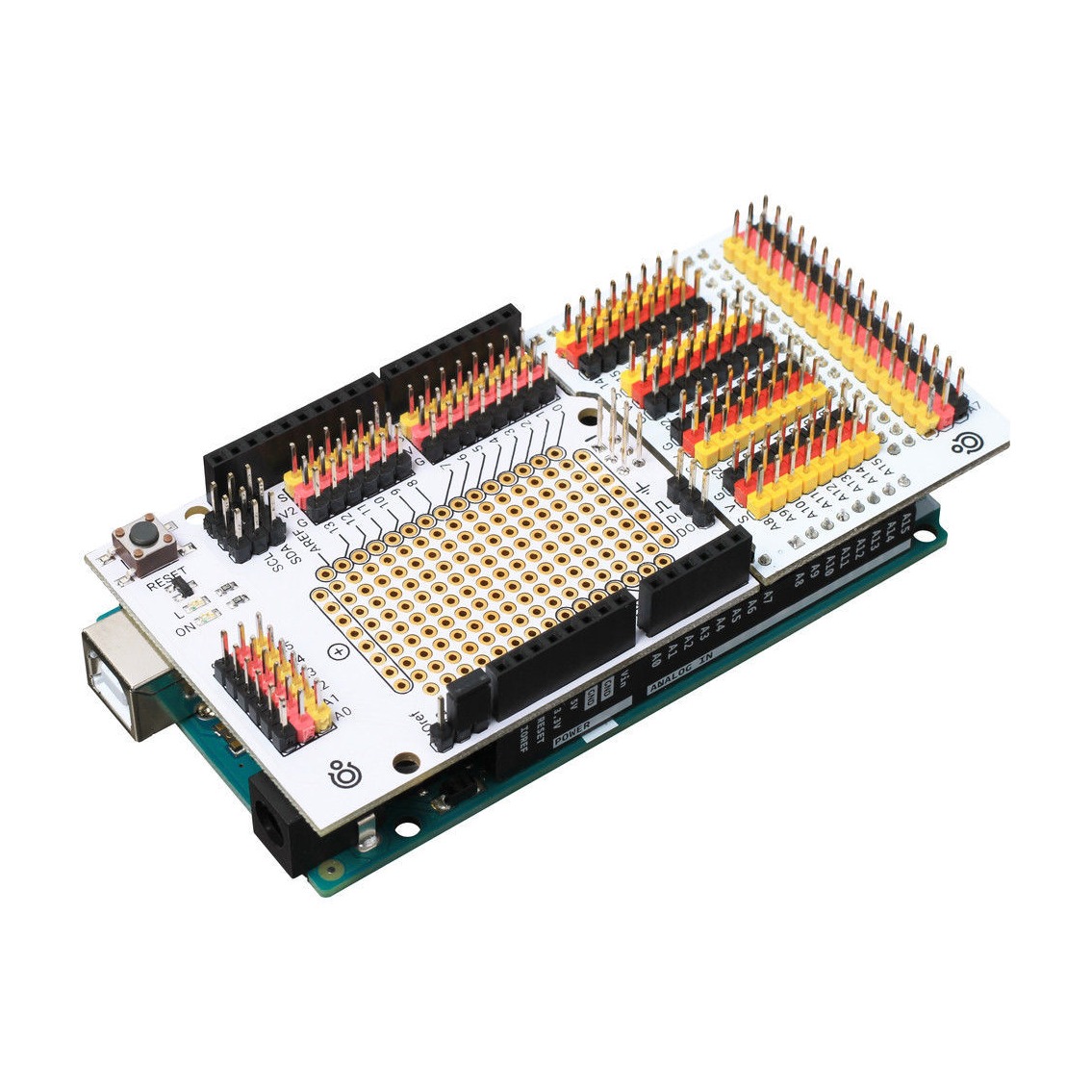

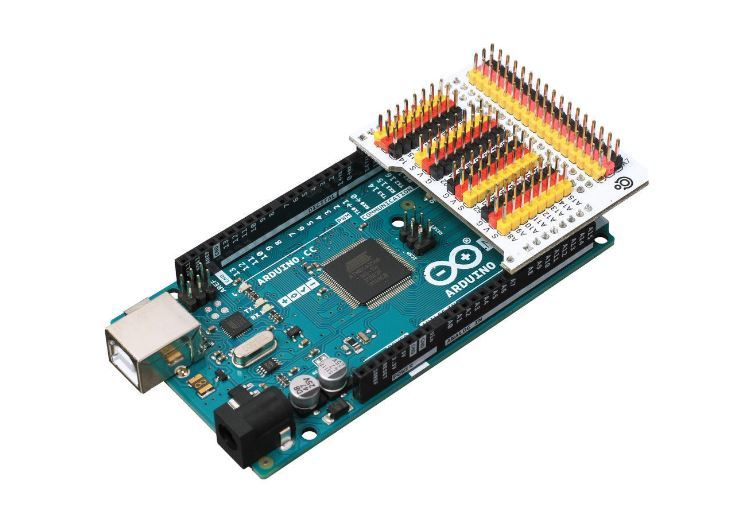

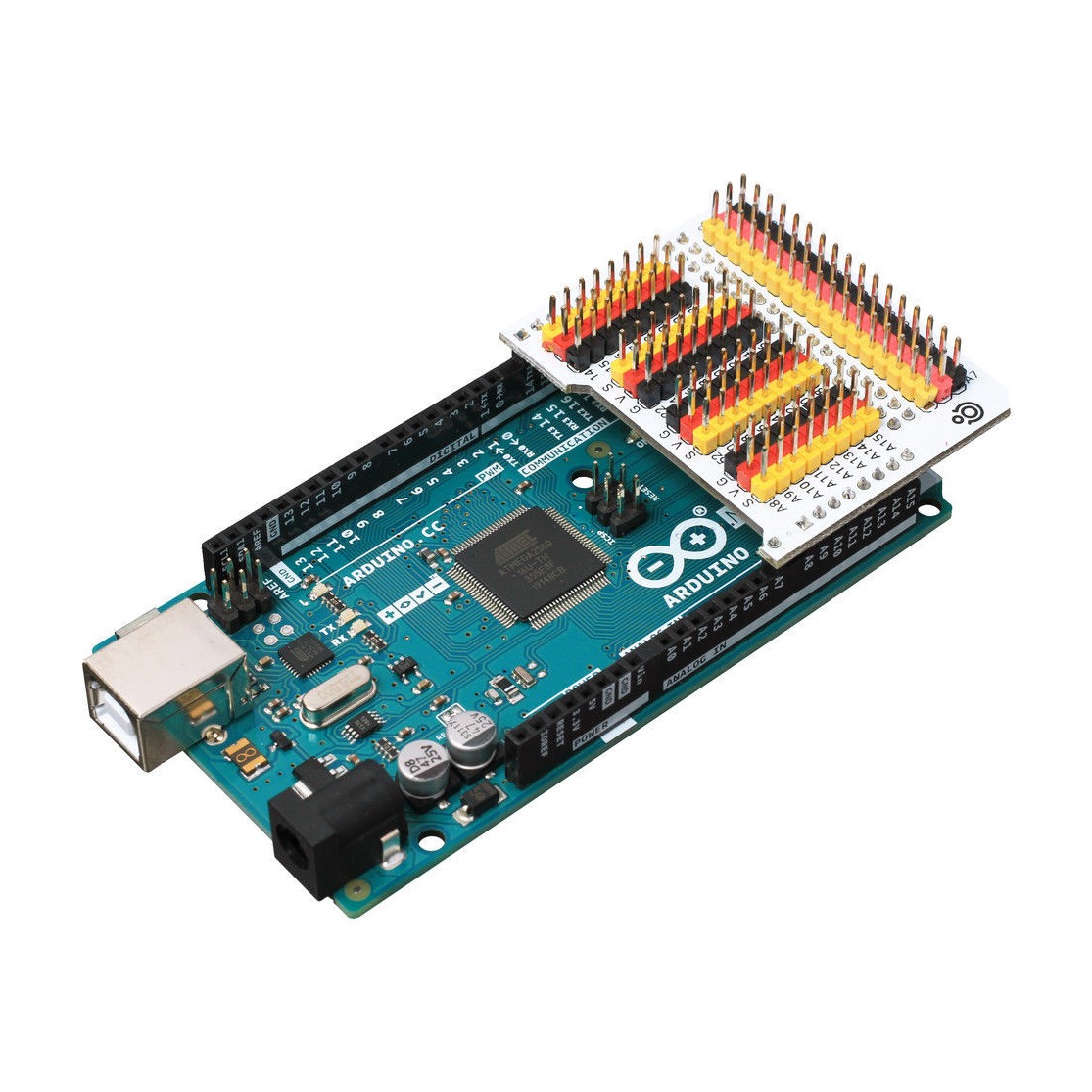

Плата подходит к платам форм-фактора Arduino Mega 2560 и встает вплотную рядом с любым стандартным Arduino Shield. Из-за плотной компоновки недоступен только пин A6, все остальные пины выведены наружу.

Комплектация

• Плата-модуль, 1 шт
