Описание
Описание

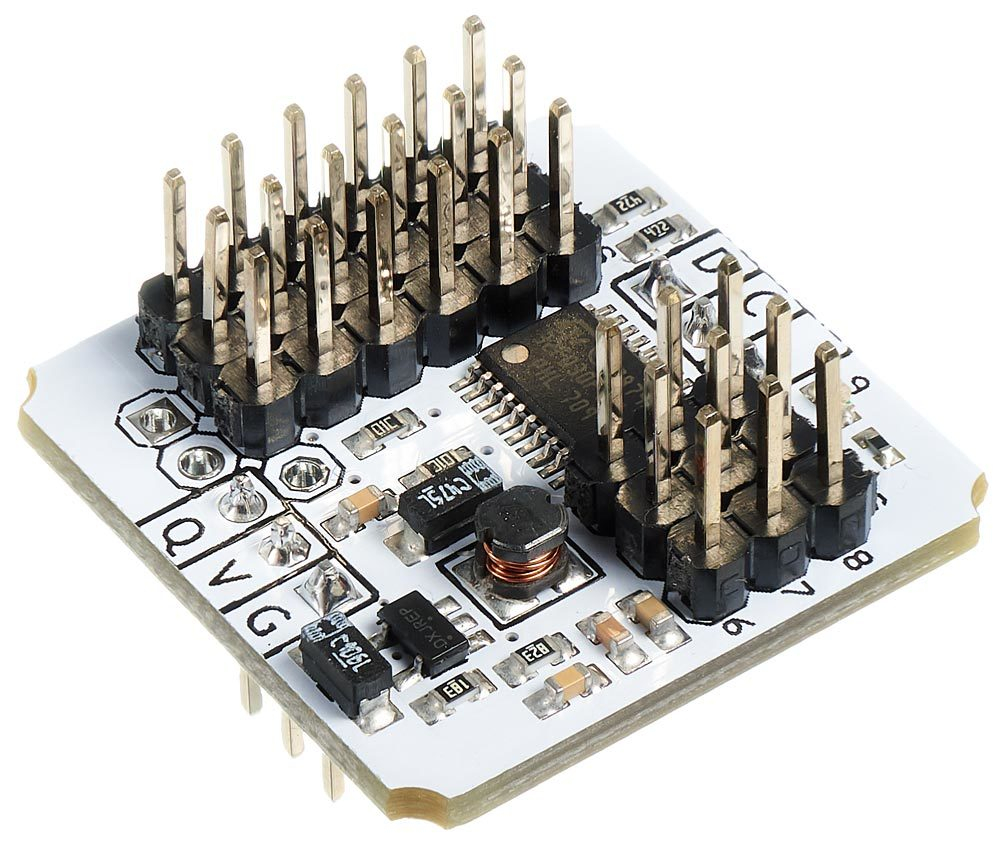

I2C-расширитель добавляет контроллеру сразу девять портов GPIO. Любой из них можно использовать как цифровой или аналоговый вход или выход. Назначение и функции пинов задаются программно, непосредственно в скетче.
Особенности
- Построен на 32-битном микропроцессоре ARM Cortex M0, который преобразует команды управляющей платы и переадресовывает их на виртуальные порты вывода, получает информацию с внешних модулей и передает ее на микроконтроллер
- Для аналоговых модулей предусмотрены 12-разрядный АЦП и 16-разрядный ШИМ, что пригодится для подключения аналоговых сенсоров и устройств вывода к Raspberry Pi, у которых нет аналоговых пинов
- Модуль физически совместим с макетками и Proto Shield
Подключение
Для подключения к управляющей электронике выведены два трехконтактных разъема. Нижний используется для подачи напряжения и перепрошивки модуля, верхний для подключения к шине I2C. Шлейфы входят в комплект.
Пины I2C и питания рассчитаны на напряжение от 3,3 до 5 В. Расширитель совместим со всеми платами Arduino, Iskra и одноплатными компьютерами Raspberry Pi без дополнительных преобразователей напряжения.
Комплектация
- Плата-расширитель, 1 шт
- Трехпроводной шлейф, 2 шт
Смотрите также
Характеристики
Производитель
Амперка
Габариты
25,4 × 25,4 мм
Напряжение питания
3,3–5 В
Интерфейс
I2C
Пины ввода-вывода
9
Разрядность АЦП
12 бит
Разрядность ШИМ
16 бит
Контроллер модуля
STM32F030F4P6
Напряжение GPIO
3,3 В
