Описание

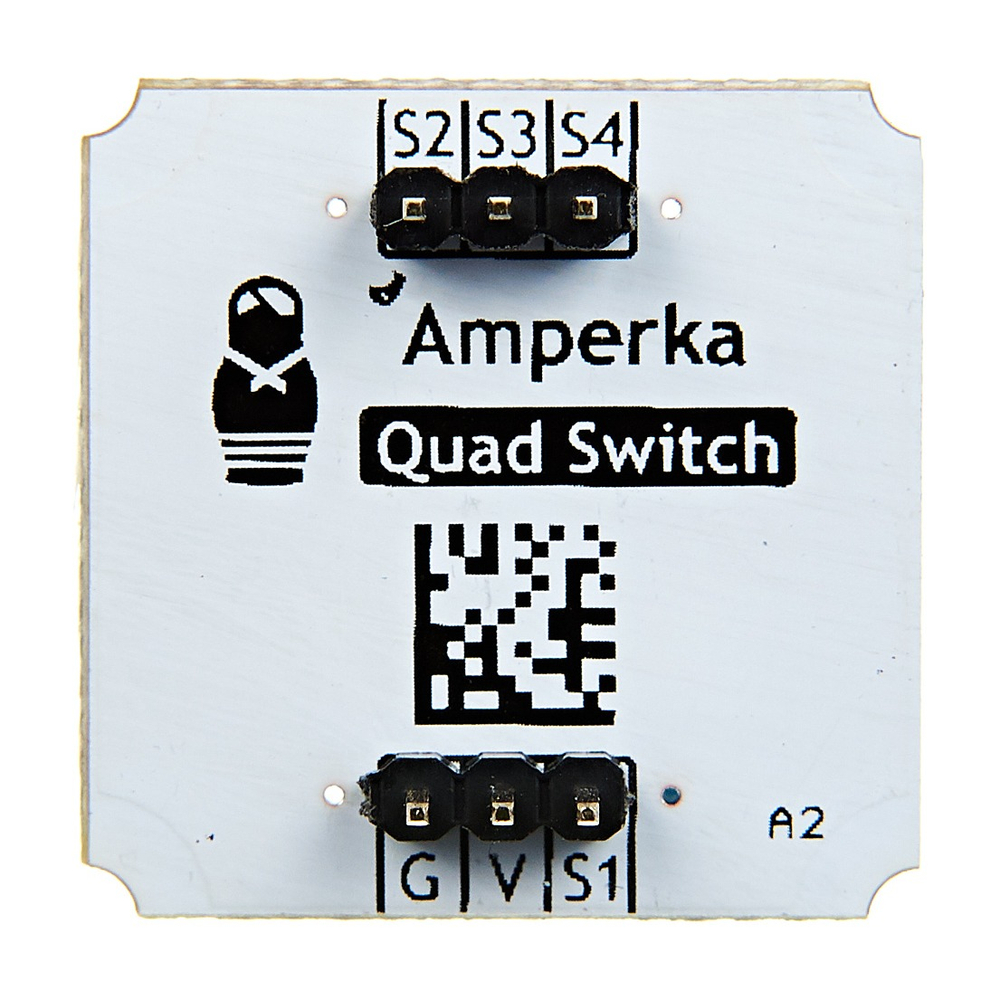

Если для вашего проекта одной кнопки слишком мало, а матричной клавиатуры — слишком много, выручит четырехкнопочный Troyka-модуль. На одноюнитовом модуле собраны четыре тактовые кнопки. У них общее питание и отдельные сигнальные пины, поэтому количество необходимых для подключения проводов уменьшено вдвое.

Каждая кнопка — это простой цифровой датчик. Пока кнопка не нажата, датчик выдает логическую единицу, когда кнопка зажата — логический ноль. Все кнопки модуля работают независимо: их можно нажимать по одной или все сразу. Пайка не нужна, подтягивающие резисторы уже установлены, модуль готов к работе.

Подключение

Модуль подключается к управляющей электронике с помощью трехпроводных шлейфов, два из них входят в комплект.

• V: питание 3,3–5 В
• G: земля
• S1–S4: к входам микроконтроллера

С Troyka Slot Shield провода не нужны: два комплекта ножек надежно фиксируют модуль на шилде. На Slot Shield можно добавить один, два или три модуля сразу. Модуль физически совместим и с макетной платой (breadboard).

Комплектация

• Плата-модуль, 1 шт
• Трехпроводной шлейф, 2 шт
