Описание
Гаджеты должны быть интерактивными. Если горстки светодиодов мало, а ЖК-экран не лезет в корпус, подойдет одноюнитовая LED-матрица.
На дюймовом модуле поместилась сборка из 64 красных светодиодов. Светодиоды управляются независимо: на матрице можно выводить строчные и прописные буквы, цифры, символы и произвольные рисунки. Скорости обновления достаточно для простой анимации и вывода восьмиполосного эквалайзера.
Особенности
- Яркость меняется дискретно: программно выбирается один из 16 предустановленных уровней, это помогает экономить энергию автономного гаджета
- Буфер преобразования логических уровней: модуль работает с сигналами 5 В и 3,3 В
- До четырех модулей на одной шине I2C: адрес задается перемычками на обратной стороне модуля
Подключение

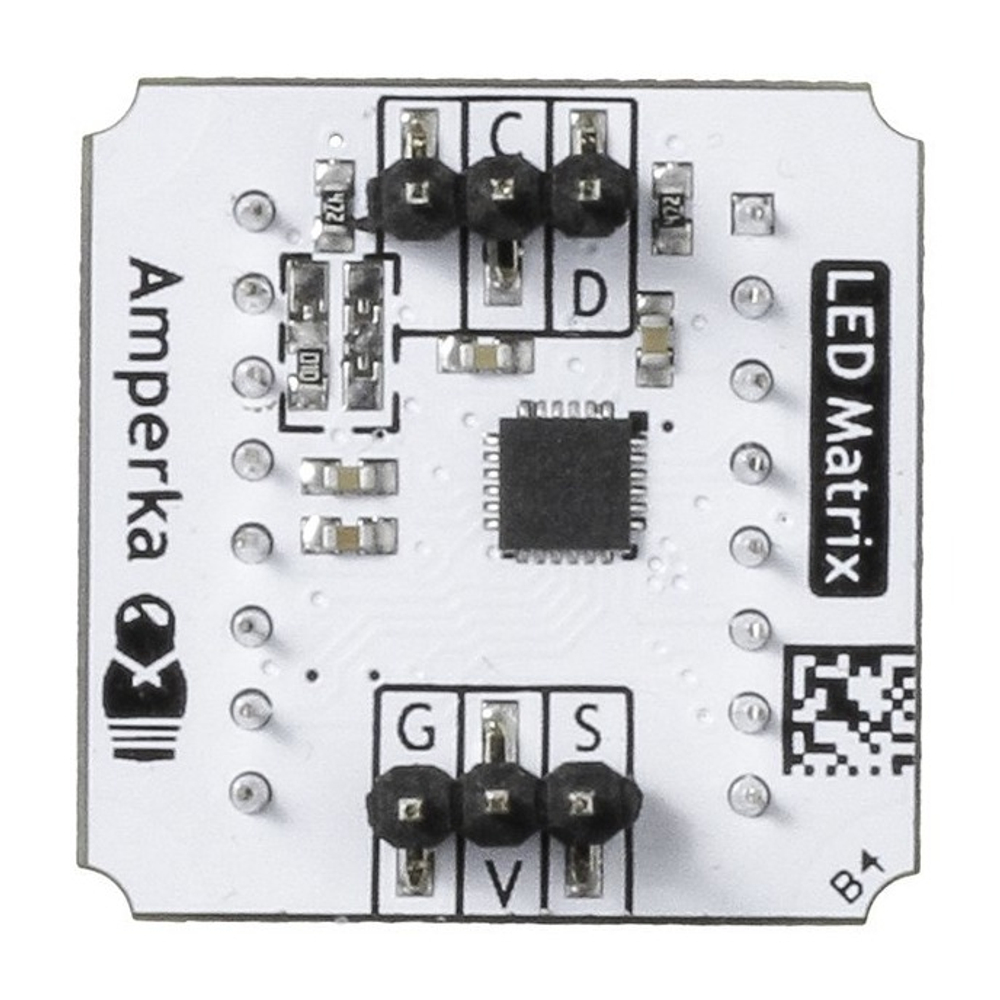

Модуль подключается к управляющей электронике пятью проводами, два трехпроводных шлейфа входят в комплект.
Нижняя группа пинов служит для питания и передачи аналогового сигнала в режиме эквалайзера:
- S: сигнальный, подключите к аналоговому выходу микроконтроллера или аудиомодуля (например, датчика шума или аудиовхода 3,5 мм)
- V: питание
- G: земля
Верхняя группа пинов служит для обмена данными с управляющей платой по протоколу I2C:
- D: линия данных, подключите к пину SDA микроконтроллера
- C: линия тактирования, подключите к пину SCL
При подключении к Arduino удобно использовать Troyka Shield, а с Troyka Slot Shield можно обойтись без проводов.
Чтобы подключить к одной шине I2C до четырех модулей, на трех из них нужно изменить адреса. Адрес задается комбинацией замкнутых и разомкнутых контактов на обратной стороне модуля, из коробки все они разомкнуты. Чтобы замкнуть контакт, капните немного припоя на нужную перемычку.
Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф, 2 шт
