Описание
Сенсор шума можно использовать для разработки замка, открываемого кодовым стуком, изучения качества шумоизоляции, в охранных системах или чтобы измерить интенсивность аплодисментов. Данные микрофона доступны и напрямую, например для создания простого диктофона или графического эквалайзера.
Микрофон
Аналоговый сигнал микрофона представляет собой переменное напряжение: часть сигнала положительная, другая отрицательная. Если передать его на АЦП контроллера без обработки, оцифруется только положительное напряжение, то есть половина волны, а без предварительного усиления сигнал будет едва отличим от цифрового шума.
Усилитель поднимает нулевое значение аудиосигнала до середины напряжения питания, и дальнейшие изменения напряжения происходят относительно этого значения, поэтому аудиосигнал оцифровывается полностью.
Датчик уровня шума
Разовые замеры максимальных значений амплитуды не дают представления об общем уровне шума. Чтобы получить достоверную информацию, нужно делать измерения как можно чаще и интегрировать полученные значения. Численной характеристикой громкости будет площадь под графиком звуковой волны. Именно ее считает электронная обвязка датчика шума. Это позволяет определить изменение общего звукового фона или зафиксировать хлопки.
Сенсор выдает аналоговый сигнал в диапазоне от 0 до напряжения питания. Выходное напряжение пропорционально средней шумности за последние несколько сотен миллисекунд.
Настройка чувствительности

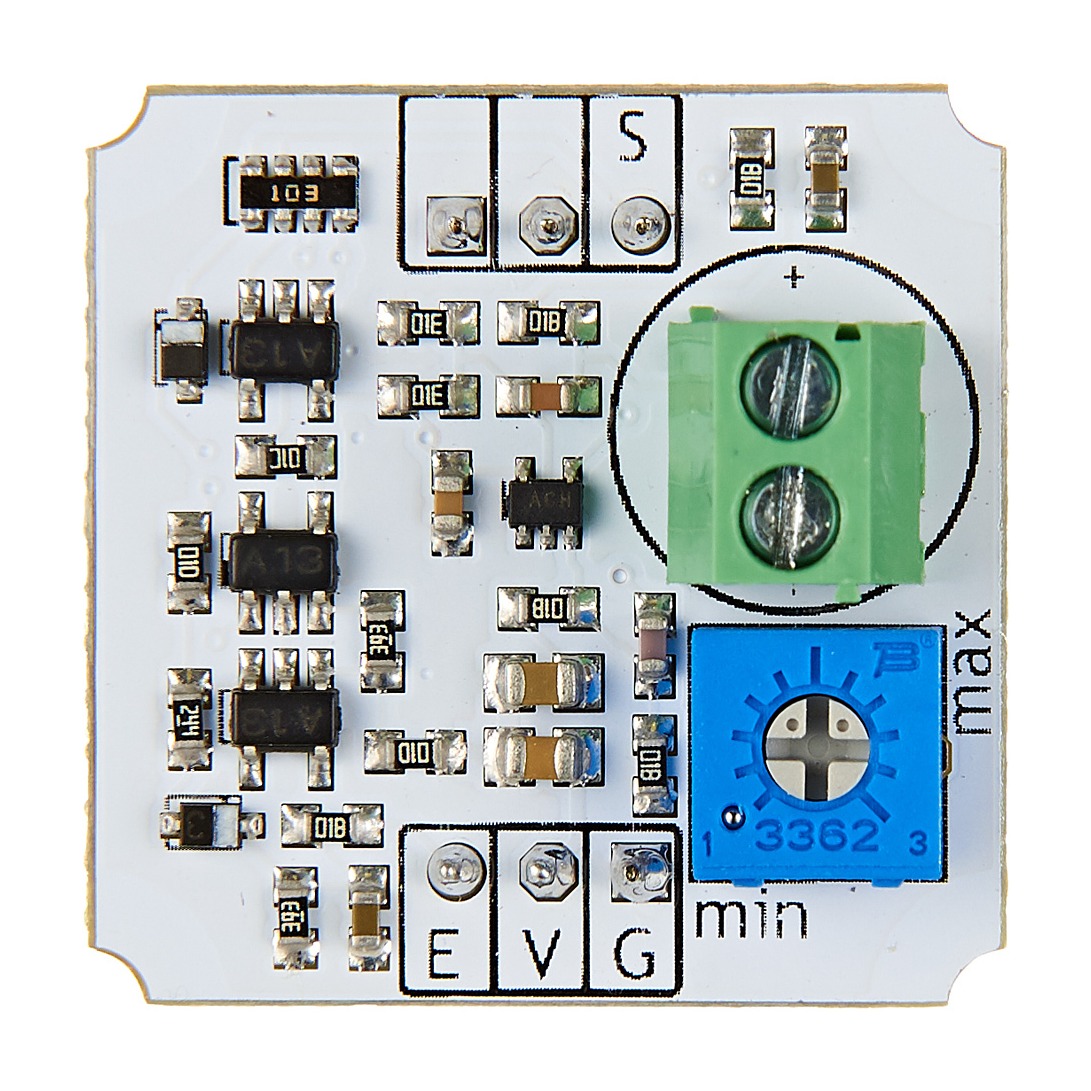

Для регулировки чувствительности на модуле есть триммер. Он позволяет настроить чувствительность микрофона или изменить условия срабатывания устройства, не трогая прошивку.
Подключение

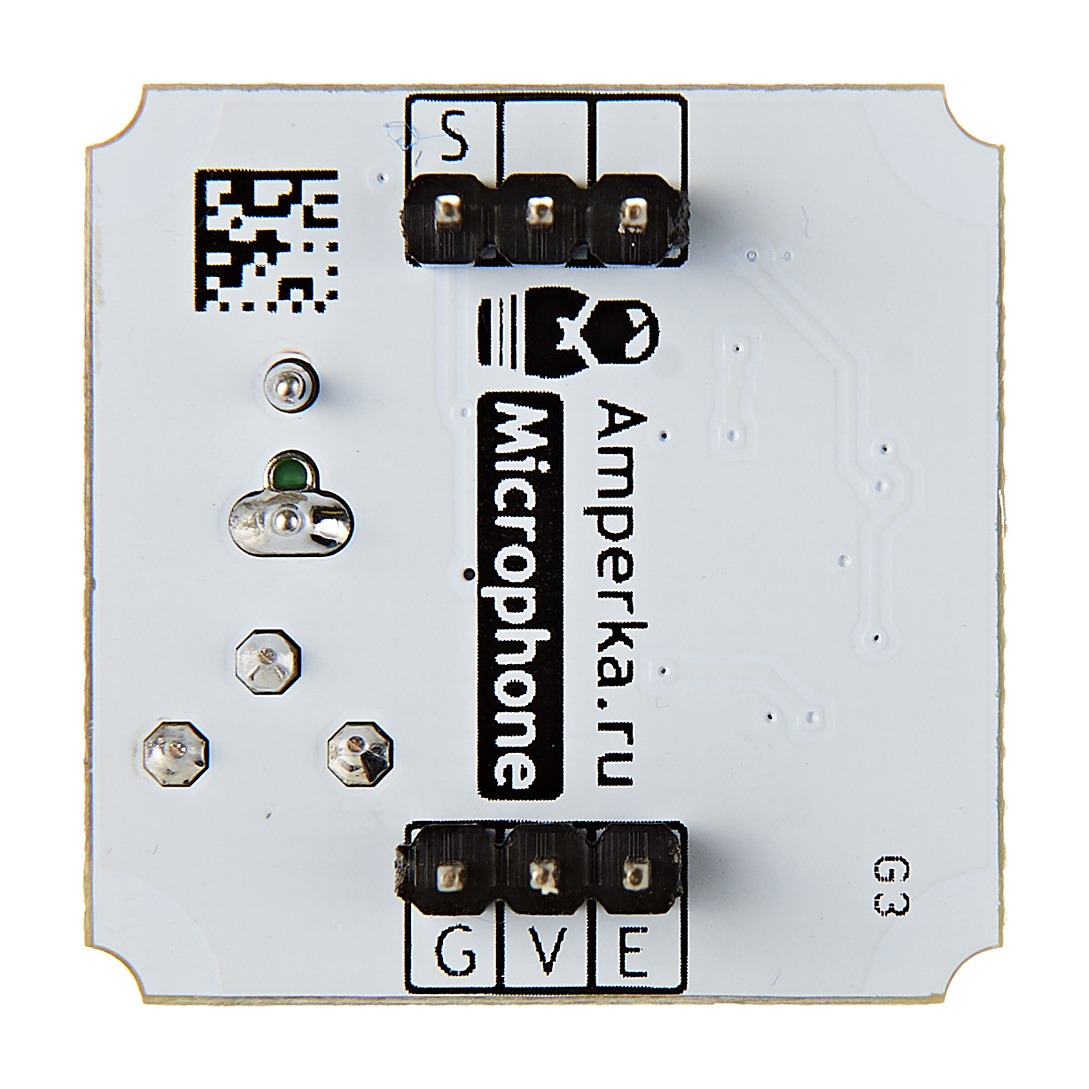

Модуль подключается к управляющей электронике трехпроводными шлейфами, два шлейфа входят в комплект. Модуль подключается к четырем пинам контроллера:
- G: земля, соединяется с землей микроконтроллера
- V: питание, соединяется с питанием микроконтроллера
- E: сигнал датчика шума, подключается к аналоговому входу микроконтроллера
- S: сигнал микрофона, подключается к аналоговому входу микроконтроллера
При подключении к Arduino удобно использовать Troyka Shield, а Troyka Slot Shield позволит избавиться от проводов. Модуль физически совместим с макетной платой.

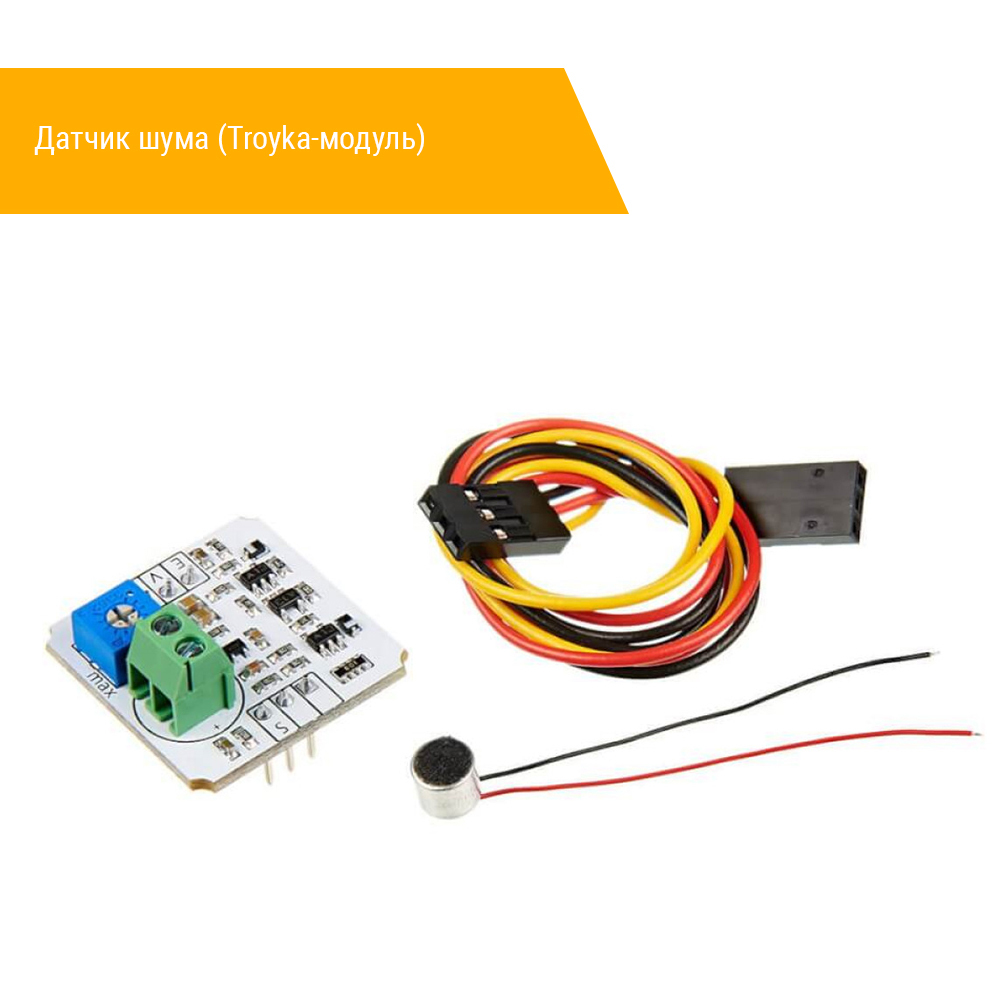

Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф, 2 шт
