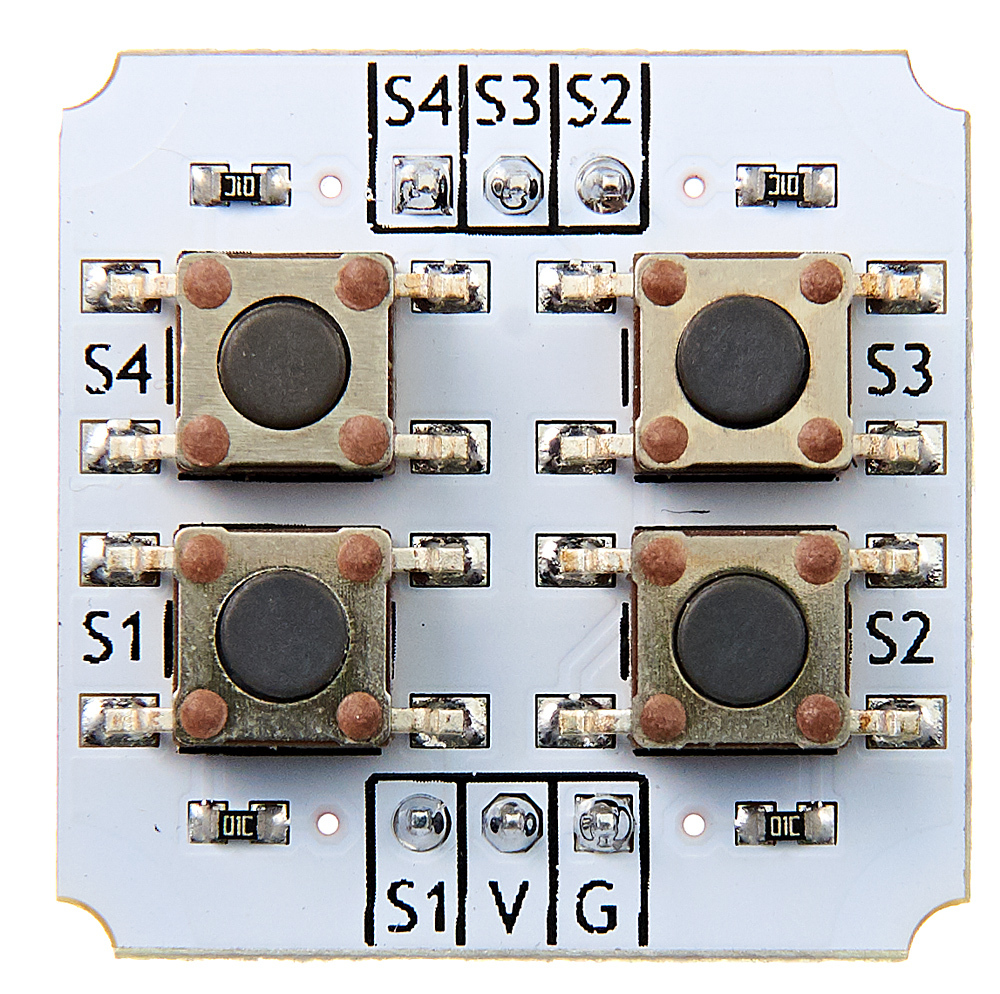

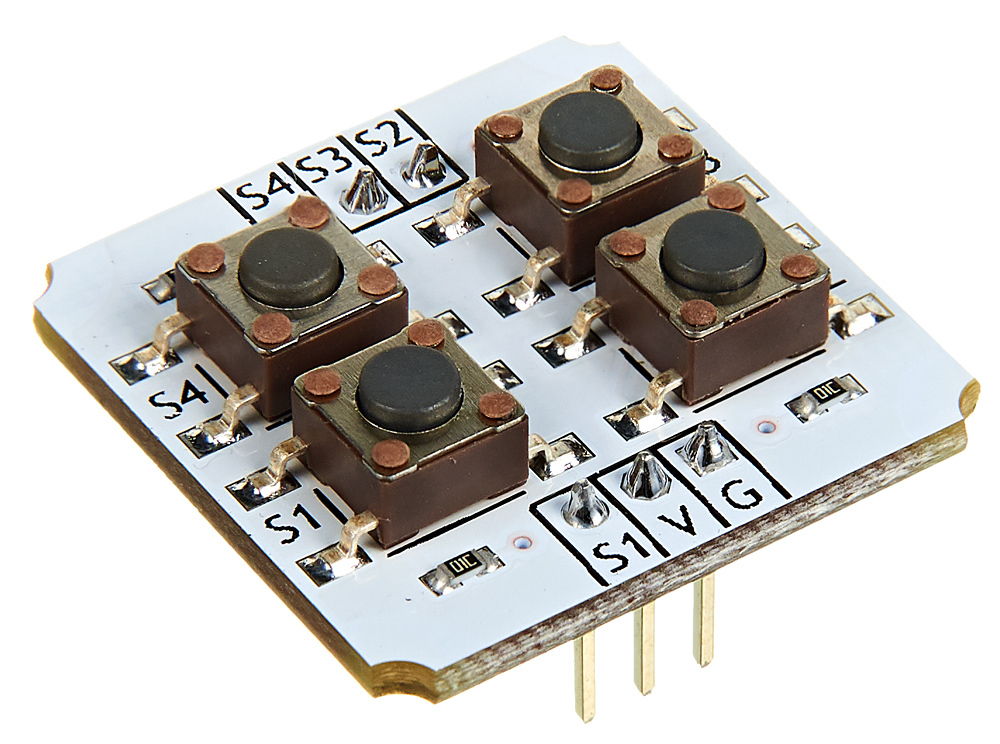

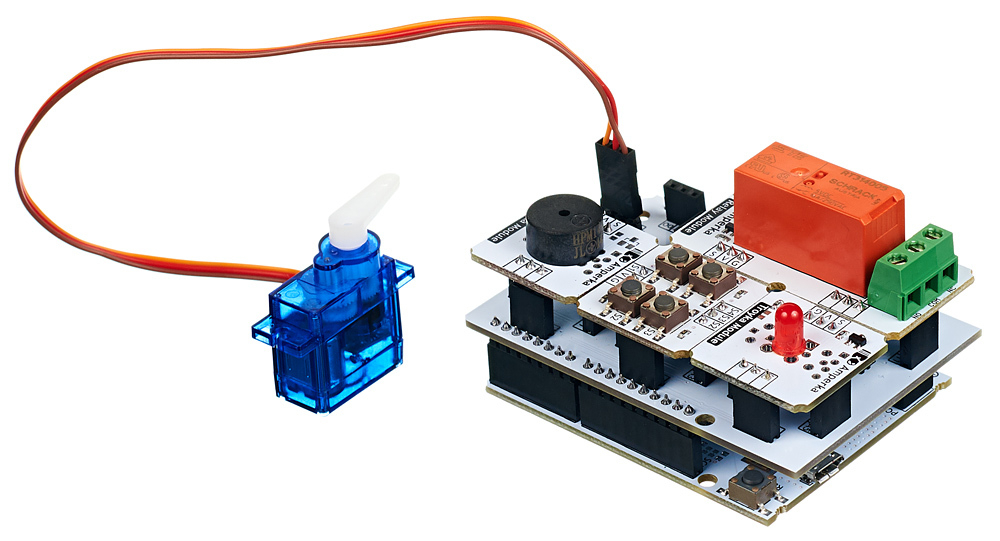

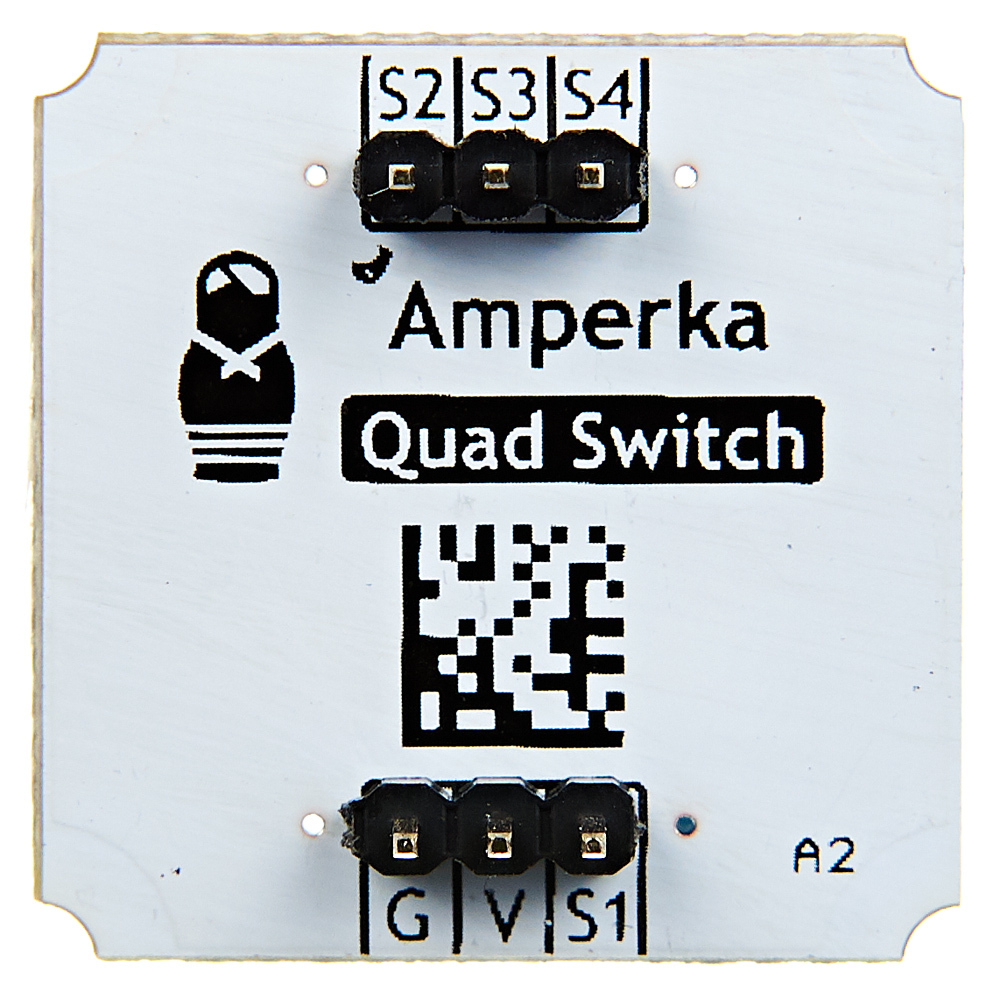

Если для вашего проекта одной кнопки слишком мало, а матричной клавиатуры — слишком много, выручит четырёхкнопочный Troyka-модуль.На одноюнитовом модуле собраны четыре тактовые кнопки. У них общее питание и отдельные сигнальные пины. Так мы вдвое уменьшили количество необходимых для подключения проводов.Каждая кнопка — это простой цифровой датчик. Пока кнопка не нажата, датчик выдаёт логическую единицу, когда кнопка зажата — логический ноль. Все кнопки модуля работают независимо — их можно нажимать по одной или все сразу.Вам не придётся возиться с пайкой и беспокоиться о подтягивающем резисторе — модуль уже готов к работе.ПодключениеМодуль подключается к управляющей электронике с помощью трёхпроводных шлейфов. Два трёхпроводных шлейфа включены в комплект модуля.Контакт V подключите к контакту питания 3.3 — 5 ВКонтакт G подключите к землеКонтакты S1–S4 подключите к входам микроконтроллераВозьмите Troyka Slot Shield и избавьтесь от проводов — два комплекта ножек надёжно фиксируют модуль на шилде. На Slot Shield можно добавить один, два или три модуля сразу.Модуль физически совместим и с breadboard’ом.Комплектация1× Плата-модуль2× Трёхпроводных шлейфаХарактеристикиСопротивление изолятора кнопки: 100 МОмРабочий ток кнопки: 50 мАСопротивление подтягивающих резисторов: 10 кОмРабочее напряжение: 3,3–12 ВГабариты: 25,4×25,4 ммРесурсыОбзор модуля:Руководство по использованию, примеры и документацияЧто такое Troyka-модули?
