Модуль позволяет связать мобильного робота со смартфоном под Android или iOS и собрать сеть Bluetooth-устройств для работы с удаленными датчиками. Благодаря спецификации Web Bluetooth API устройствами можно управлять из окна браузера.
Особенности
- Основа модуля: Bluetooth-модуль HM-10 с чипом CC2541 от Texas Instruments
- Технология BLE (Bluetooth low energy) значительно продлевает время автономной работы портативных устройств
- Убедитесь, что устройства и мобильные приложения, к которым подключается модуль, тоже поддерживают BLE: некоторые Legacy-программы под Android соединяются через обычный Bluetooth, и с ними возможны проблемы совместимости. В таких случаях подойдет Troyka-модуль Bluetooth HC-05
Подключение

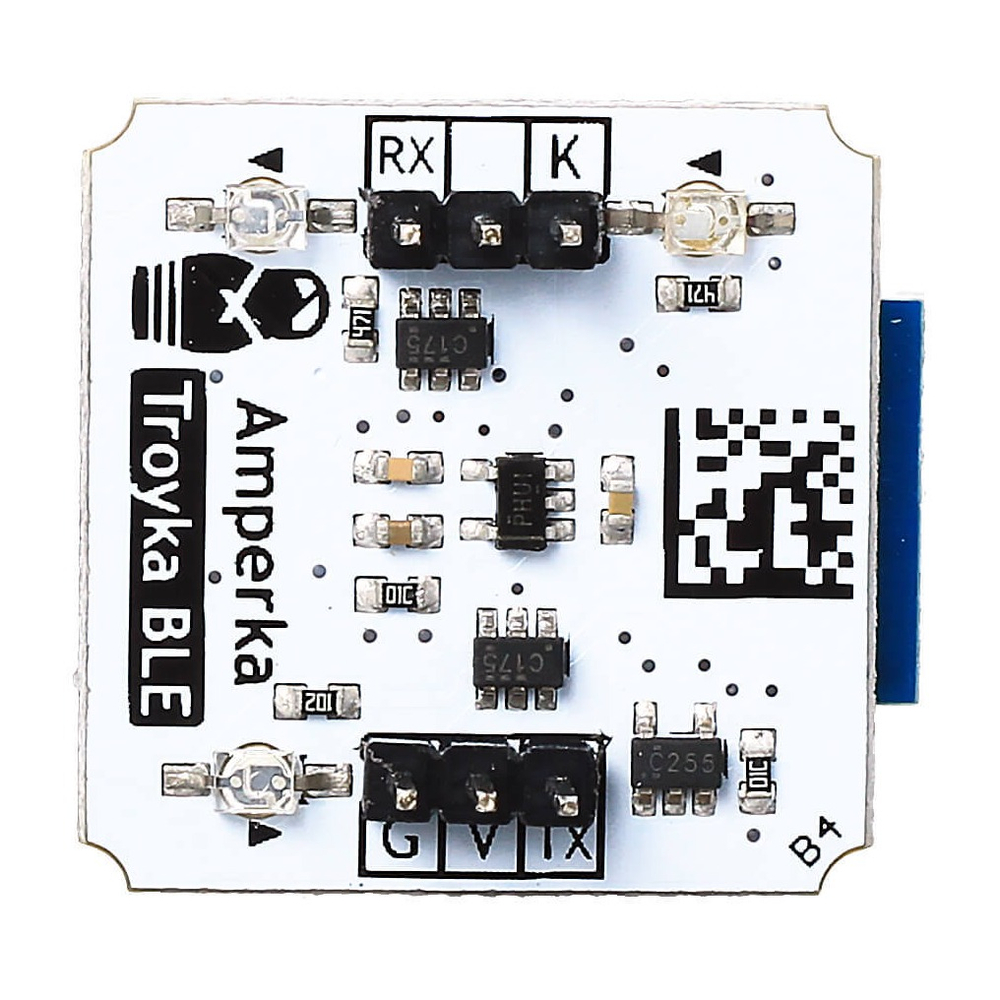

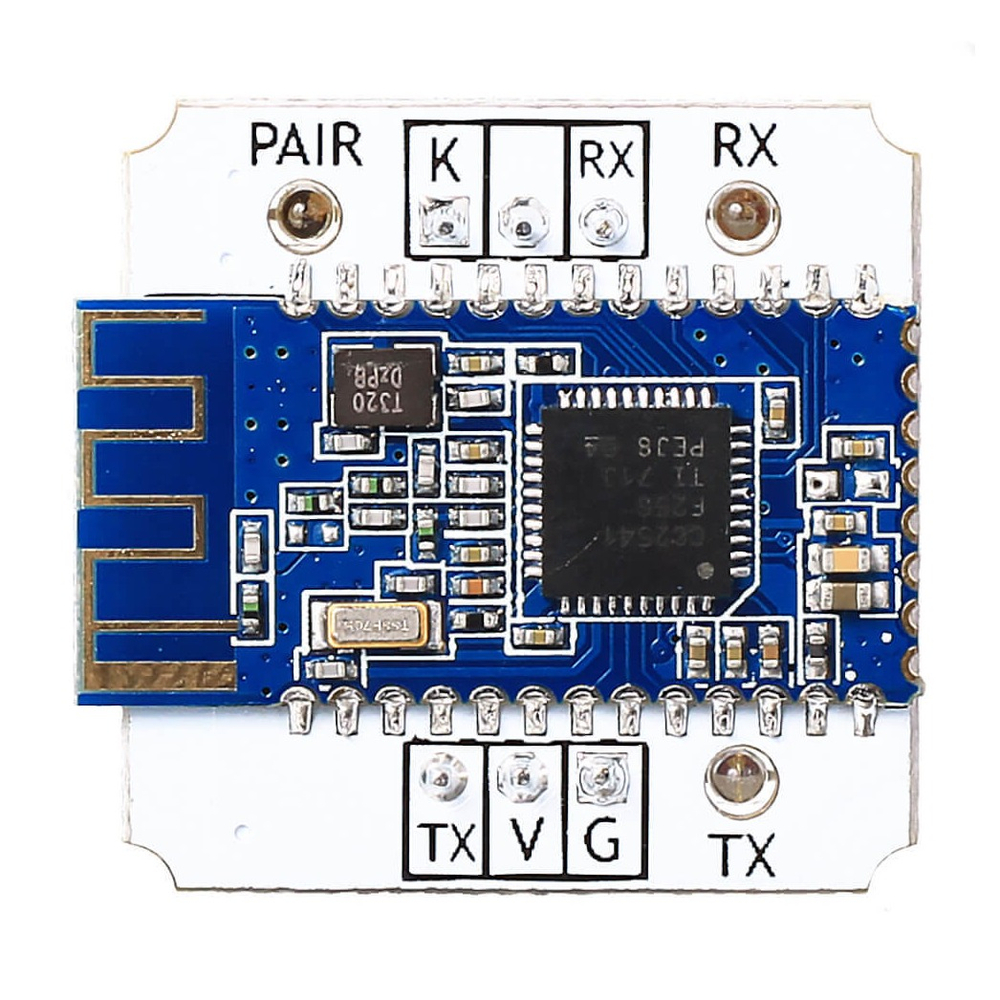

На модуле выведены две группы Troyka-контактов.
Нижняя группа:
- питание (V): соедините с рабочим напряжением микроконтроллера
- земля (G): соедините с пином GND микроконтроллера
- сигнальный (TX): цифровой выход модуля, передает данные из Bluetooth в микроконтроллер, подключите к пину RX управляющей платы
Верхняя группа:
- сигнальный (RX): цифровой вход модуля, принимает данные из микроконтроллера в Bluetooth, подключите к пину TX управляющей платы
- сигнальный (K): пин управления BLE-модулем, подключите к сигнальному пину управляющей платы

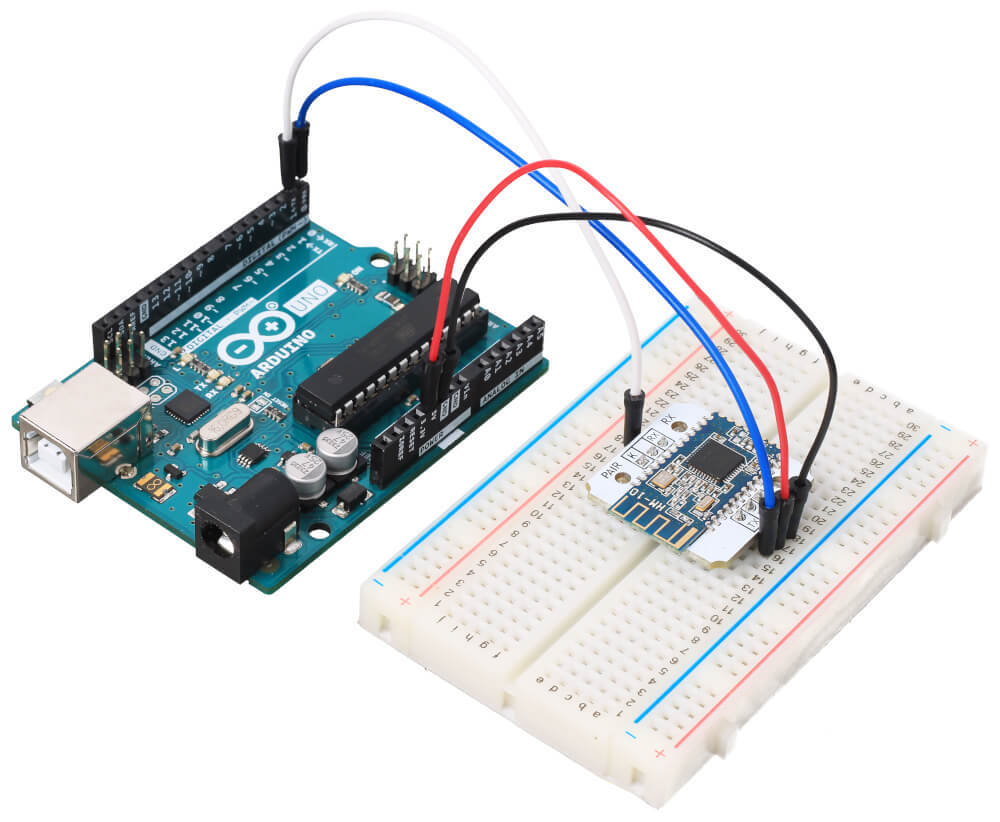

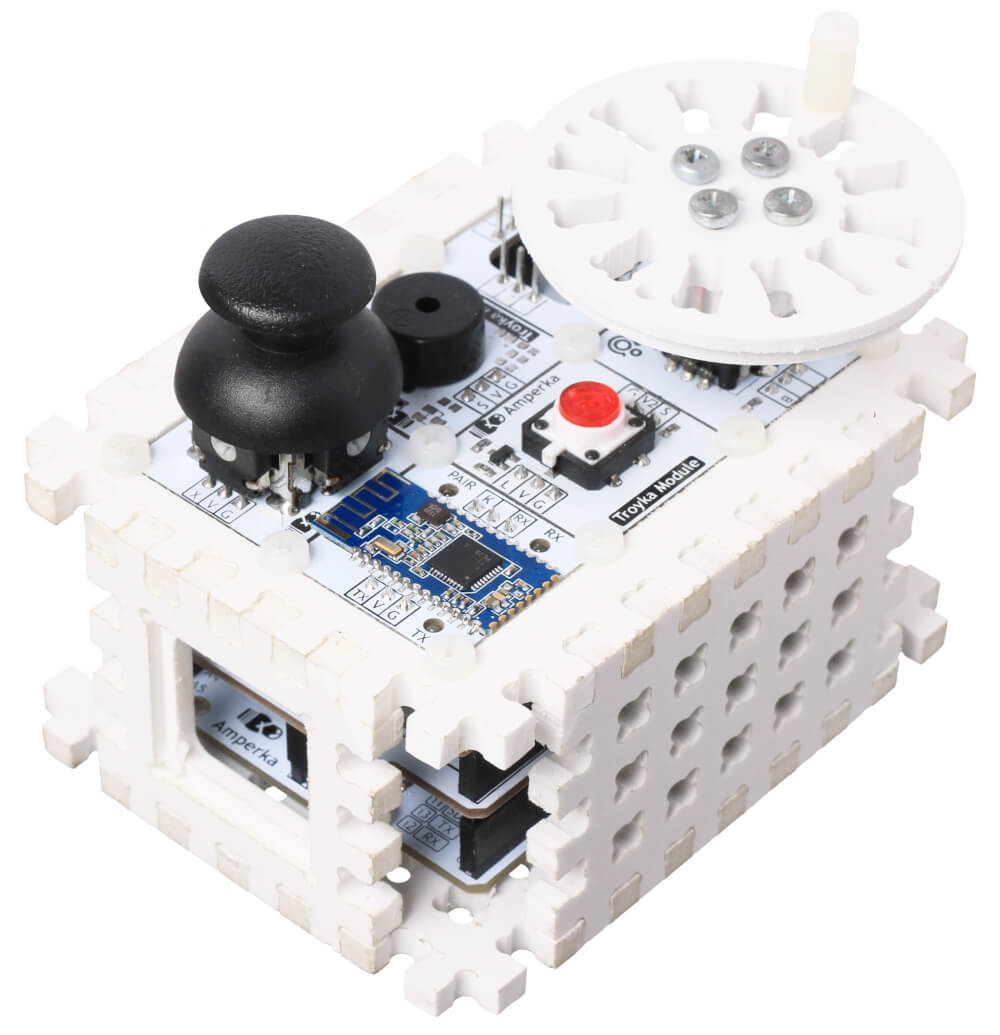

При подключении к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield, а с Troyka Slot Shield провода не нужны вовсе.
Программирование
Для управляющих платформ модуль выглядит как «прозрачный» последовательный интерфейс.
Настройки по умолчанию:
- имя устройства: HMSoft
- пароль для подключения: 000000
- скорость передачи данных: 9600 бод
- бит четности: N
- количество бит данных: 8
- количество стоповых бит: 1
- возврат каретки (CR): нет
- новая строка (LF): нет
Для начала работы настройте BLE-модуль в режиме AT-команд, после чего его можно сопрягать с другими Bluetooth-устройствами. Модуль работает в двух режимах:
- Slave: модуль ожидает подключения с других Bluetooth-устройств, например другого BLE-модуля или телефона
- Master: модуль сам инициирует подключение к выбранному Bluetooth-устройству
Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф, 2 шт
Смотрите также
Характеристики
Производитель
Амперка
Габариты
25,4 × 25,4 мм
Напряжение питания
3,3–5 В
Потребляемый ток
до 10 мА (активный режим), до 200 мкА (спящий режим)
Интерфейс
UART
Bluetooth
4.0 (BLE)
Рабочая частота
2,4 ГГц
Микросхема
CC2541
Выходная мощность
−23, −6, 0, 6 дБм
Модуль
HM-10
Дальность
до 10 м
