Описание
Светодиодная RGB-матрица подойдет для индикации состояния устройств, пригодится для точечной подсветки и украсит рекламные конструкции.

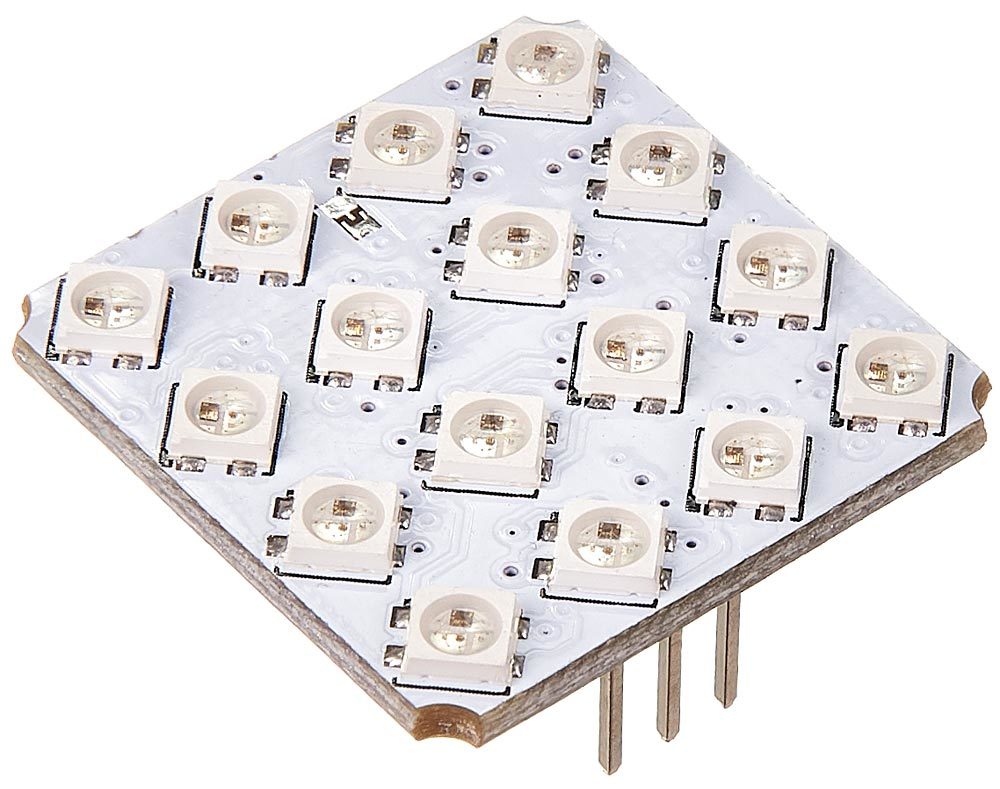

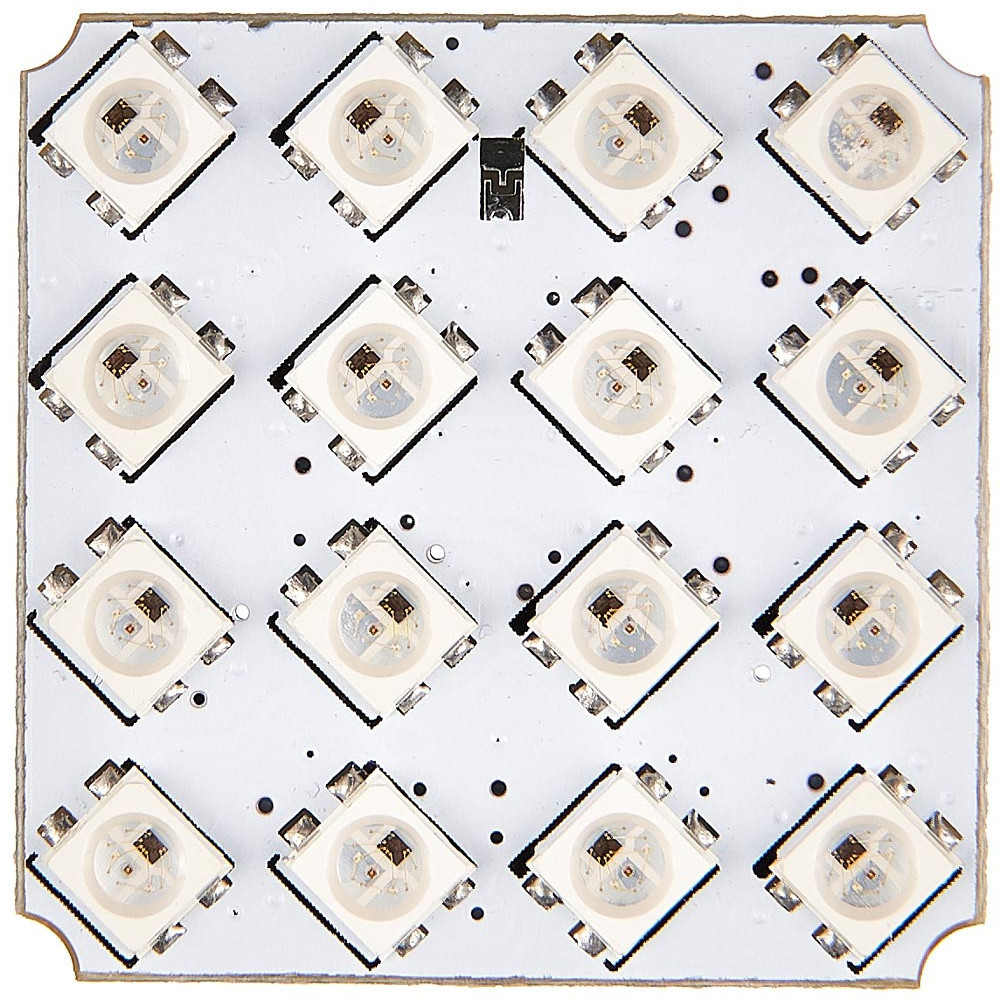

На квадратном модуле со стороной один дюйм поместилось 16 трехцветных светодиодов. У каждого светодиода собственный контроллер, цвет каждого меняется индивидуально.
Особенности
- Буфер преобразования логических уровней: модуль работает с сигналами 5 В и 3,3 В
- Крепление на лицевой панели устройства винтами М3

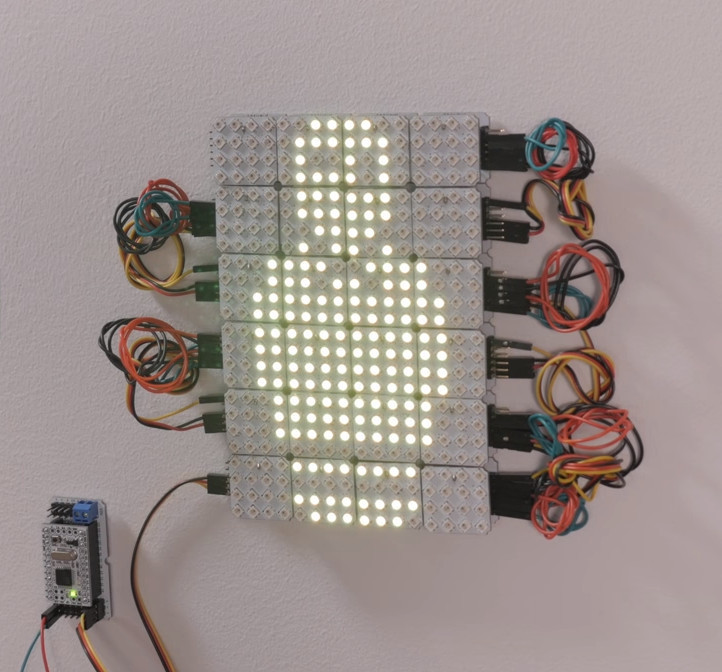

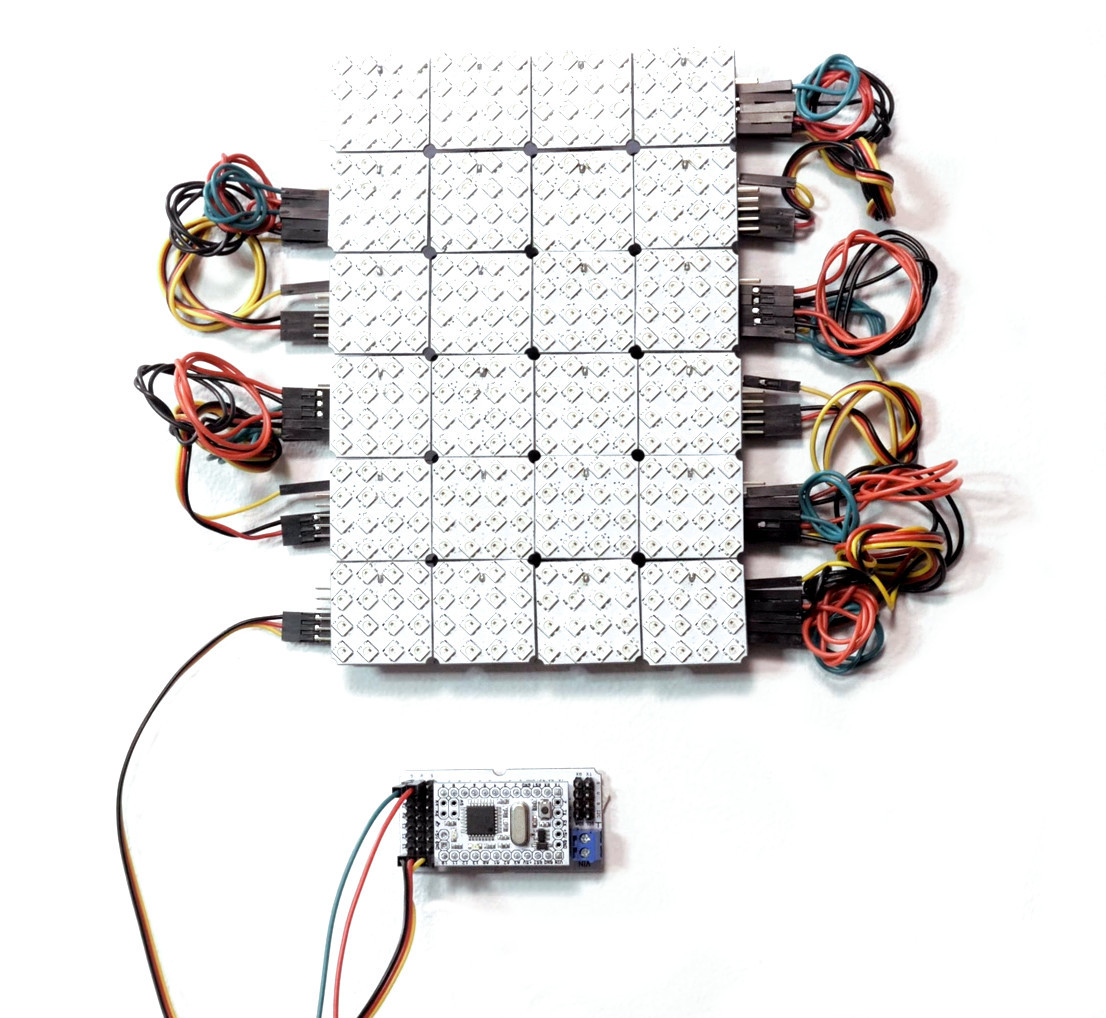

- Несколько матриц, установленных вплотную, образуют регулярную сетку светодиодов: так собираются световые панели любого размера
Подключение
Модуль соединяется с управляющей электроникой тремя проводами, шлейф для подключения входит в комплект.

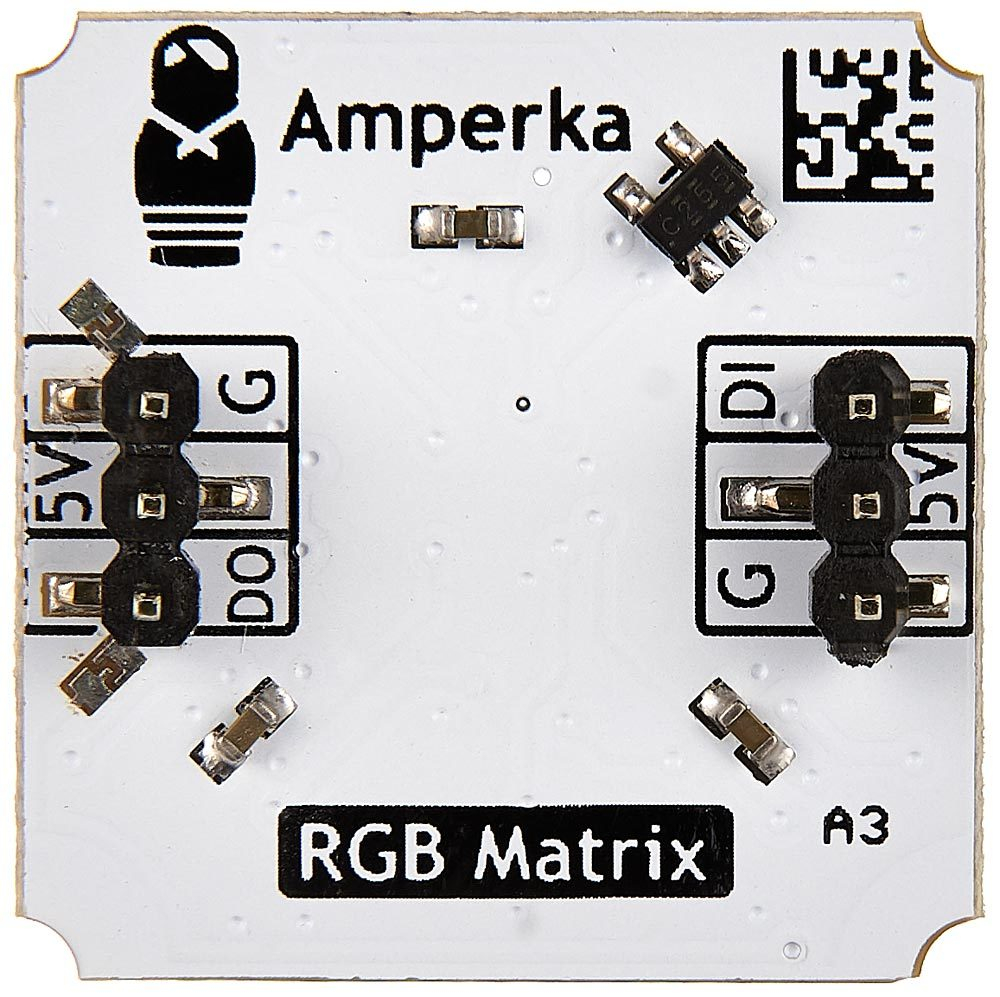

Правая группа пинов служит для подключения к микроконтроллеру:
- DI: цифровой вход модуля, подключите к любому цифровому пину микроконтроллера
- V: питание модуля, подключите к питанию микроконтроллера
- G: земля, соедините с землей микроконтроллера
При подключении к Arduino удобно использовать Troyka Shield, а с Troyka Slot Shield можно обойтись без проводов.
Чтобы соединить несколько модулей в цепочку, используйте левую группу пинов:
- DO: цифровой выход последнего RGB-светодиода
- V: питание линии
- G: земля линии
По умолчанию выходные пины не распаяны: перед началом работы с ними капните немного припоя на перемычки.
Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф, 1 шт
