Описание

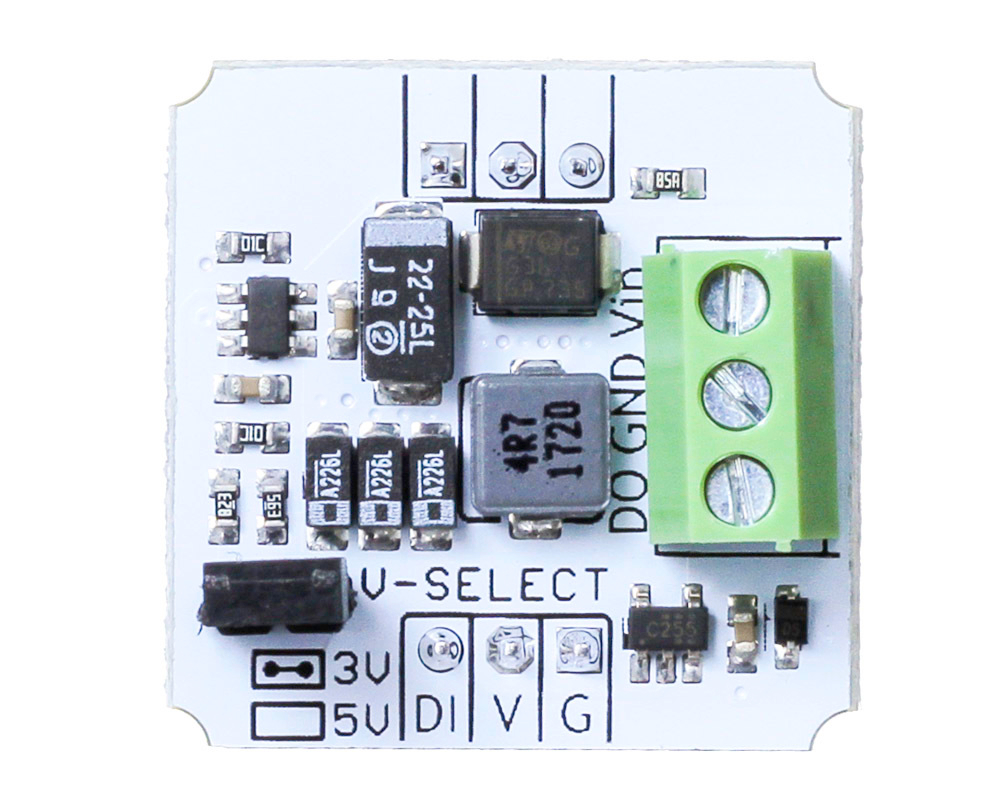

Компактный модуль решает две задачи: управляет лентами WS2812 и работает как понижающий преобразователь DC-DC.
Драйвер светодиодных лент WS2812
Адресные светодиодные ленты применяются в интерьере, рекламных конструкциях, светомузыкальных установках и системах наподобие Ambilight. Модуль упрощает подключение лент WS2812 к управляющей электронике: вставьте провода ленты в клеммник, закрутите винты и подключите модуль к управляющей плате.
Понижающий преобразователь DC-DC
На модуле установлен понижающий преобразователь TPS562200, который запитывает управляющую плату от блока питания светодиодной ленты. Модуль пригодится и без ленты, если нужно понизить входное напряжение 5–14 В до 3,3 или 5 В с выходным током до 2 А. Выходное напряжение 3,3 В выбирается джампером, без джампера выдается 5 В.
Подключение
К управляющей электронике модуль подключается через Troyka-контакты:
- сигнальный (DI): входные данные для светодиодной ленты с цифрового пина контроллера
- питание (V): выходное напряжение преобразователя DC-DC (3,3 или 5 В), которым питается контроллер
- земля (G): общая земля
Светодиодная лента WS2812 подключается через винтовой клеммник:
- сигнальный (DO): выходные данные для ленты, соединяются со входом DI на ленте
- земля (GND): общая земля
- питание (Vin): вход питания напряжением 12 В от светодиодной ленты или внешнего блока питания
При подключении к платформам форм-фактора Arduino R3 рекомендуется использовать Troyka Shield или Troyka Slot Shield, для микрокомпьютеров Raspberry Pi предусмотрен Troyka HAT. Модуль физически совместим с breadboard.
Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф, 1 шт
