Описание
С сенсором движения можно собрать умный выключатель даже без микроконтроллера: достаточно подключить модуль к реле. Три подстроечных резистора задают чувствительность, интервал и продолжительность срабатывания.

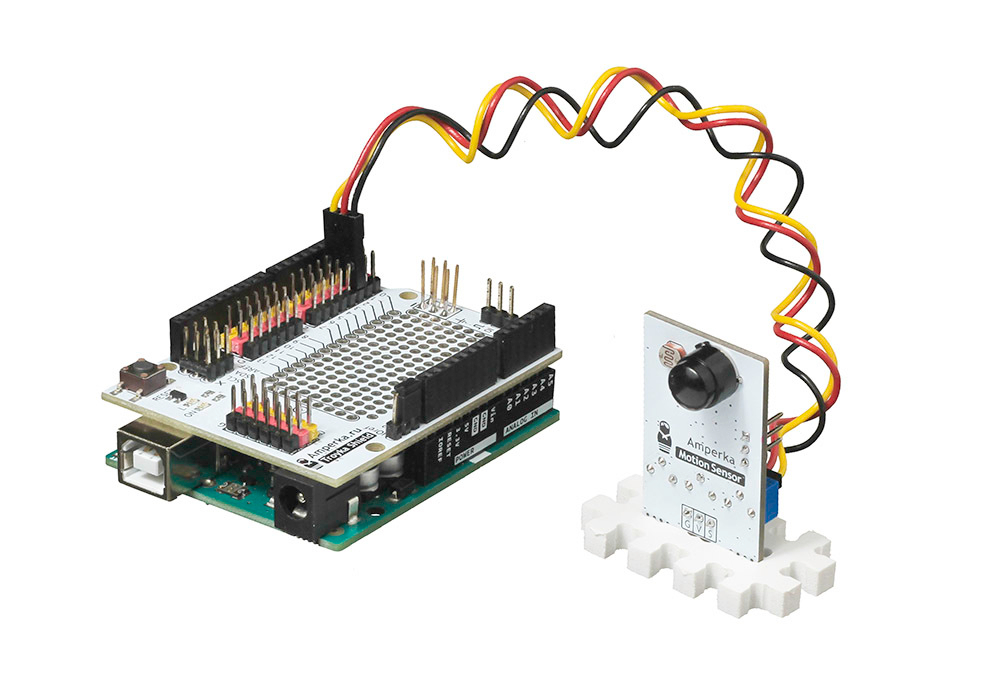

К платам Arduino, Iskra или Raspberry Pi модуль подключается Troyka-шлейфом. На плату передается цифровой сигнал: ноль в спокойном состоянии и логическая единица при обнаружении движения.
Принцип работы
Модуль основан на пироэлектрическом эффекте: под воздействием теплового излучения в кристалле возникают электрические импульсы. PIR-сенсор с двумя разнополярными чувствительными элементами считывает температуру окружающей среды. Когда в зоне видимости появляется теплый объект, на первом элементе возникает положительный импульс, а когда объект попадает в поле зрения второго элемента — отрицательный. Разнонаправленные импульсы фиксируются микросхемой обработки, и на выходе модуля появляется высокий логический сигнал.

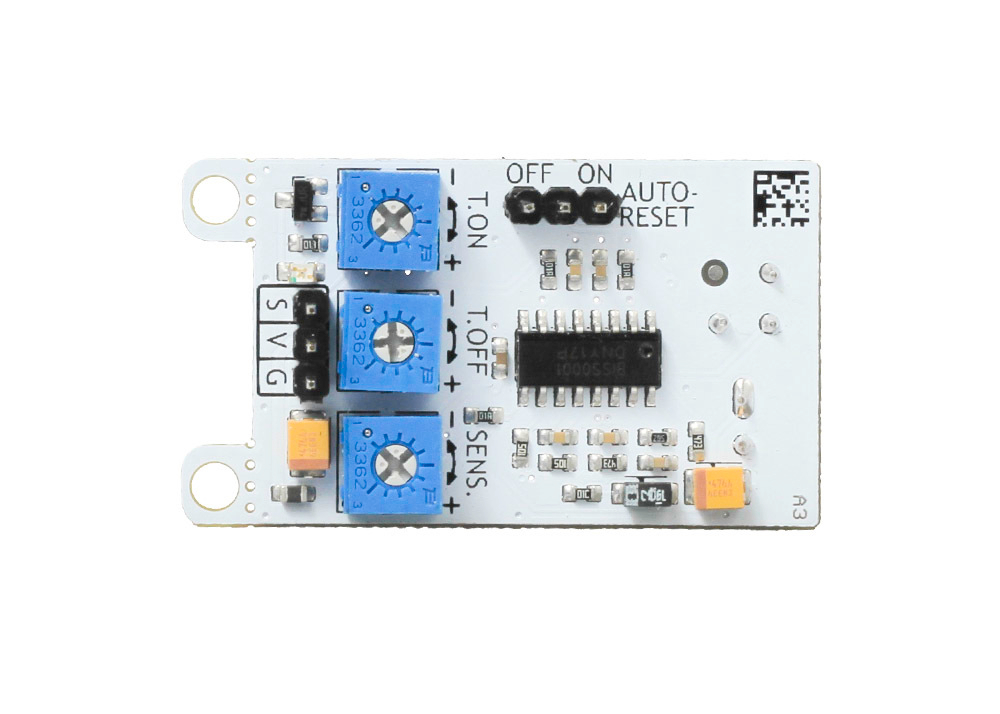

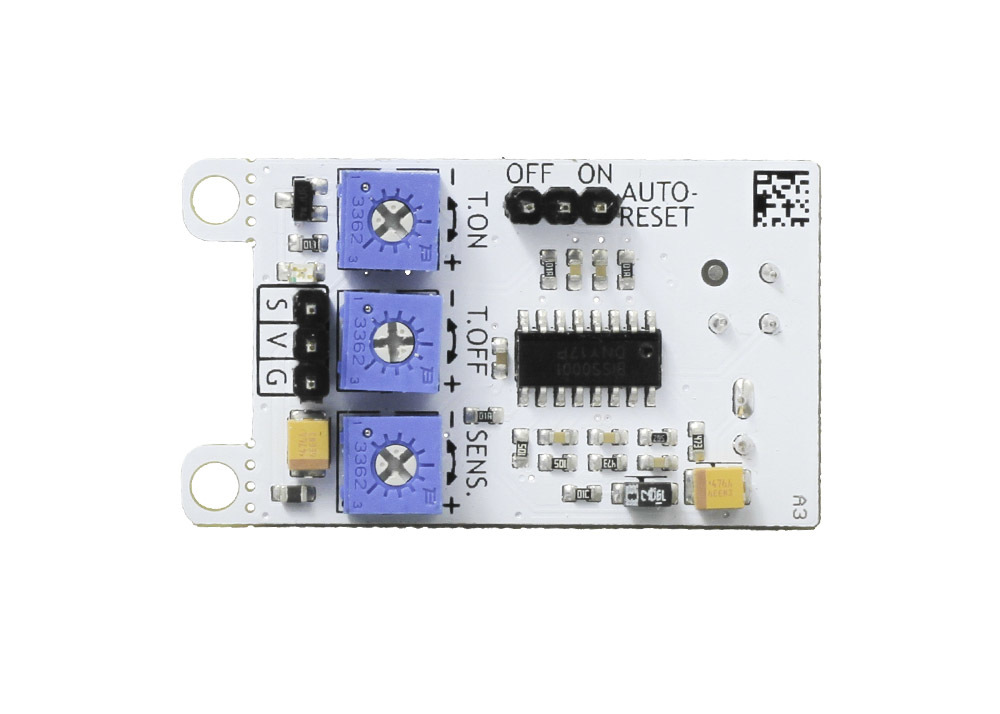

Настройка
- T.on — продолжительность высокого сигнала об обнаружении объекта, от 1 секунды до 5 минут
- T.off — время блокировки повторного срабатывания, от 0 до 5 секунд
- SENS — чувствительность сенсора
Режим работы выбирается джампером AUTO-RESET.
- ON — при обнаружении движения таймер задержки обнуляется и отсчет начинается заново
- OFF — датчик не реагирует на движение, пока не выключится по таймеру

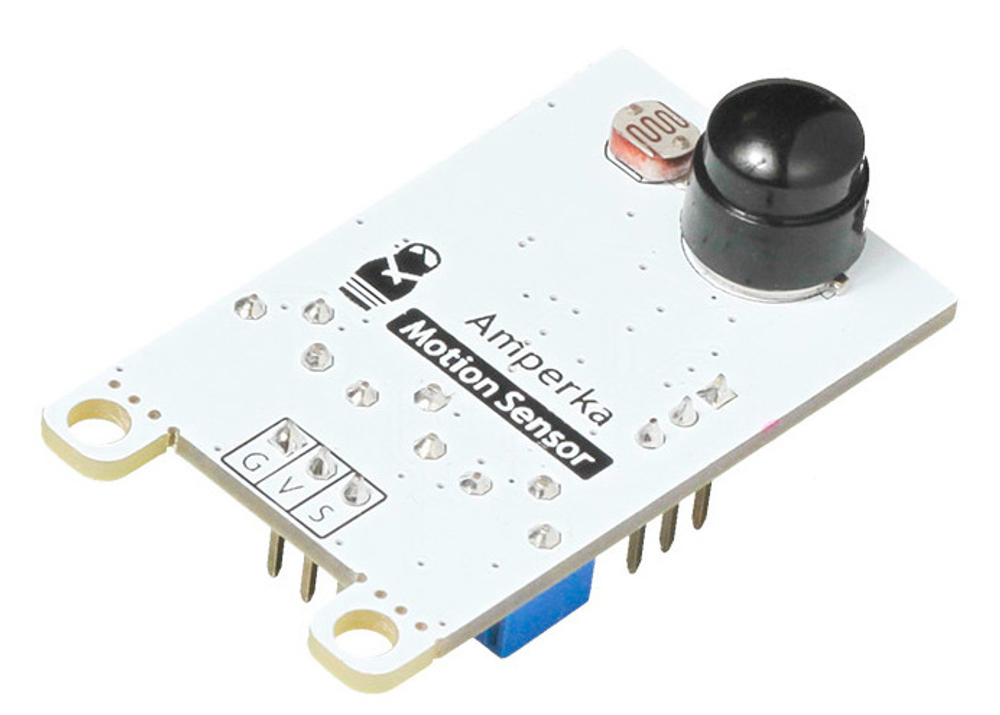

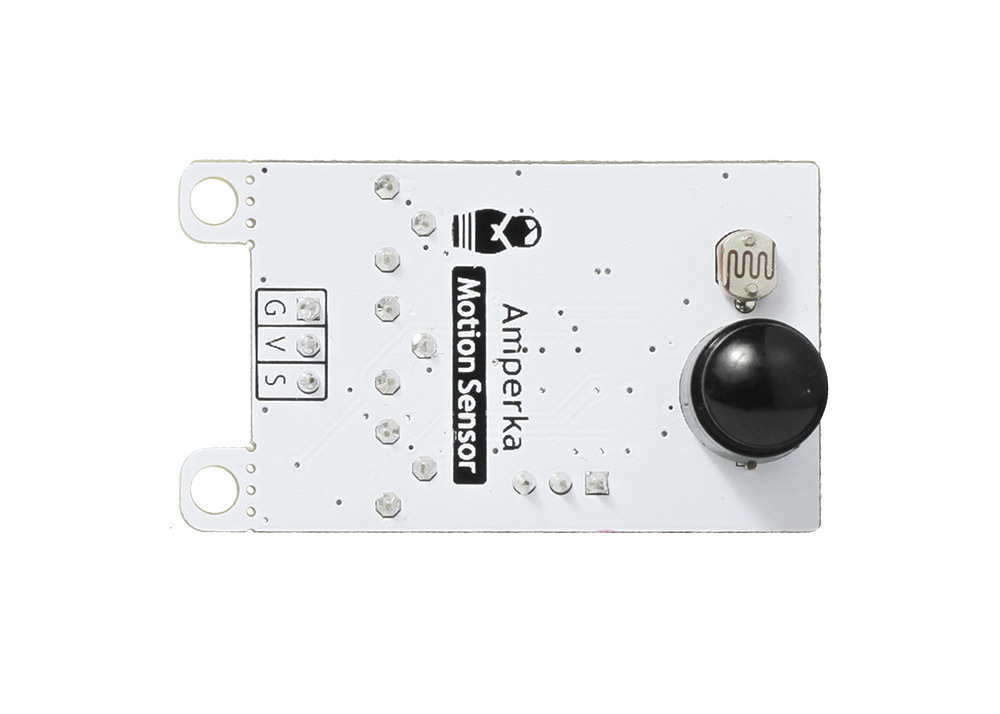

Подключение
- S (сигнальный) — цифровой выход сенсора, подключается к цифровому пину микроконтроллера
- V (питание) — к рабочему напряжению микроконтроллера
- G (земля) — к земле микроконтроллера
Комплектация
- Плата сенсора, 1 шт
- Джампер, 1 шт
