Описание

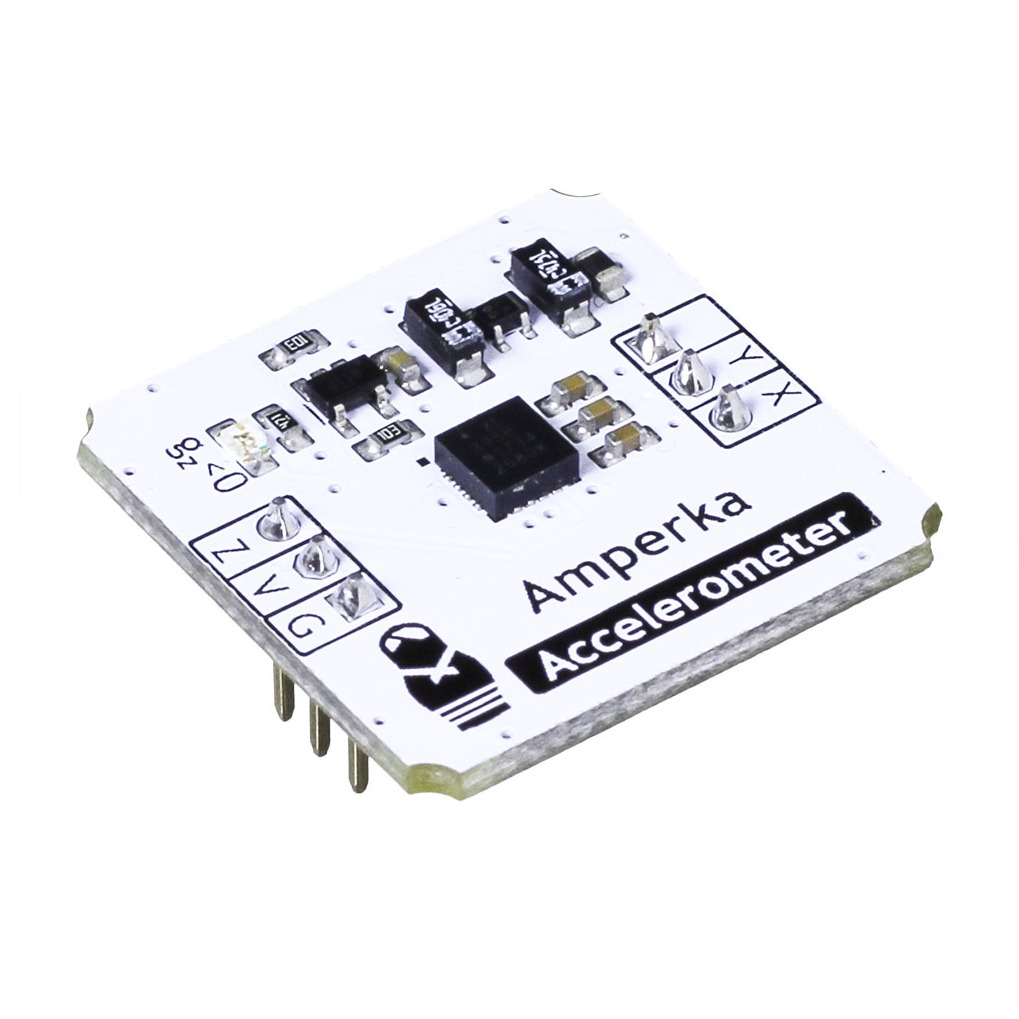

Если в проекте нужно знать, где находится центр Земли, а все пины I2C уже заняты, подойдет аналоговый акселерометр. Трехосный акселерометр (Troyka-модуль) определяет ускорение в направлении осей X, Y, Z и применяется для определения ориентации объекта в пространстве: углов крена и тангажа.
Особенности
- Модуль собран на чипе ADXL335 компании Analog Devices, изначально рассчитанном на рабочее напряжение от 1,8 до 3,6 В; электронная обвязка позволяет работать с трех- и пятивольтовой логикой
- Подойдет для плат Arduino и Iskra JS
- Ускорения по трем осям измеряются независимо и выводятся в виде изменения напряжения на трех пинах
Выходные данные акселерометра зависят от опорного напряжения управляющей платы, поэтому модуль необходимо калибровать. Для этого есть программа, которая упрощает процесс.
Подключение

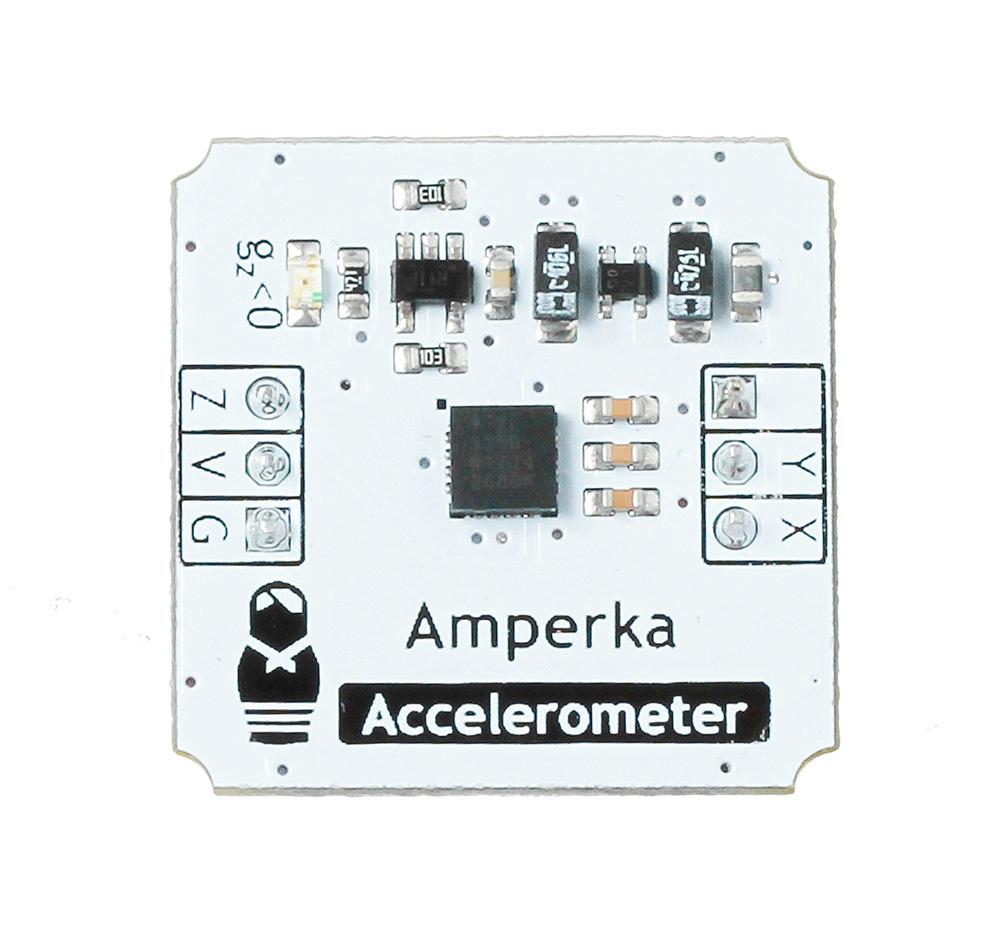

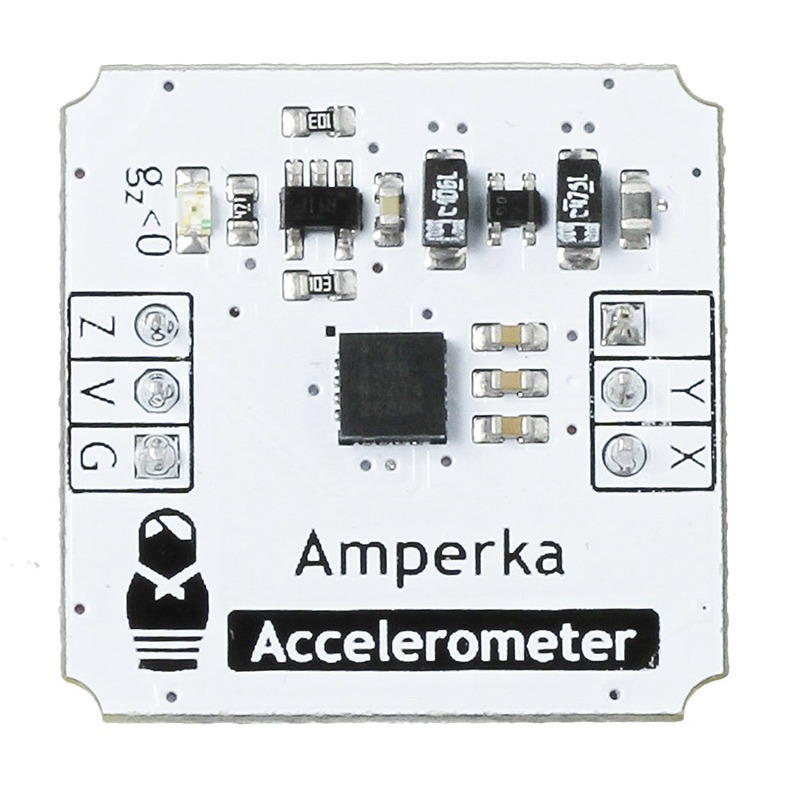

Датчик подключается двумя трехпроводными шлейфами. Нижняя тройка контактов служит для подключения питания и вывода ускорения по оси Z:
- Z: ускорение по оси Z, подключается к аналоговому входу микроконтроллера
- V: питание
- G: земля
В верхней тройке используются два контакта:
- X: ускорение по оси X, подключается к аналоговому входу микроконтроллера
- Y: ускорение по оси Y, подключается к аналоговому входу микроконтроллера
При подключении к Arduino или Iskra JS удобно использовать Troyka Shield. Шлейфы для подключения входят в комплект.
