Описание
Набор железа на базе ESP32 с датчиками и модулями позволит проводить лабораторные работы в технических вузах в рамках учебного курса IT Академии, посвященного Интернету вещей.
Вы сможете быстро собрать живые прототипы устройств, чтобы изучить принципы работы IoT на практике, включая способы связи между устройствами, основы межмашинного взаимодействия и работу с данными в облачной платформе.
Электроника
Основа набора — микроконтроллерная плата ESP32-WROOM-32 со встроенными Wi-Fi и Bluetooth. Можно объединить несколько плат ESP32 (в наборе их две) и обмениваться данными с другими устройствами по протоколу MQTT.
Контроллеру составляют компанию датчики и исполнительные устройства, из которых получится создать аналоги реально существующих IoT-систем или придумать собственные проекты на облачной платформе Интернета вещей.
Устройства собираются на макетной плате без пайки и зачистки проводов: все модули соединяются макетными проводами с удобными коннекторами. Это исключает риск порчи элементов, например из-за случайно отвалившегося провода.
Программирование
Изучать возможности ESP32 предстоит в среде разработки Visual Studio Code с расширениями ESP-IDF или PlatformIO.
Фреймворк разработки Espressif IoT на C/C++ сочетает ядро FreeRTOS, сетевой стек и множество готовых библиотек для аппаратной периферии, что помогает быстрее освоить программирование железа.
Для кого
Учебный курс по Интернету вещей рассчитан на студентов 2–3 курса технических специальностей с базовыми знаниями электроники и программирования. Набор станет полигоном для обкатки идей и создания рабочих прототипов устройств, которые затем при желании можно запустить в промышленное производство.

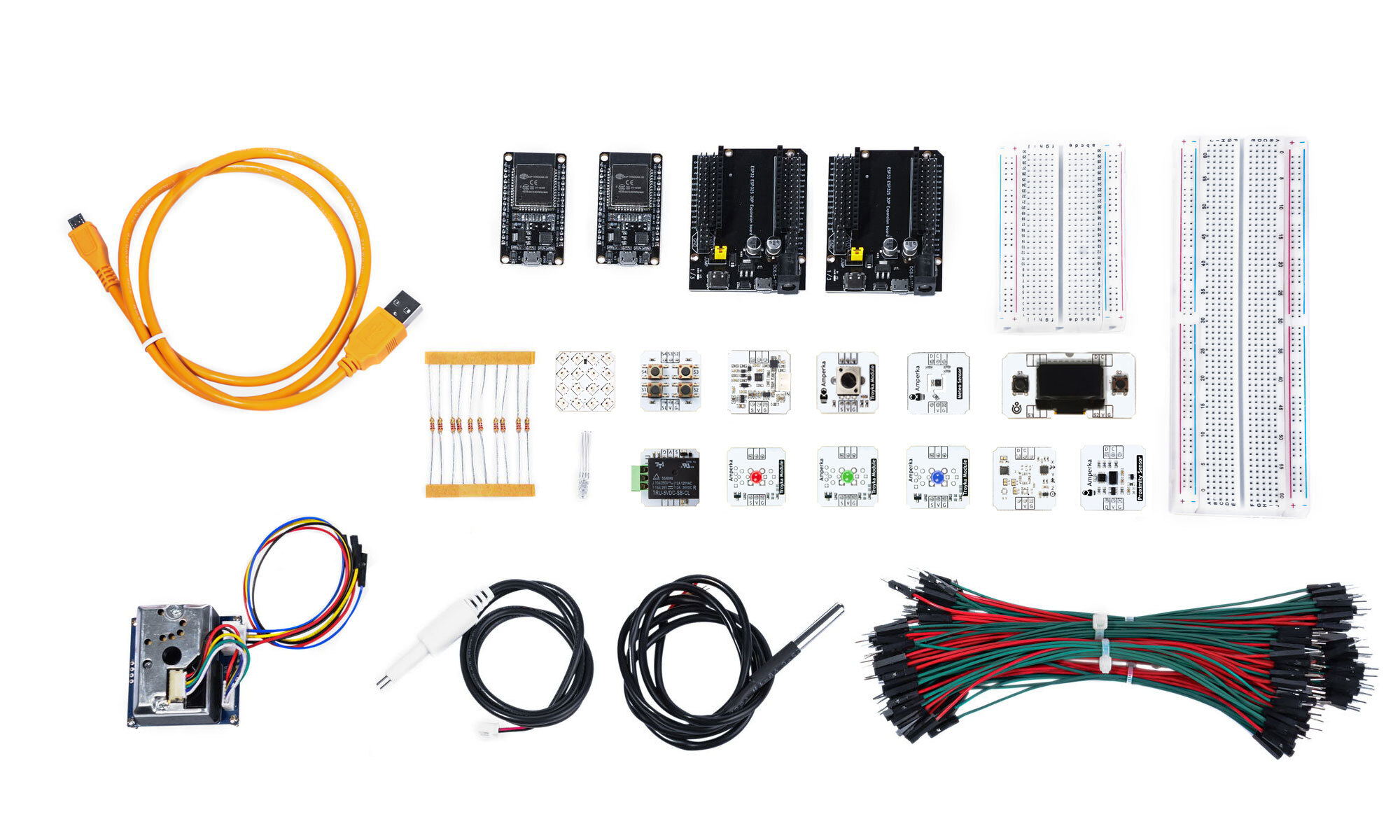

Комплектация
- Отладочная плата ESP32-WROOM-32 DevKit v1, 2 шт
- Плата расширения ESP32 Shield (30 пинов), 2 шт
- Светодиодная RGB-матрица 4 × 4 (Troyka-модуль), 1 шт
- Мини-реле (Troyka-модуль), 1 шт
- OLED-дисплей (Troyka-модуль), 1 шт
- Красный светодиод 5 мм (Troyka-модуль), 1 шт
- Зеленый светодиод 5 мм (Troyka-модуль), 1 шт
- Синий светодиод 5 мм (Troyka-модуль), 1 шт
- Трехцветный светодиод, 1 шт
- Цифровой метеодатчик (Troyka-модуль), 1 шт
- Цифровой акселерометр (Troyka-модуль), 1 шт

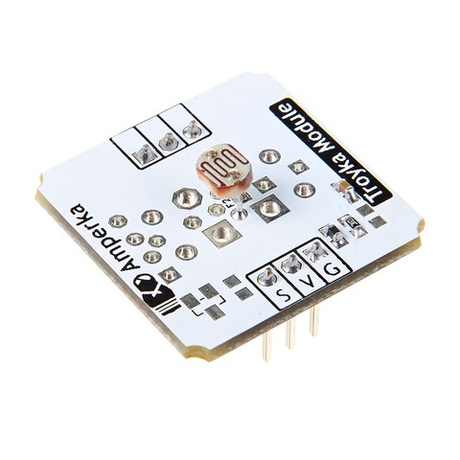

- Датчик приближения и освещенности, 1 шт
- Четырехкнопочная клавиатура (Troyka-модуль), 1 шт
- Потенциометр (Troyka-модуль), 1 шт
- TDS-метр для воды (Troyka-модуль), 1 шт
- Герметичный датчик температуры DS18B20, 1 шт
- Датчик пыли Sharp GP2Y1010AU0F, 1 шт
- Резисторы 220 Ом, 10 шт
- Breadboard, 1 шт
- Breadboard Half, 1 шт
- Провода «папа-папа», 3 комплекта по 20 шт
- Провода «мама-мама», 20 шт
- Провода «мама-папа», 20 шт
- Кабель USB (A — Micro USB), 2 шт

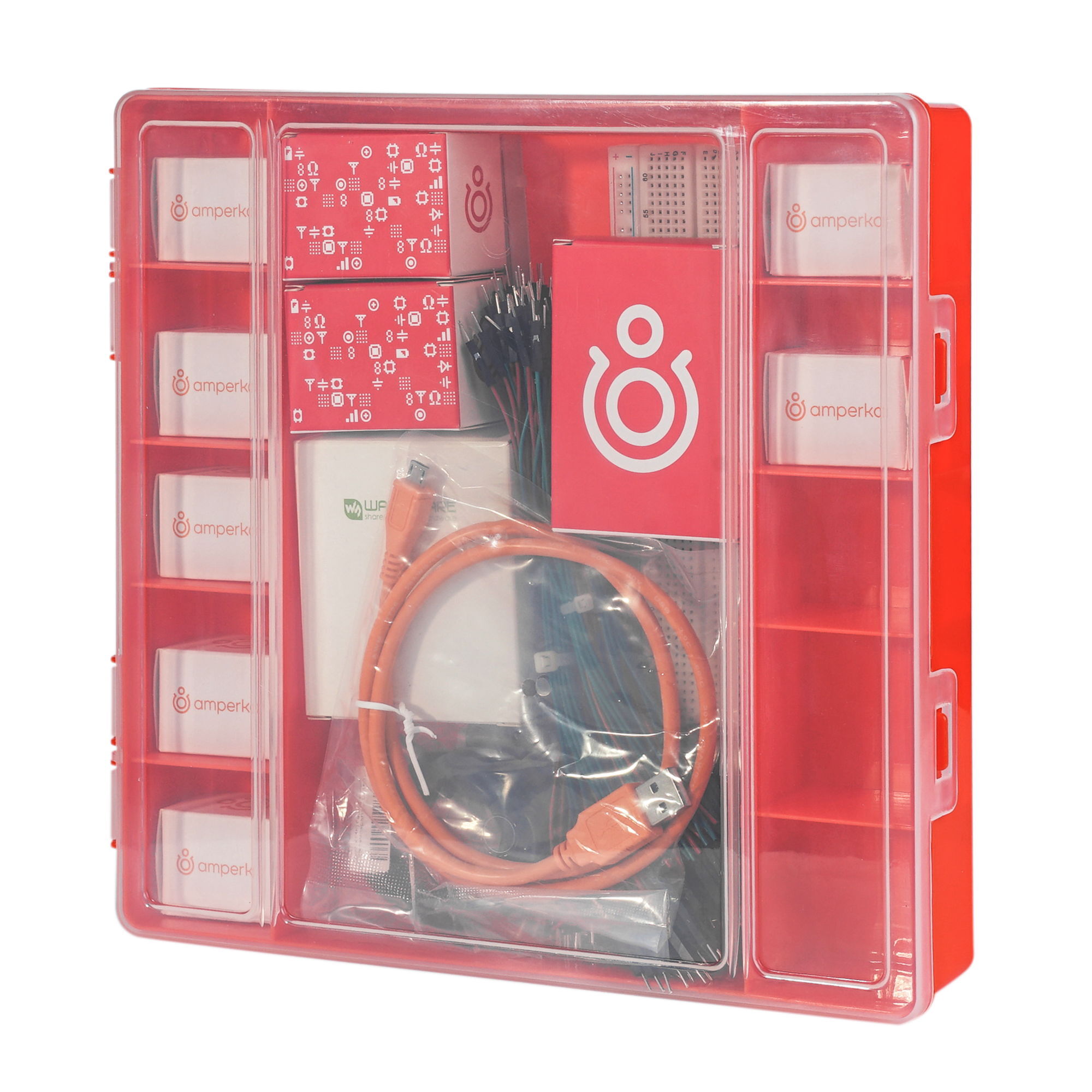

- Кейс для хранения, 1 шт
