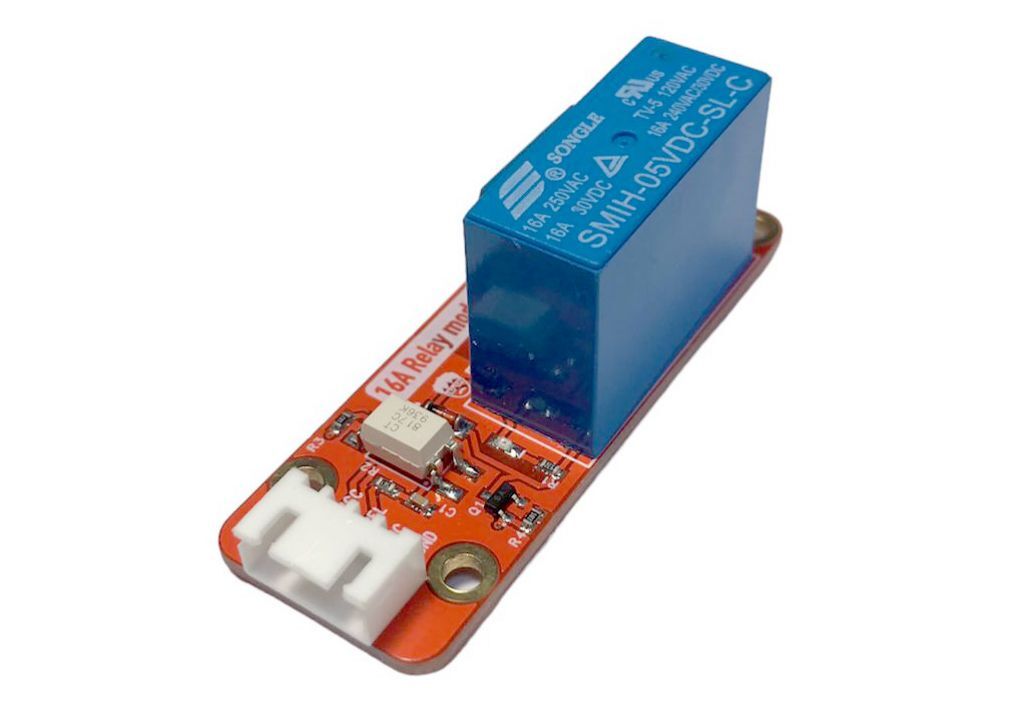

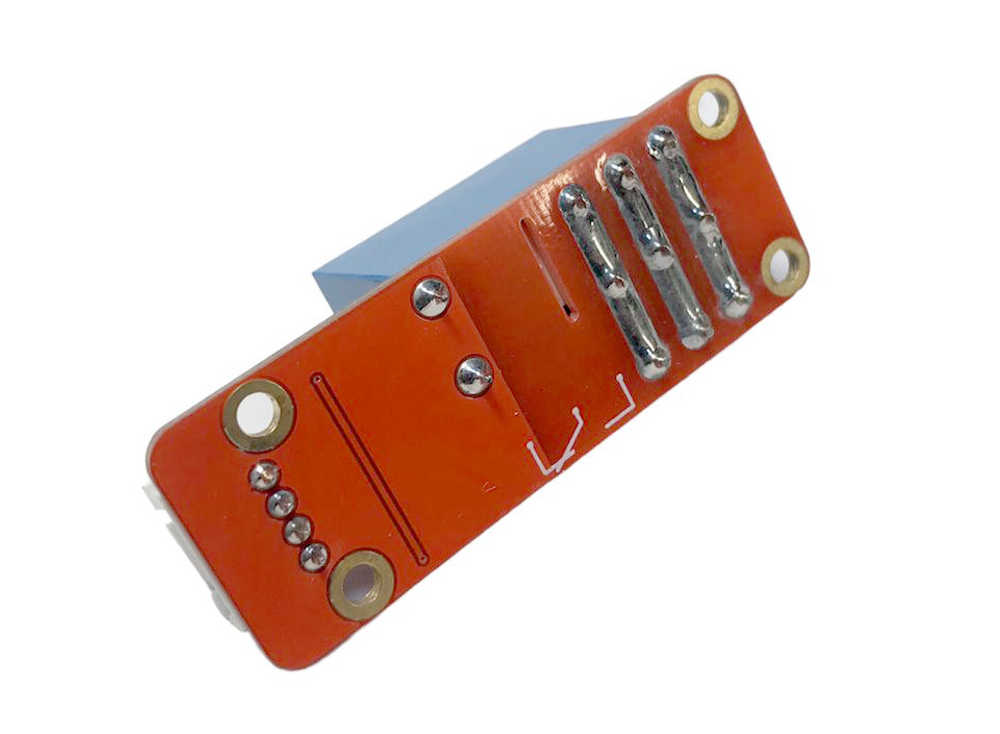

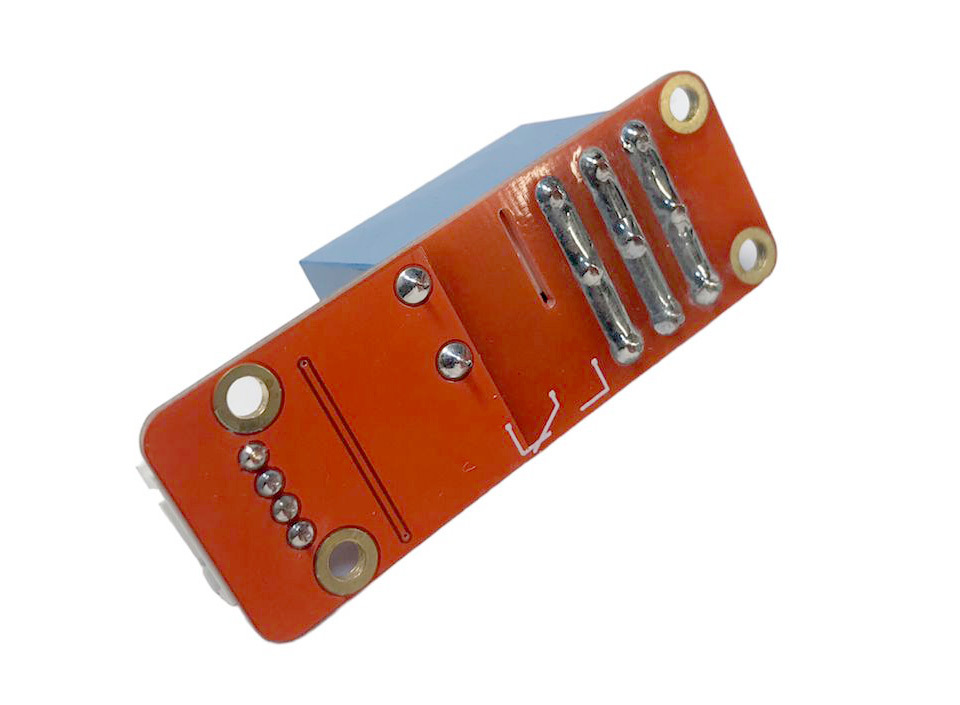

Модуль представляет собой функционально законченную конструкцию, и содержит всю электронную обвязку необходимую для управления реле. Так что Вам уже не нужно беспокоиться об этом при подключении, достаточно просто подать питание и подключить нагрузку. На модуле расположен светодиод, который всегда подскажет — замкнуто реле или нет.
Реле срабатывает когда на вход модуля подаётся логическая единица. При этом управление производится через встроенный ключ, что даёт возможность использовать в качестве управляющего сигнала любое напряжение от 3 до 5 вольт.
Подключение
Релейный модуль подключается к управляющему устройству макетными проводами или шлейфом:
VCC — напряжение питания 5 В
REL — подключается управляющий контакт контроллера (логическая 1 или 0)
NC — не используется
GND — соединяется с одноименным выводом управляющего устройства
Клеммник предназначен для подключения нагрузки, которая будет замыкаться и размыкаться.
Релейный модуль способен выдержать нагрузку до 16 А переменного тока при напряжении 250В, или до 16 А постоянного тока при напряжении 30 В.
Технические характеристики
| Рабочее напряжение модуля: | 5 В |
|---|---|
| Максимальное напряжение нагрузки: | 30 В, 250 В |
| Максимальный ток на канал: | 16А |
| Сопротивление изоляции реле: | выше 100 МОм |
| Время срабатывания реле при включении: | до 10 мс |
| Время срабатывания реле при выключении: | до 5 мс |
| Скорость механических переключений: | до 300 операций/мин |
| Рабочая температура: | -25..+70 °C |
| Рабочая влажность: | 45..85% |
| Размеры: | 50х22x25 мм (ДхШхВ) |
