Описание
Силовой ключ на полевом транзисторе с каналом P-типа подойдет для коммутации цепей с большим постоянным током: например, для управления электрическими замками в охранных системах или автомобильными системами с общим минусом на шасси. Транзистор и вся необходимая обвязка уже собраны в виде готового Troyka-модуля, без пайки и макетной платы.

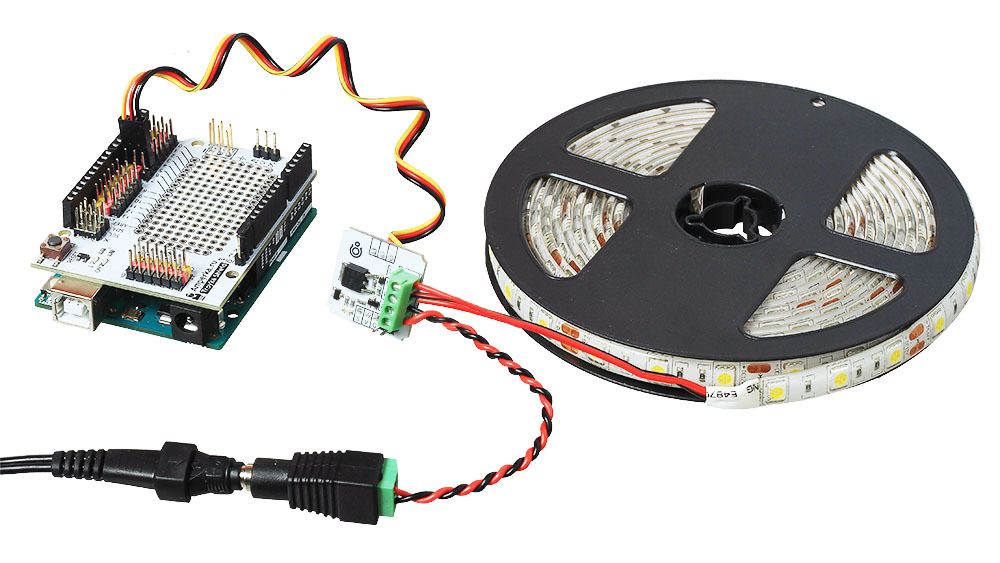

Преимущество транзисторного ключа перед обычным реле: нагрузкой (яркостью светодиодов, скоростью электродвигателя и т. п.) можно плавно управлять с помощью ШИМ, а не только включать и выключать питание.
Отличия N- и P-канальных ключей
Силовые ключи на N- и P-канальных полевых транзисторах решают похожие задачи, но по-разному управляют нагрузкой. Ключ на N-канальном транзисторе переключает минусовой контакт нагрузки, а для управления достаточно напряжения ТТЛ-схем; этот вариант чаще всего используется с Arduino и другими микроконтроллерами. P-канальный транзистор переключает плюсовой контакт нагрузки, но для управления им нужны более высокие уровни напряжения.

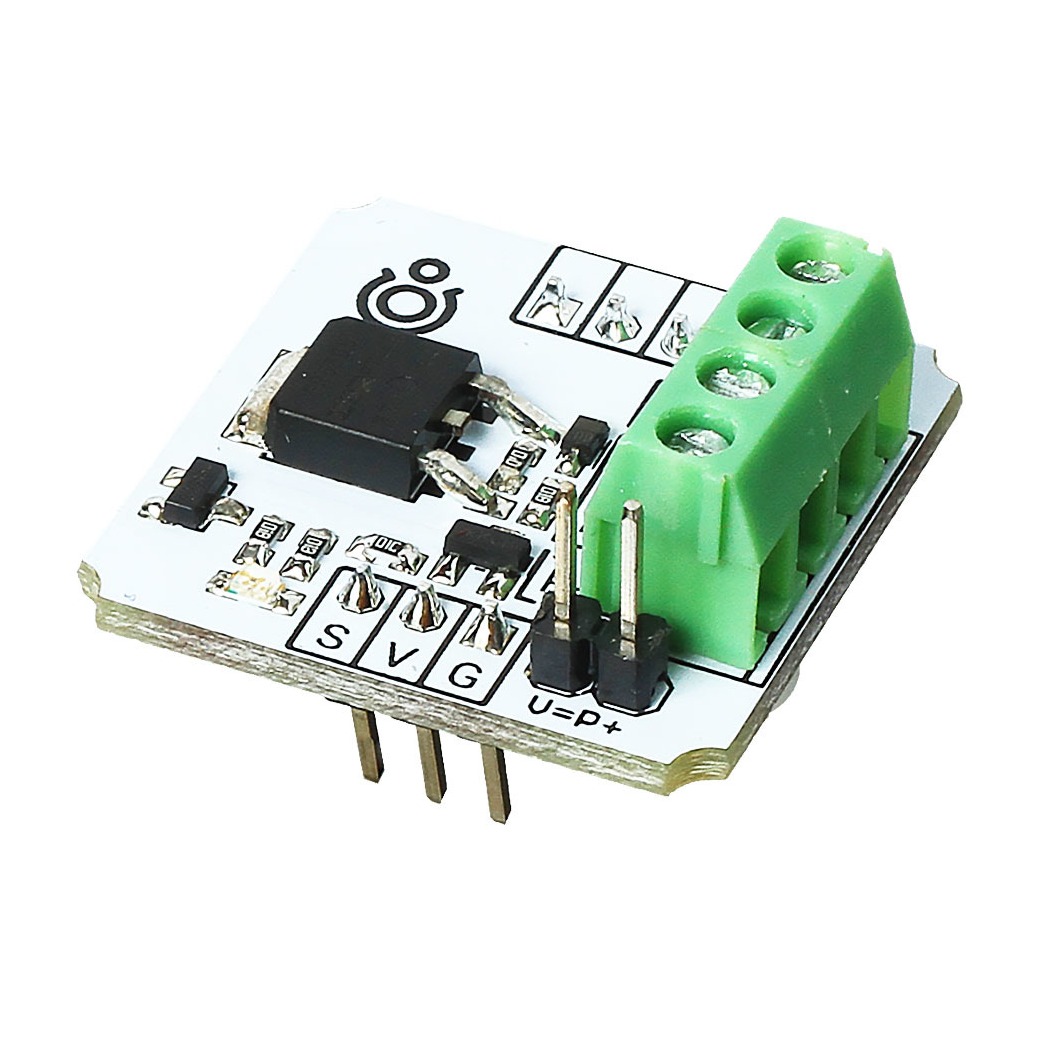

Начинка и управление
В модуле установлен P-канальный полевой транзистор с дополнительной обвязкой, которая позволяет управлять им точно так же, как N-канальным. Подойдет любая управляющая плата с напряжением логических уровней 3,3–5 В: при подключении к Arduino разницы не будет, кроме того, что коммутируется плюсовой контакт.
При логическом нуле на управляющем контакте ключ разомкнут, при логической единице замыкается, и через транзистор начинает протекать ток. Светодиод на модуле показывает состояние: горит при открытом транзисторе и гаснет при закрытом. При ШИМ-сигнале яркость светодиода пропорциональна коэффициенту заполнения.
Подключение
Модуль подключается к управляющей плате через группу Troyka-контактов:
- Сигнальный (S): управляющий контакт ключа, подключается к цифровому пину микроконтроллера
- Питание (V): рабочее напряжение контроллера
- Земля (G): земля микроконтроллера

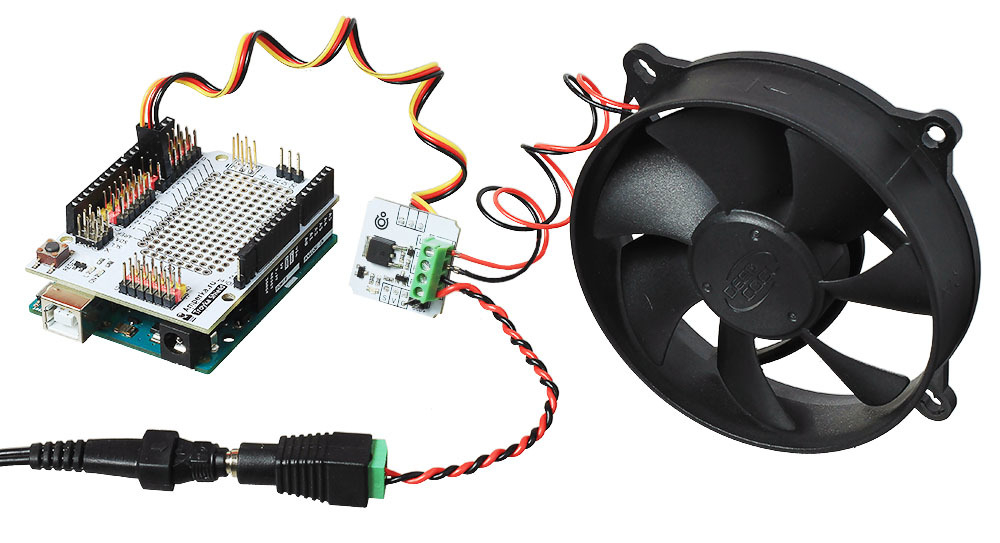

Для подключения к Arduino пригодятся Troyka Shield и трехпроводной шлейф из комплекта, а с Troyka Slot Shield можно обойтись вовсе без проводов.

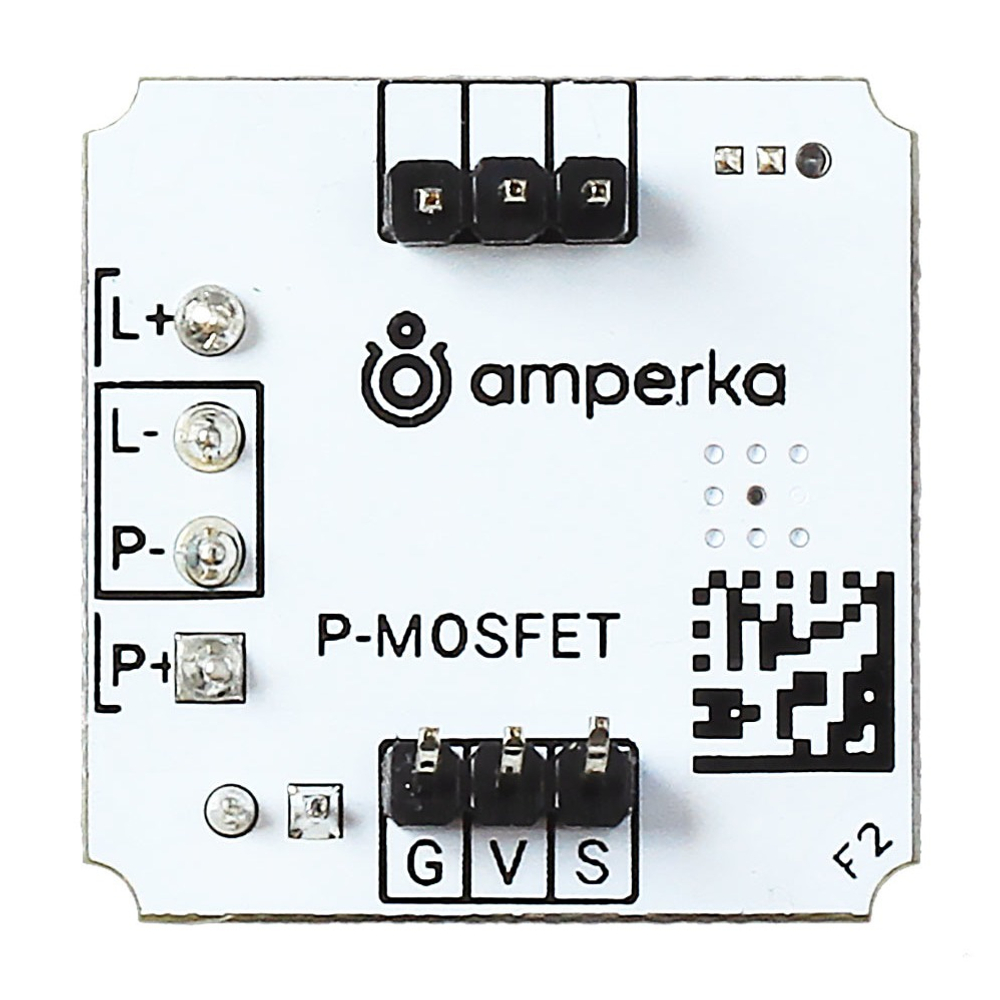

Нагрузка подключается к винтовым колодкам L+ и L− с соблюдением полярности, источник питания нагрузки — к колодкам P+ и P−. Контакты L− и P− на модуле объединены, а ключ коммутирует контакты L+ и P+.
Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф, 1 шт
