Описание

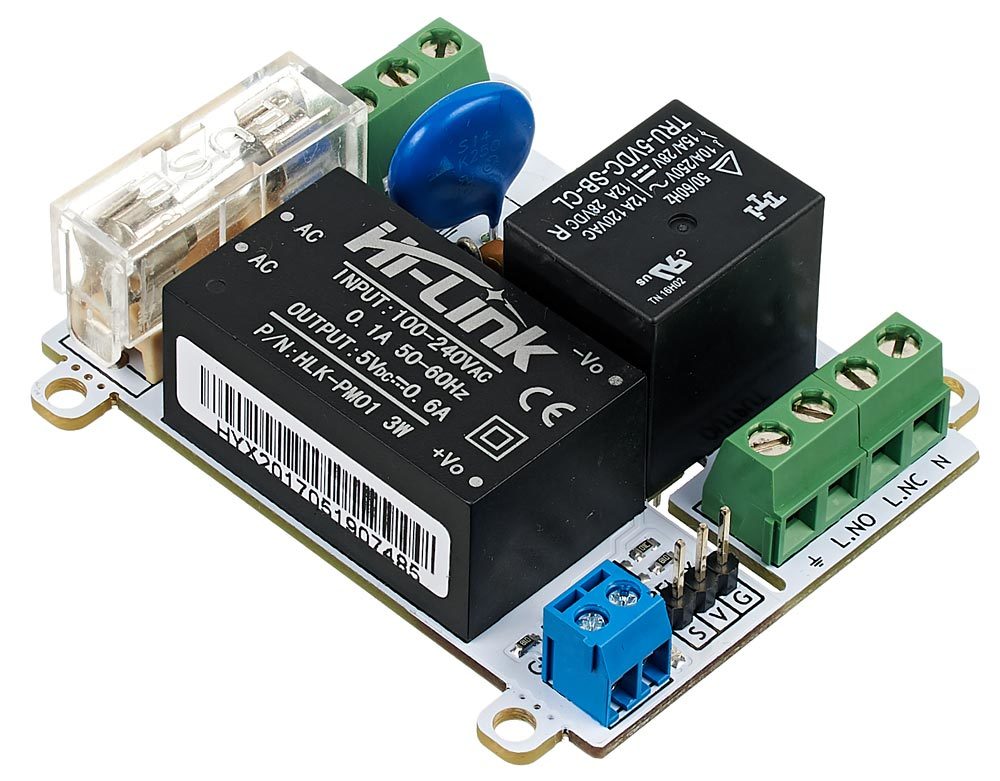

Модуль объединяет электромеханическое реле и импульсный преобразователь питания. Он коммутирует электрические цепи с током до 10 А и питает управляющую плату от обычной розетки.

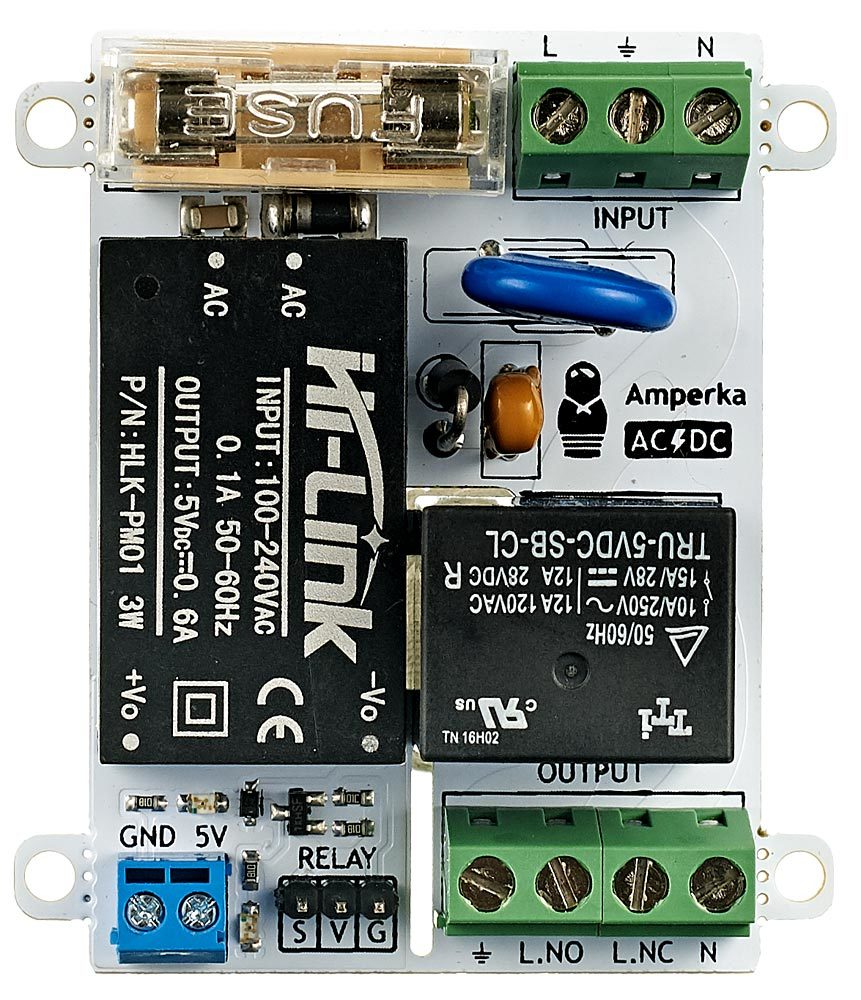

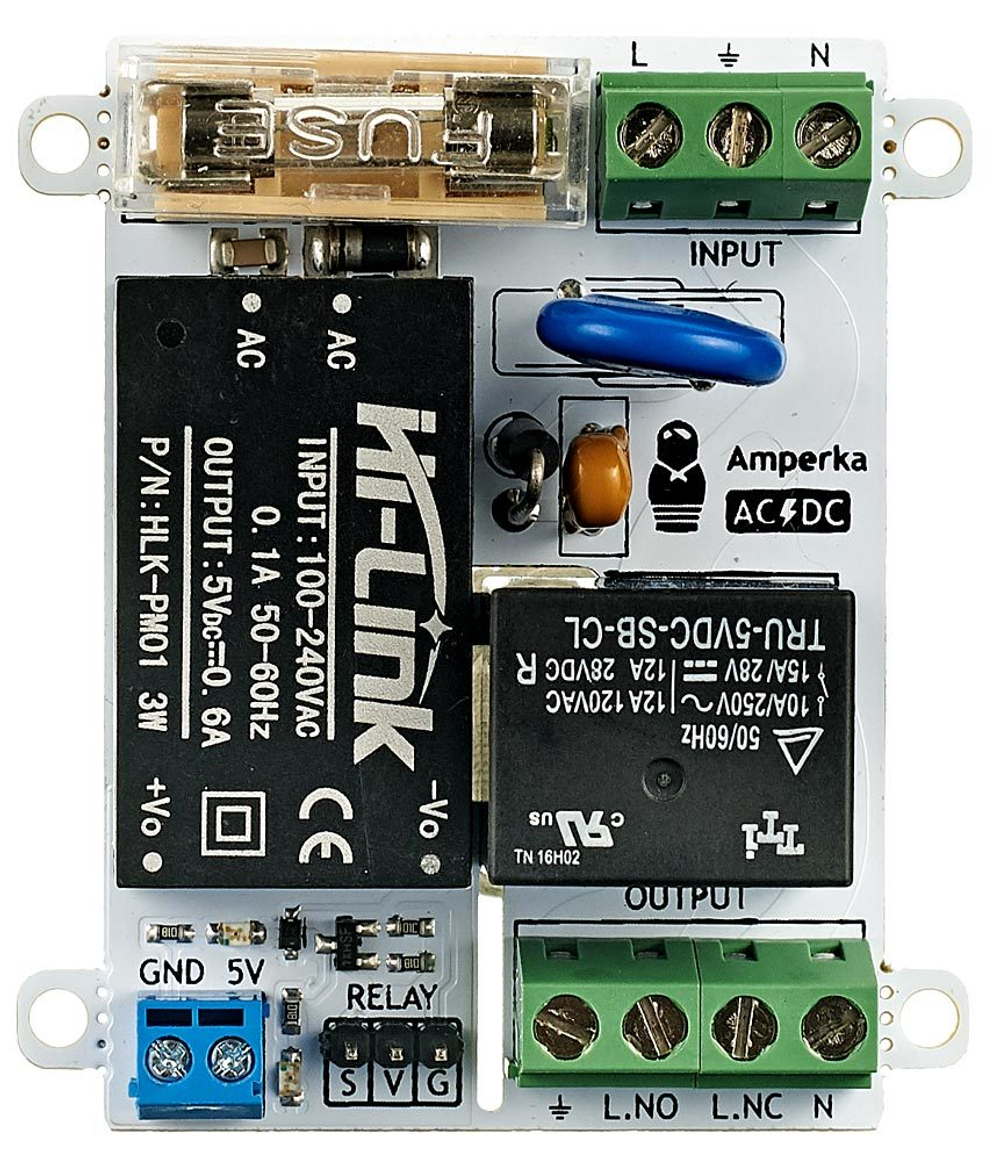

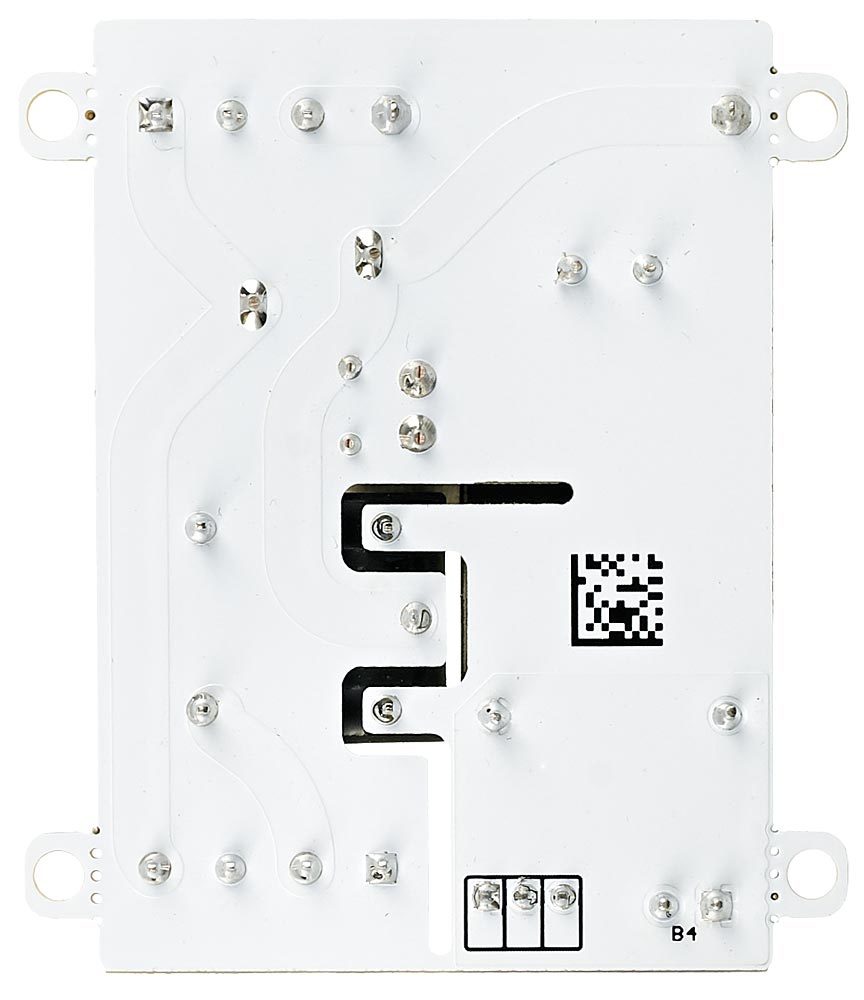

Модуль легко установить в разрыв электрической цепи: с одной стороны платы — контакты для подключения к бытовой сети 220 В, с другой — контакты для подключения микроконтроллера и выходы реле. Модуль крепится ушками под винты М3, а ненужные ушки легко откусить бокорезами.
Блок питания
Стабилизированный импульсный блок питания преобразует переменный ток в постоянный. Напряжение на выходе всегда равно 5 В независимо от нагрузки, поэтому модуль подойдет для питания Arduino, Iskra или Raspberry Pi. При подключении к сети рядом с блоком питания загорается светодиод 5 V.
Входная группа винтовых клемм INPUT расположена в верхней части модуля, рядом с предохранителем.
- L — фаза бытовой сети
- Центральная клемма — заземление
- N — ноль
Управляющая плата получает питание с двух синих винтовых клемм в левом нижнем углу модуля, для подключения подойдут провода «папа-папа».
- GND — земля преобразователя, к земле управляющей платы
- 5V — питание преобразователя, к шине 5 В управляющей платы
Реле
Реле — механический рубильник, которым управляет микроконтроллер. Электрической связи между управляющей электроникой и коммутируемой нагрузкой нет, поэтому помехи не испортят устройство. С помощью реле можно включать и выключать электроприборы, подключенные к сети 220 В. Обвязка для управления реле уже встроена, а светодиод показывает, замкнуто реле или нет.
Силовая нагрузка подключается к четырехконтактной зеленой колодке OUTPUT в правом нижнем углу модуля.
- Левая клемма — заземление цепи
- L.NO — нормально разомкнутый (NO) вывод реле
- L.NC — нормально замкнутый (NC) вывод реле
- N — контакт, подключенный к питающей сети через входную клемму N
Подключение

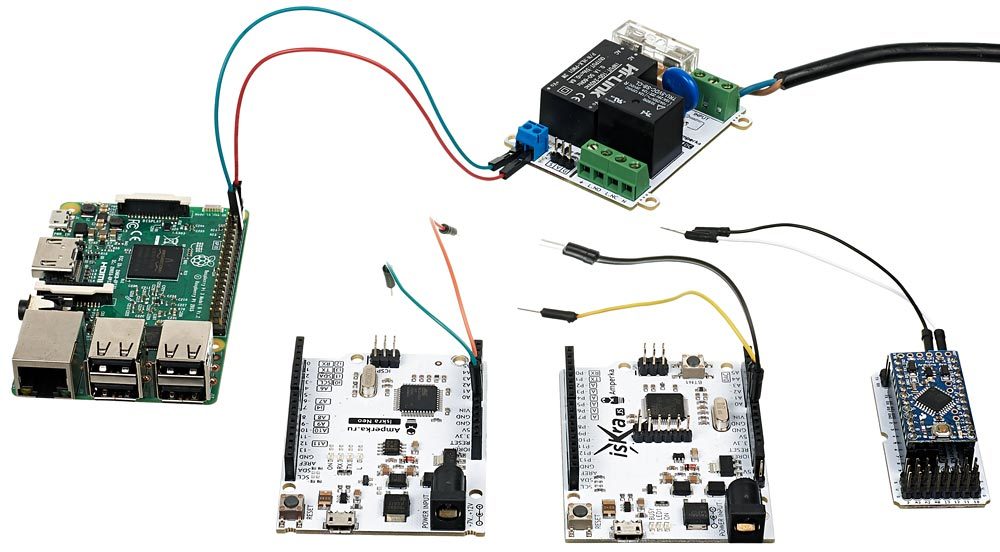

Модуль подключается к трем пинам управляющей платы, при подключении к Arduino и Iskra JS удобно использовать Troyka Shield.
- G (земля) — к земле управляющей платы
- V (питание) — к шине 5 В управляющей платы
- S (сигнальный) — пин управления реле, к цифровому выходу микроконтроллера
Реле управляется через встроенный ключ, поэтому управляющим сигналом может служить напряжение от 3 до 5 В.
Внимание! Если есть сомнения, как подключить к реле электроприбор, работающий от сети 220 В, остановитесь: можно устроить пожар или получить смертельный удар током. Приступайте, только если хорошо понимаете принцип работы реле и опасности высокого напряжения.
Комплектация
- Zelo-модуль, 1 шт
- Трехпроводной шлейф, 1 шт
