Описание

С этой платой расширения устройство получает возможности мобильного телефона. GPRS Shield совместима с платами Arduino и Iskra, работающими как на уровне 5 В, так и на уровне 3,3 В. Плата производится в России.

• Отправка команд на устройство через SMS
• Запрос состояния и получение уведомлений через SMS
• Звонки на устройство и IVR-сценарии
• Прием звонков с устройства, чтобы послушать, что происходит вокруг
• Выход в интернет, опрос веб-сервисов, протоколирование данных

Например, можно сделать GSM-управление бойлером на даче, телефон-игрушку для ребенка или мониторинг подвала в гараже.

Особенности

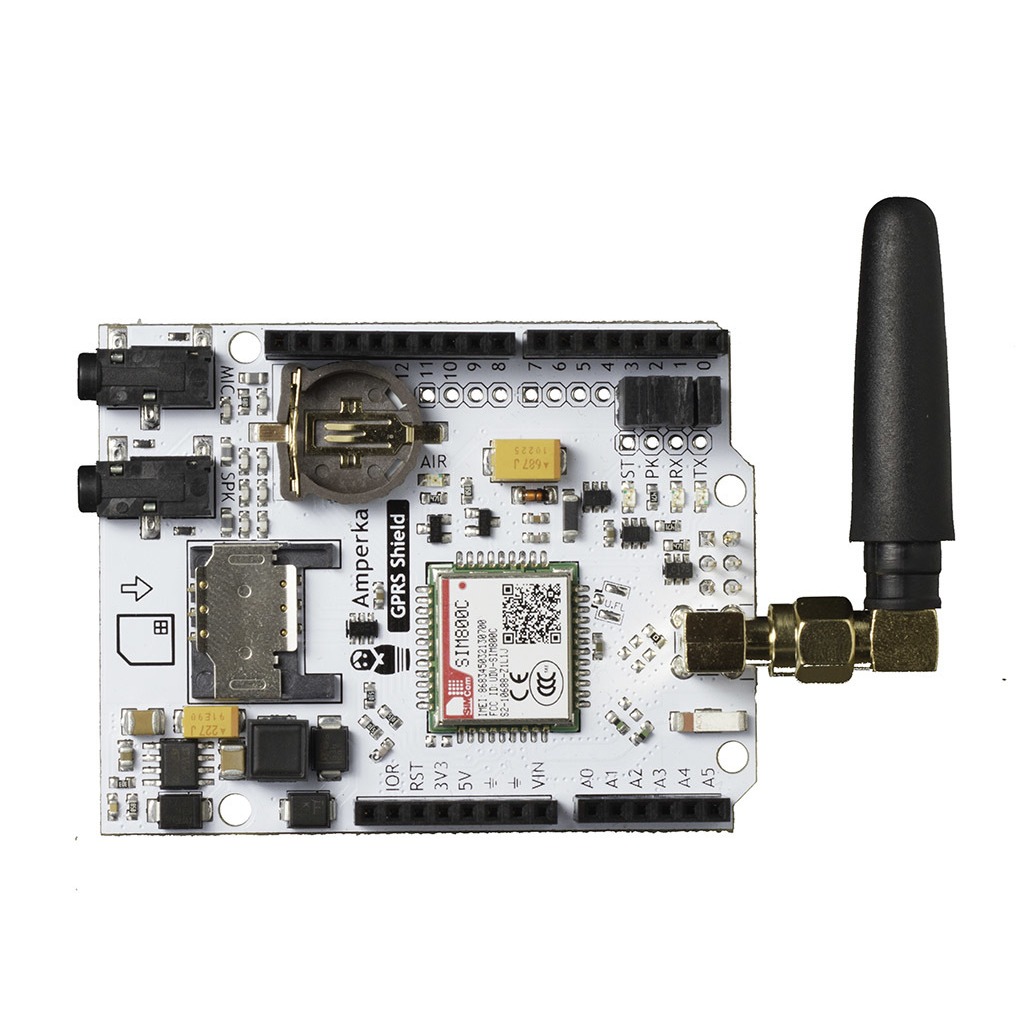

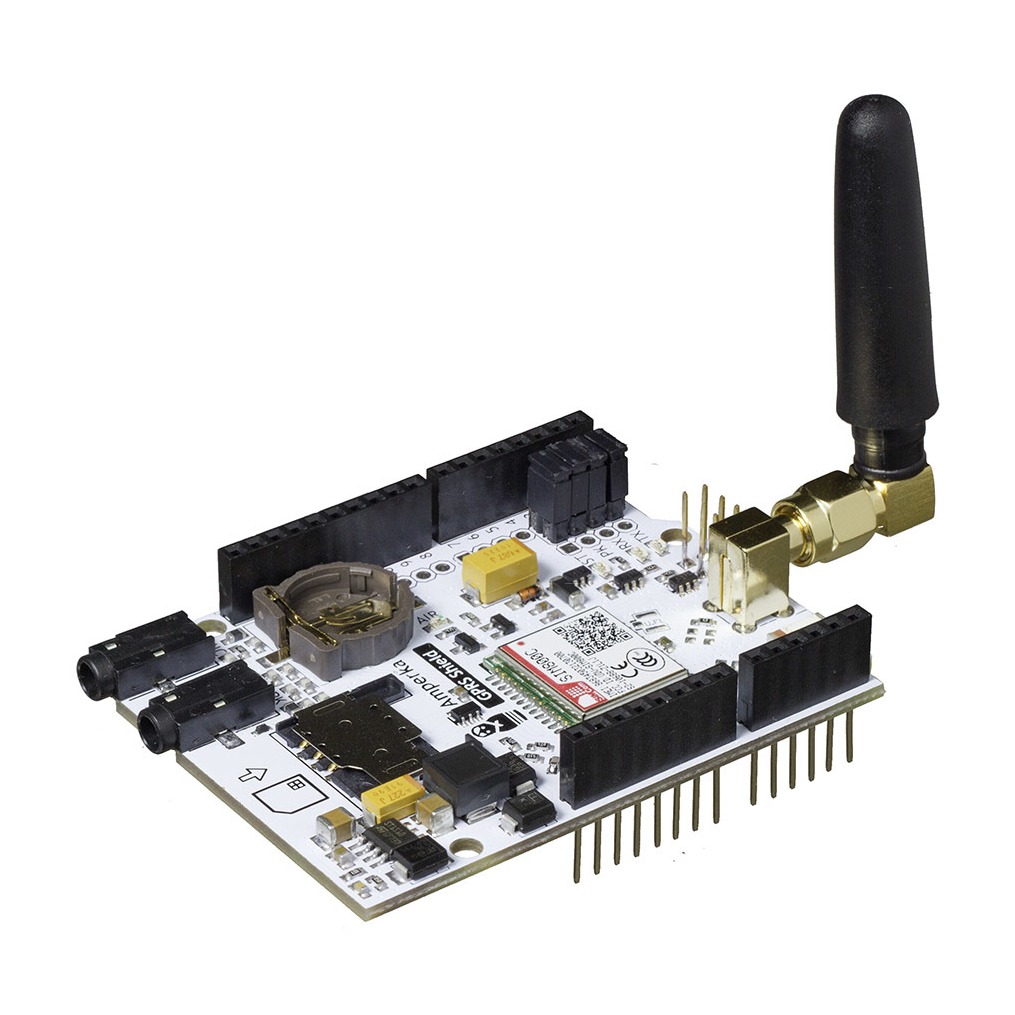

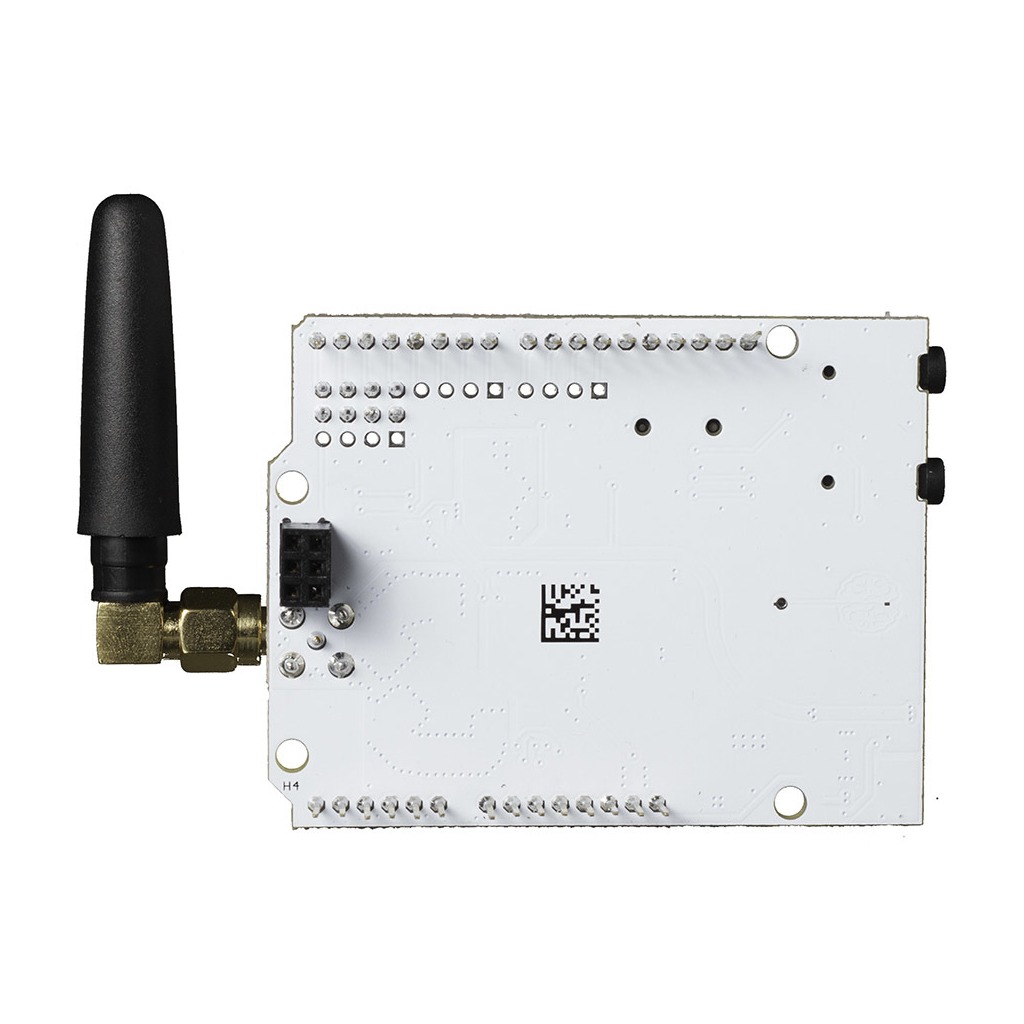

Плата построена на модуле SIMCom SIM800C, у которого есть собственный модуль Bluetooth (работа с ним аналогична HC-05). Помимо чипа, на плате размещены:

• Слот для полноразмерной SIM-карты
• Стандартные гнезда 3,5 мм для динамика и микрофона
• Гнездо для батарейки CR1225, питающей встроенные часы реального времени
• Стандартный SMA-разъем для внешней антенны
• Разъемы и луженые отверстия для переназначения управляющих пинов
• Индикаторные светодиоды режима работы и передачи данных

Если голосовая связь не нужна, гарнитуру подключать не обязательно, а без часов реального времени не нужна батарейка. К SMA-разъему подходят самые разные антенны: на магните, на липучке, большие и маленькие, с удлинителем и без. В комплект входит вертикальная антенна с усилением 2 дБ, обеспечивающая уверенный прием.

Подключение

GPRS Shield задействует 4 пина:

• 0 (TX) и 1 (RX): прием и передача данных через UART
• 2 (PK, Power Key): включение и выключение чипа
• 3 (ST, Status): состояние чипа (включен или нет)

Чтобы избежать конфликтов с другими платами расширения, пины можно переназначить: снимите соответствующий джампер и соедините штырьковый контакт с любым другим пином управляющей платы проводом «мама-папа» или припаяйте перемычку к луженым отверстиям.

Программирование

Управление платой ведется через UART набором AT-команд: GSM 07.07, 07.05, SIMCom enhanced AT commands. Чип SIM800C поддерживает сотни AT-команд, а основные функции работы с SMS, звонками и GPRS-интернетом доступны через специально подготовленную библиотеку.

Режимы работы

• Класс GSM 2+: давно устоявшийся стандарт набора возможностей телефонии
• Класс GPRS B: как в большинстве мобильных телефонов, одновременно работает либо GPRS (данные), либо GSM (SMS, голос); на время работы GSM активность GPRS приостанавливается
• Класс мультислотов 12: до 4 таймслотов от сети к абоненту и до 2 от абонента к сети, то есть до 85 кбит/с на прием и до 42 кбит/с на передачу
• Ток потребления сильно зависит от режима: от 20–30 мА до 500 мА, возможны кратковременные скачки до 2–3 А, особенно при поиске сети и передаче данных

Комплектация

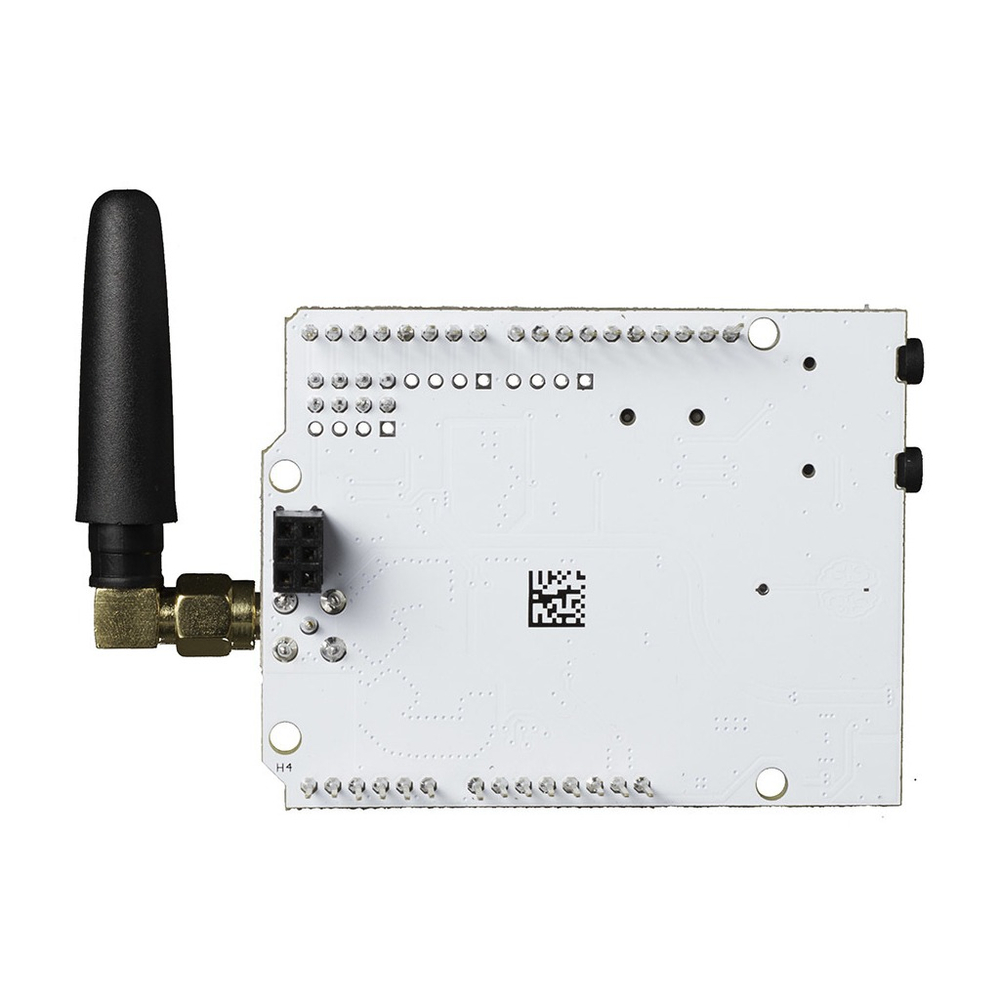

• Плата GPRS Shield, 1 шт
• Вертикальная антенна с усилением 2 дБ, 1 шт
