Описание
Описание

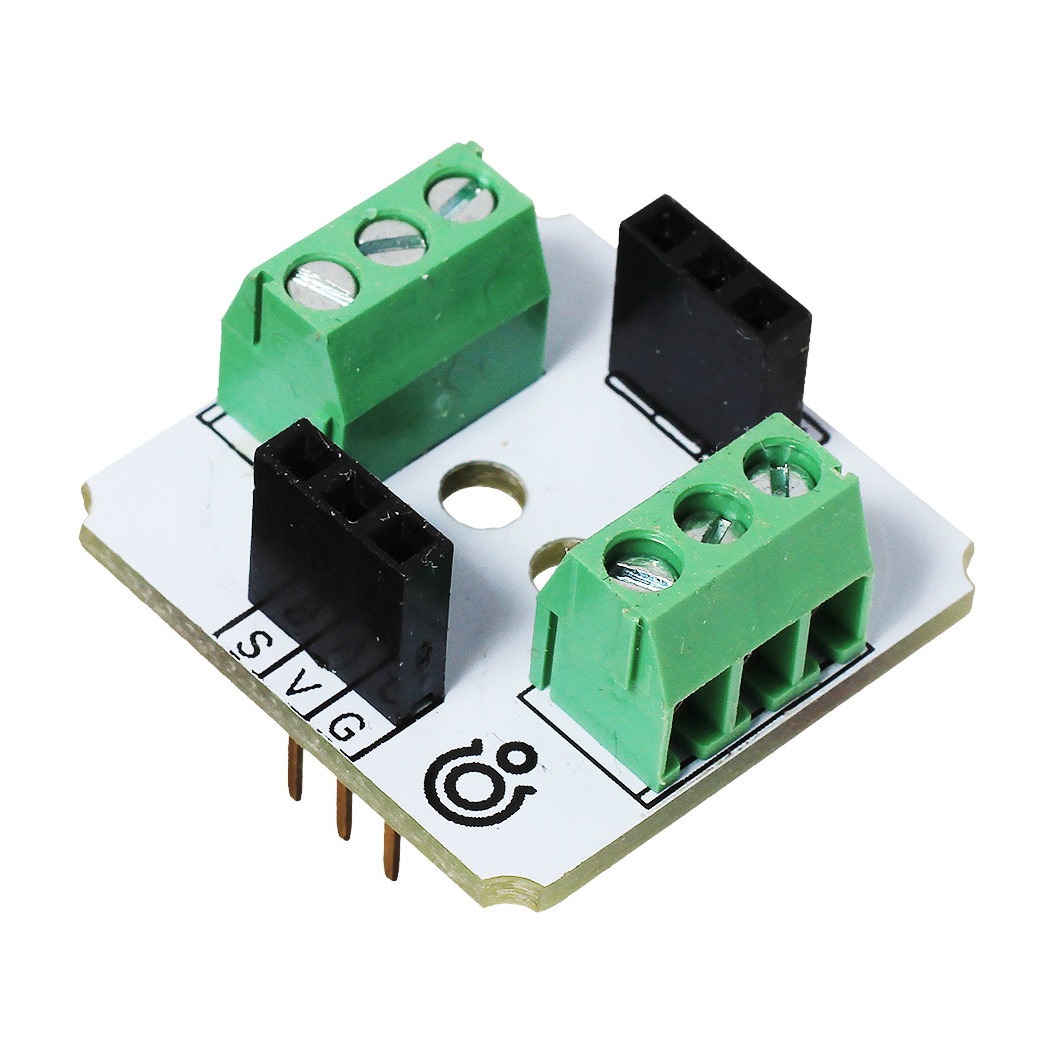

При сборке проекта на Troyka Slot Shield или Wi-Fi Slot часто возникают трудности с выносными устройствами, например с резистором давления или анемометром. Screw Pad подключит модуль любого форм-фактора к экосистеме Troyka и сохранит устройству аккуратный вид.
Если откусить Troyka-контакты внизу платы, Screw Pad превратится в аккуратный хаб для подключения одноюнитовых Troyka-модулей.
Подключение
Модуль не требует настройки и установки библиотек и готов к работе сразу. Переходник подключается к любым Troyka-платам через две группы Troyka-контактов, а для проводных модулей и сенсоров на плате выведены два клеммника под винт с теми же группами сигналов:
- Нижняя группа: S, V, G
- Верхняя группа: X, Y, Z
Каждый пин клеммника дублирует одноименный сигнал на Troyka-контакте, и наоборот.
Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф, 2 шт
Смотрите также
Характеристики
Габариты
25,4 × 25,4 мм
Напряжение питания
3,3–5 В
