Описание
Power Cell — автономный источник питания для мобильных проектов с экосистемой Troyka-модулей. Плата занимает два Troyka-юнита и позволяет питать 5-вольтовую электронику от аккумуляторов 16340 на 3,7 В.

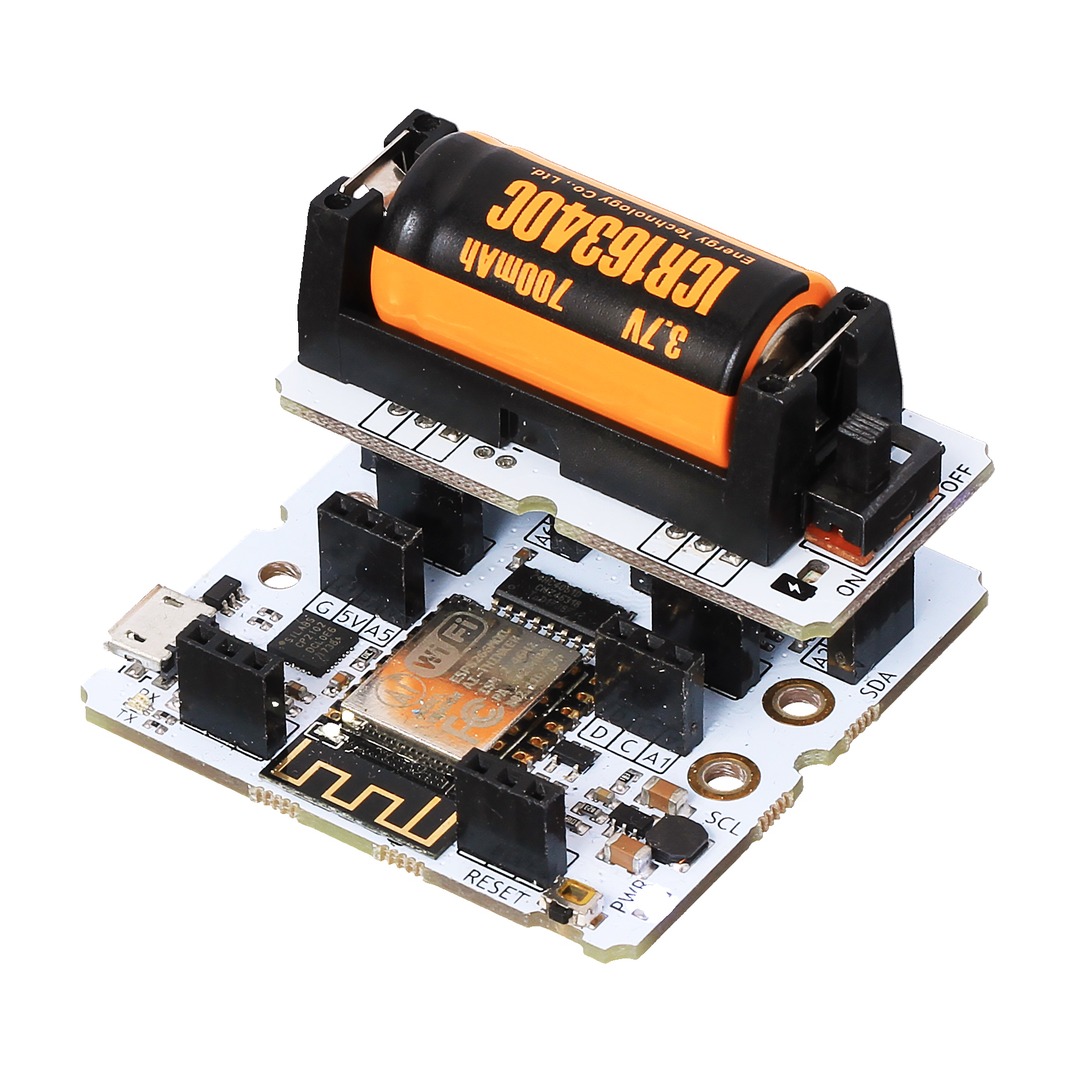

За состояние батареи отвечает контроллер заряда с максимальным током 1 А, на выходе стоит повышающий DC-DC преобразователь на 5 В с током до 800 мА. В паре с модулем Wi-Fi Slot получится мобильная платформа на ESP8266 с автономной работой до 4 часов.
Управление и индикация
- Механический выключатель питания
- Светодиод «Питание»: загорается при включении устройства
- Светодиод «Зарядка»: загорается в режиме зарядки аккумулятора
Подключение
Модуль подключается к управляющей плате через два пина:
- 5V: линия питания 5 В, она же используется для обратной зарядки
- G: общая земля
Для подключения к Arduino используйте Troyka Slot Shield или Troyka Shield, для Raspberry Pi подойдет Troyka HAT. При установке в Troyka-слот убедитесь, что пины 5V и G совпадают с нужной группой контактов платформы, иначе разверните модуль другой стороной.
Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф «мама-мама», 1 шт
