Описание

Подключение высокого питающего напряжения к Arduino чревато перегревом встроенного линейного регулятора: он преобразует излишек энергии в тепло, и при 12–15 В об него уже можно обжечься.

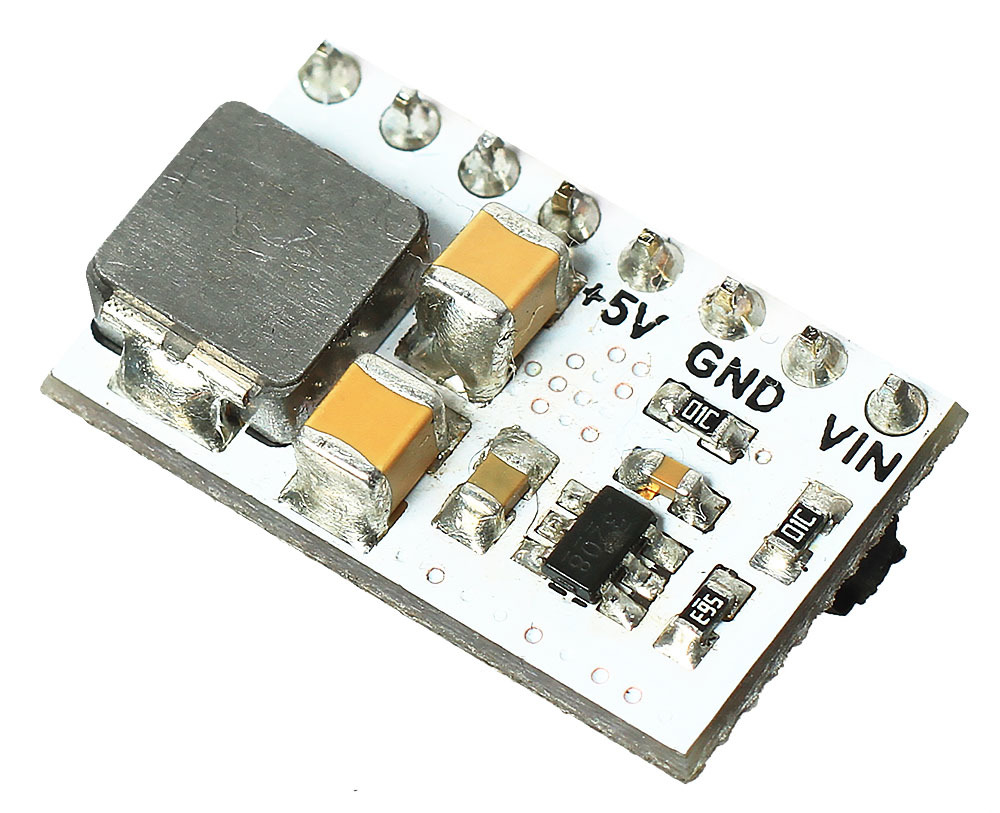

Эффективный импульсный преобразователь с КПД выше 90% дает стабильные 5 В от источников постоянного напряжения до 15 В без перегрева платы.

Подключение

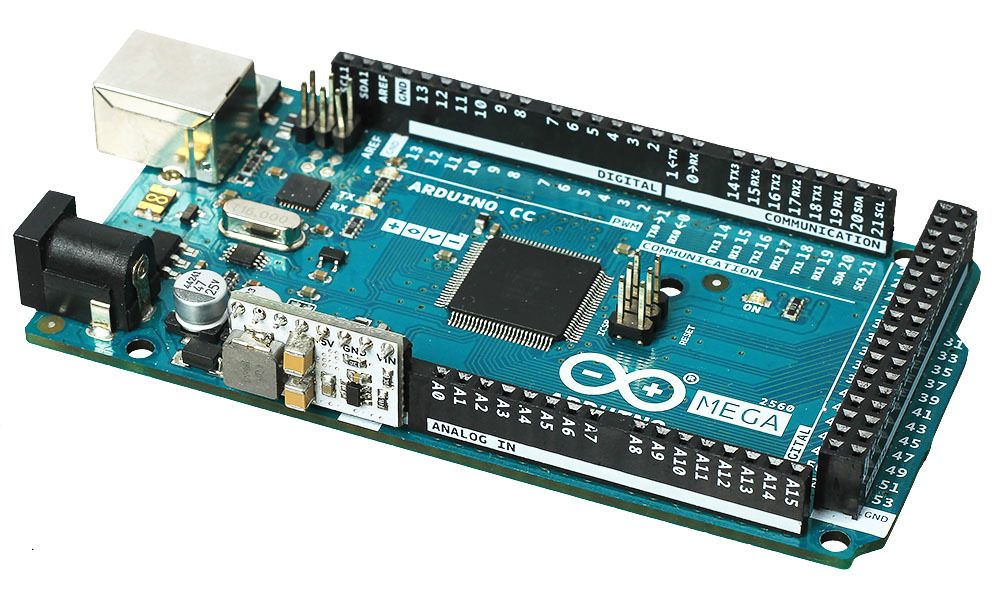

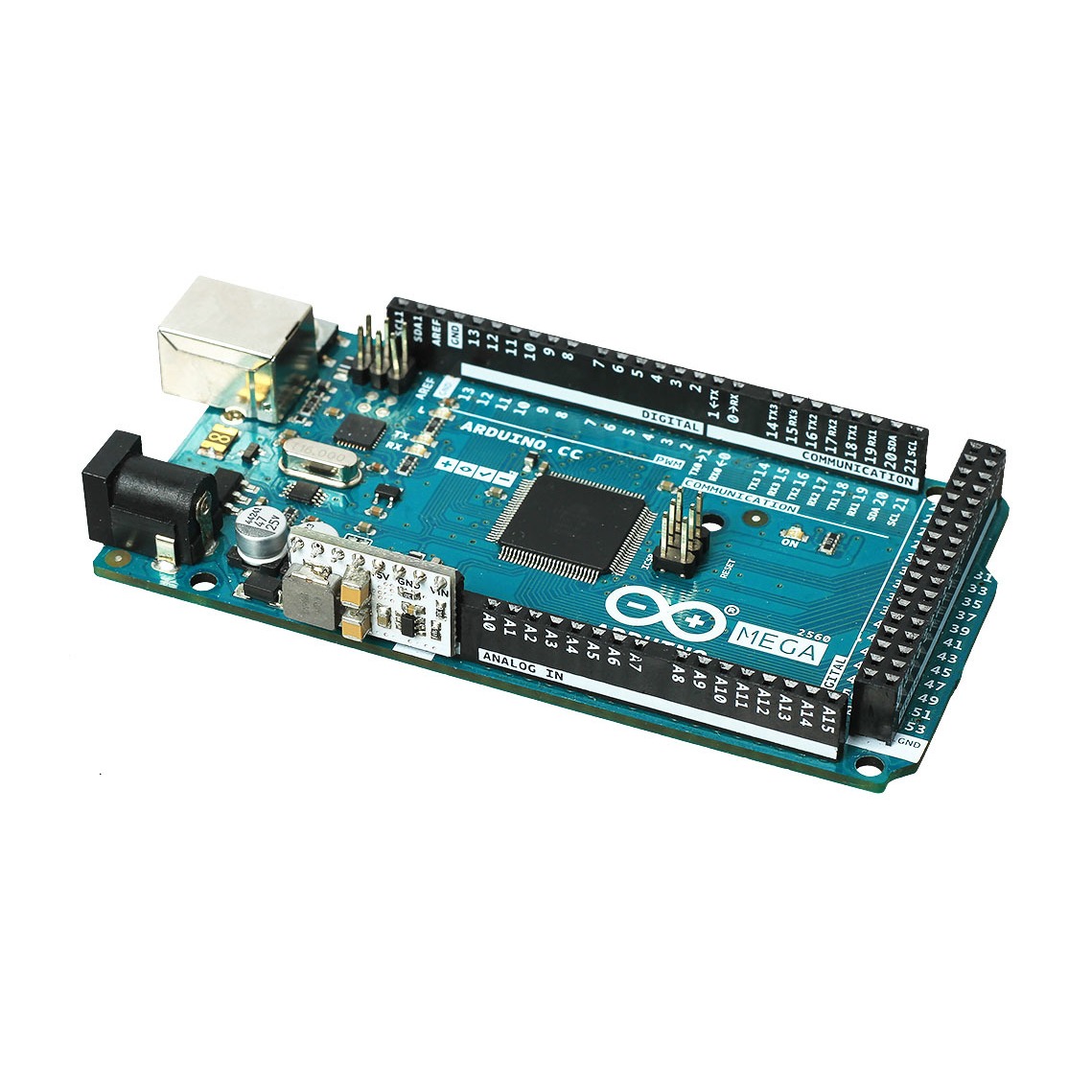

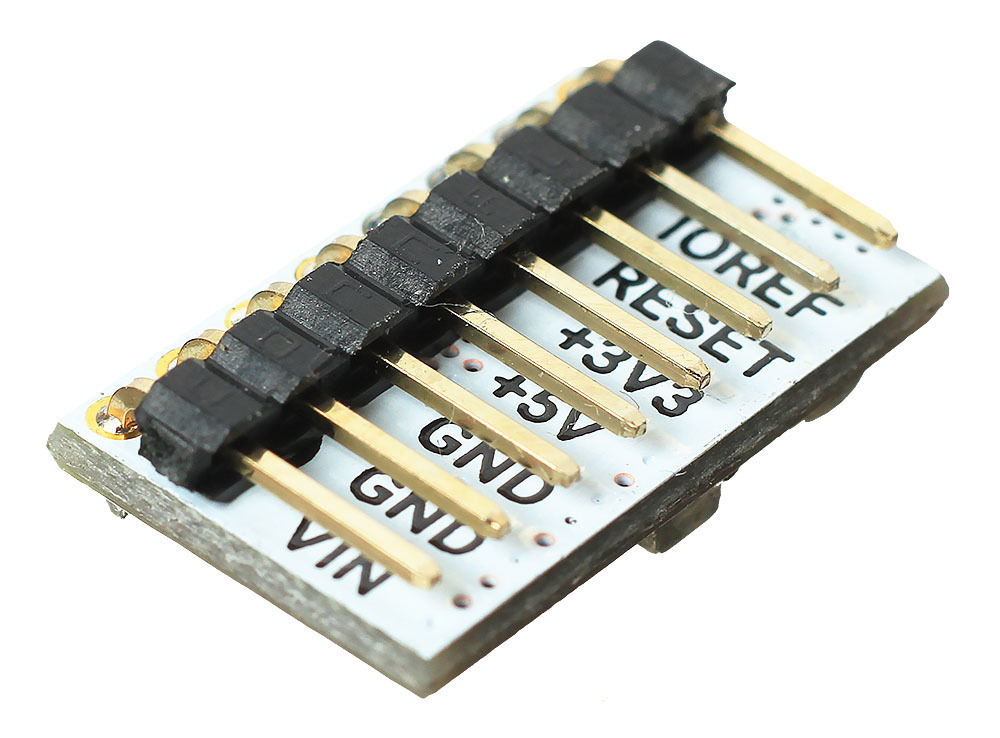

• Модуль устанавливается на боковые контактные колодки Arduino форм-фактора Rev3, распиновка подписана на плате: совместите контакты Vin, чтобы колодка преобразователя встала в нужные пины
• Источник питания подключается ко входу Vin управляющей платы, дальше регулировку напряжения берет на себя модуль
• Возможна установка вместе с платами расширения Arduino: вставьте регулятор в верхний шилд со свободными пинами
• Для платформ, отличных от Arduino R3, подключите выводы Vin, 5V и GND к соответствующим пинам проводами «мама-папа»

Не отключайте регулятор из цепи под напряжением свыше 12 В: нагрузка моментально перейдет на встроенный линейный регулятор, и запитанные платы могут выйти из строя.

Комплектация

• Плата-модуль, 1 шт
