Описание

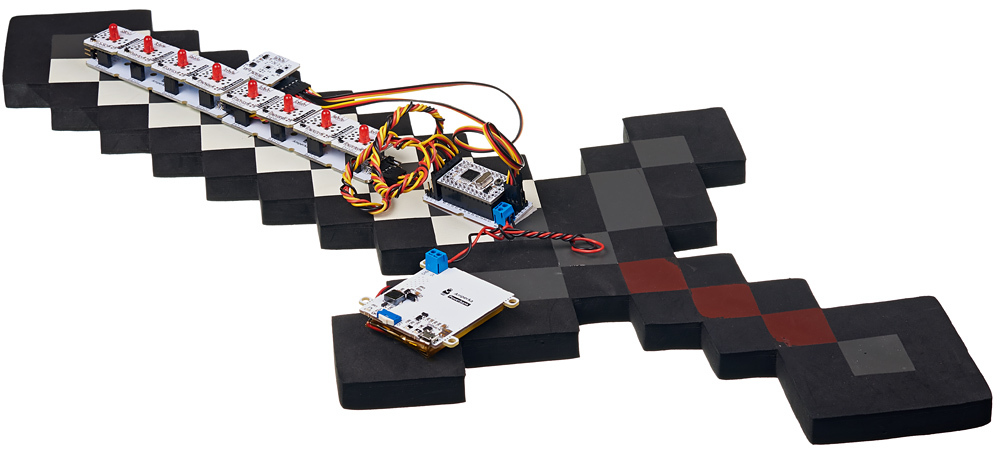

Troyka Mini IO помогает подключить до десяти простых Troyka-модулей к компактному контроллеру Iskra Mini. Модули соединяются с платой трехпроводными шлейфами, питание подключается к клеммам, и устройство готово к работе. Вместе с управляющей платой Troyka Mini IO помещается даже в миниатюрный корпус.
Распиновка

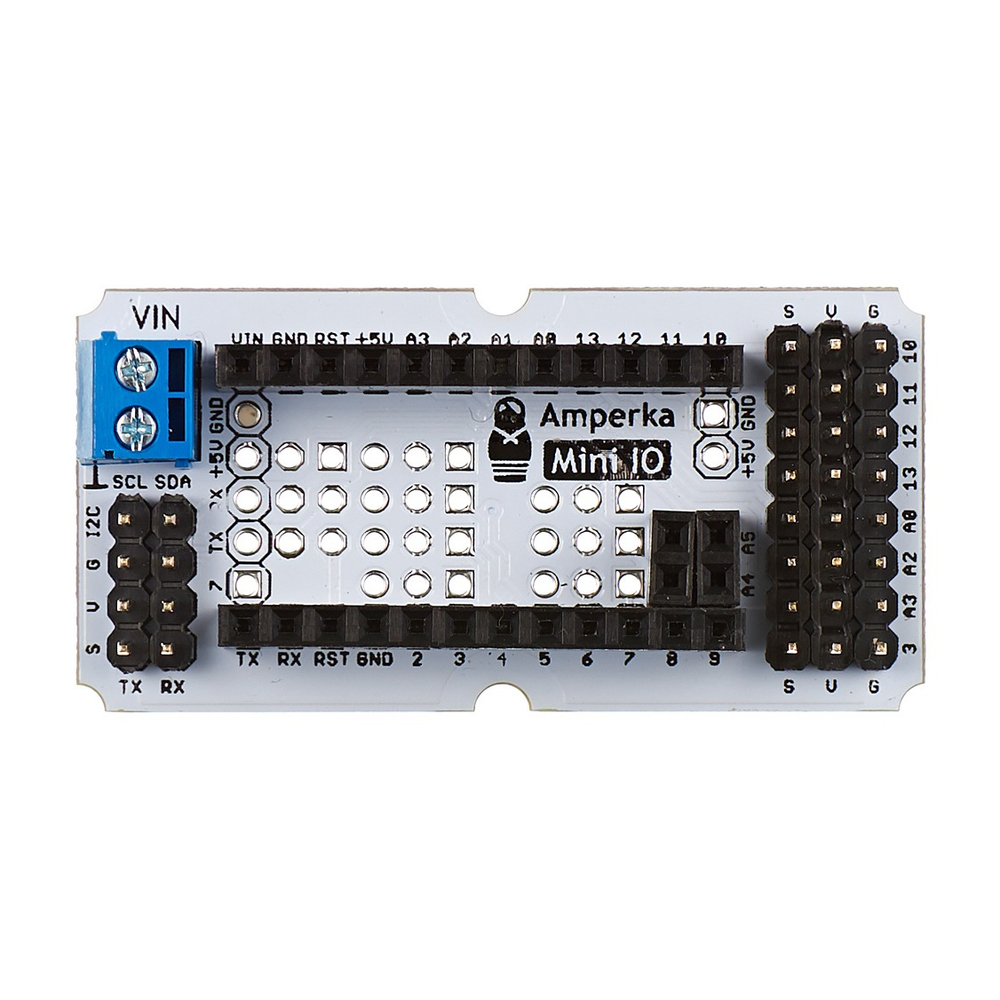

На правой части модуля установлены тройки контактов «S-V-G», соединенные с линиями управляющей платы:
- Сигнал (S): соответствующий цифровой или аналоговый пин
- Питание (V): рабочее напряжение
- Земля (G): земля
Здесь собраны восемь групп пинов: три аналоговых и пять цифровых. Три из пяти цифровых пинов поддерживают ШИМ. Через пины с 10 по 13 подключаются модули с интерфейсом SPI. Пин 3 поддерживает работу с прерываниями.
Слева отдельными группами выведены интерфейс I2C (SDA/SCL) и пины Serial-порта.

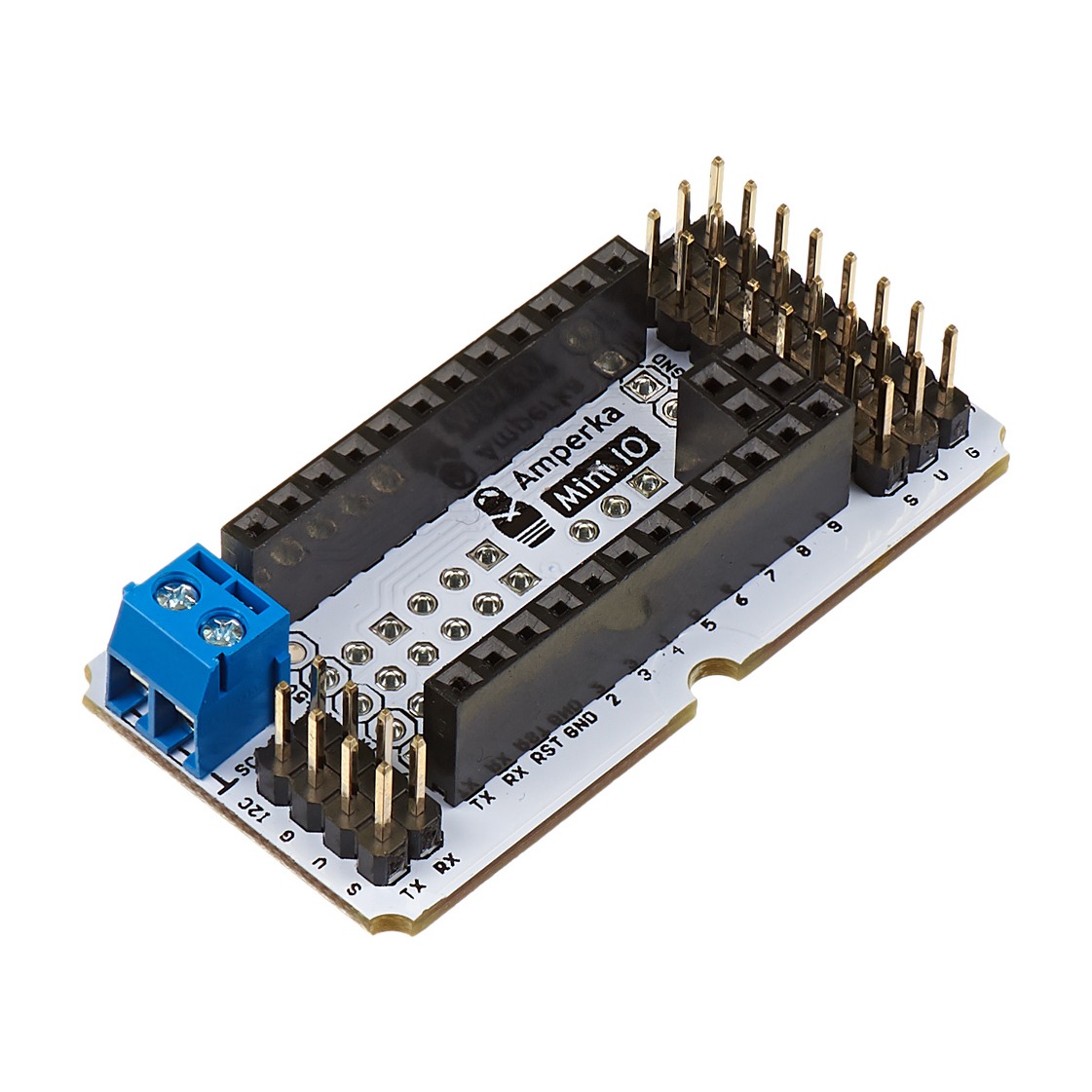

Для подключения питания предусмотрены винтовые клеммы. Плюсовой контакт обозначен надписью VIN, минус — знаком ⟂.
Монтажная площадка

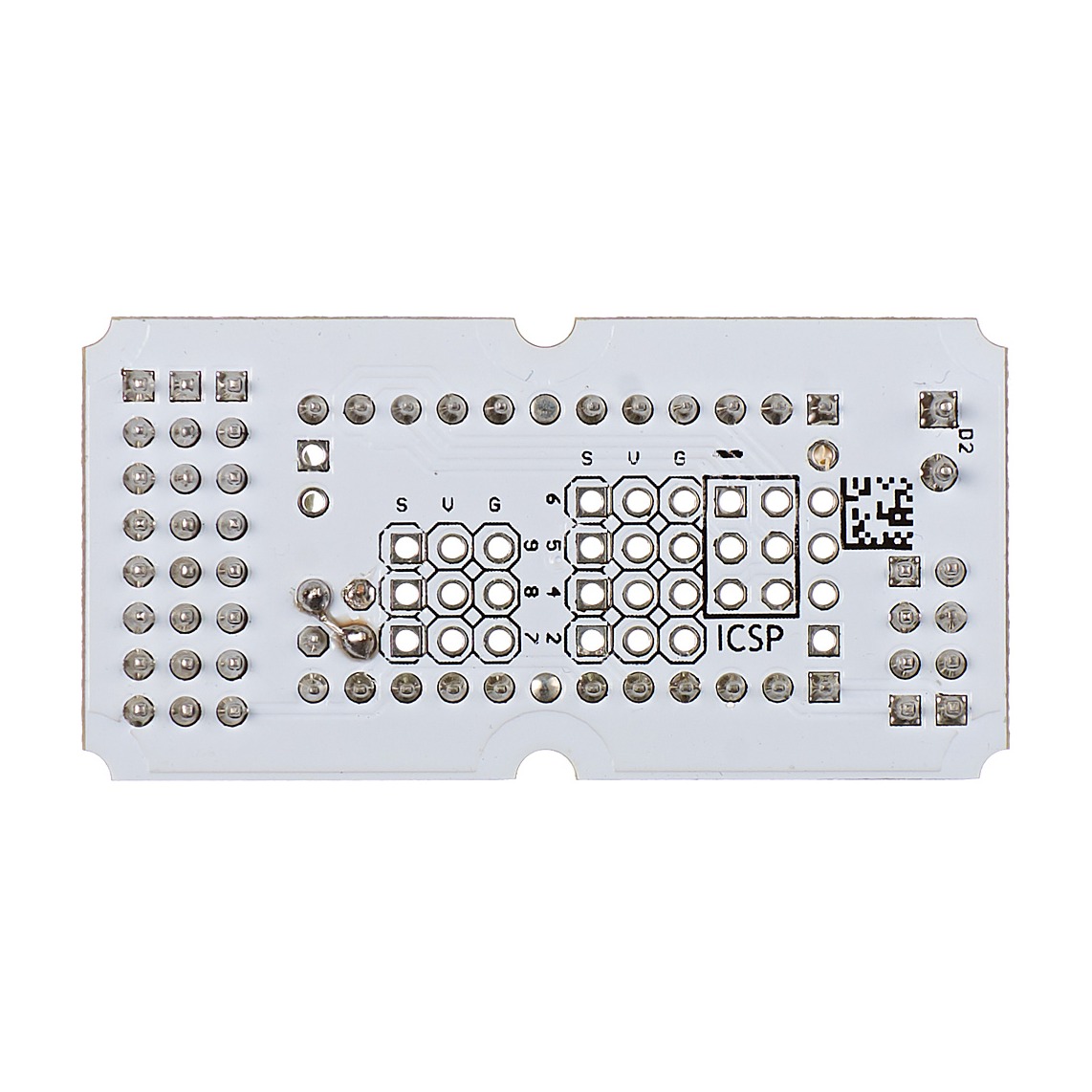

В компактных проектах обычно используется немного периферии, поэтому на Troyka-разъемы выведено только самое необходимое: «из коробки» доступны десять групп пинов. Если их не хватит, в центре модуля есть луженые отверстия для самостоятельной распайки Troyka-контактов к пинам 2 и с 4 по 9. Также выведены контакты для распайки ICSP-разъема, к которому можно подключить программатор для быстрой прошивки плат.
