Описание

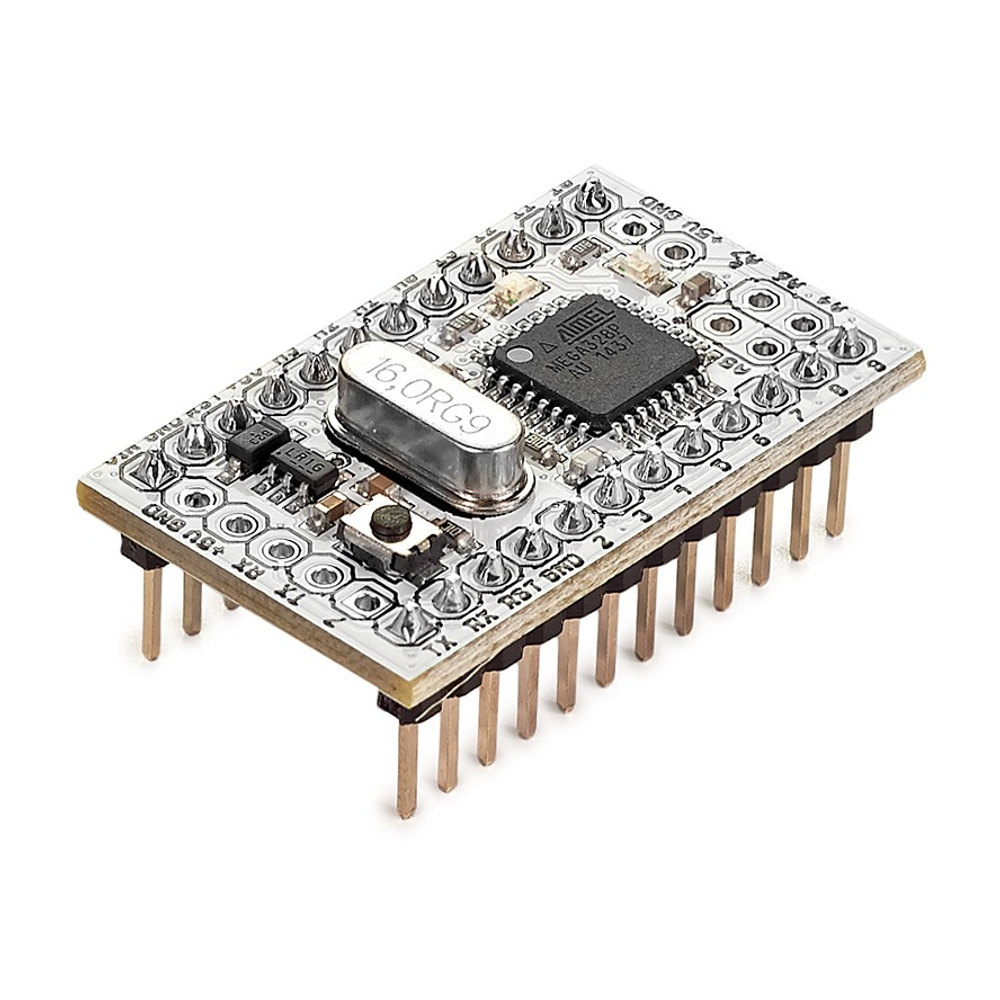

Iskra Mini — полноценная Arduino-платформа, только маленькая: всего 33 × 20 мм. Подойдет, если для проекта важен размер: закрепить работающее Arduino-устройство на макетной плате, создать узел в системе из множества микроконтроллеров или уместить весь проект в небольшую коробку.
В этой версии в отверстия пинов уже впаяны штырьковые соединители, что упрощает начало работы с платой. Для более компактного устройства есть версия Iskra Mini без ног, к пинам которой подпаивают провода.
Плата сделана на базе микроконтроллера ATmega328, такого же, как на Arduino Uno. Производится компанией Амперка в России.
Подключение и прошивка
Iskra Mini программируется в среде Arduino IDE или в визуальной среде XOD IDE. На плате нет собственного USB-порта, поэтому для прошивки понадобится посредник:

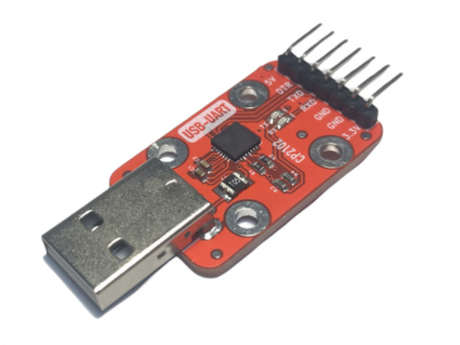

- USB-UART преобразователь
- Arduino Uno
- ICSP-программатор
Питание
Родной уровень напряжения для Iskra Mini — 5 В. На плате установлен регулятор напряжения, поэтому можно подавать любое внешнее напряжение в диапазоне от 5,3 до 9 В. Регулятор выдает до 150 мА тока, что упрощает подключение батареек или аккумуляторов.
Запитать плату ровными 5 В можно через любой пин +5V, произвольным внешним напряжением — через пин VIN.
