Описание
Плата расширения с литий-ионным аккумулятором делает проект автономным: не придется возиться с батарейками, система умного дома перестанет бояться отключения электричества, а сигнализацию не отключат, перерезав провода.
Аккумулятор заряжается от компьютера или блока питания для смартфона с разъемом micro-USB. Power Shield устанавливается как обычная плата расширения Arduino, и устройство получает питание 5 В по стандартным пинам.

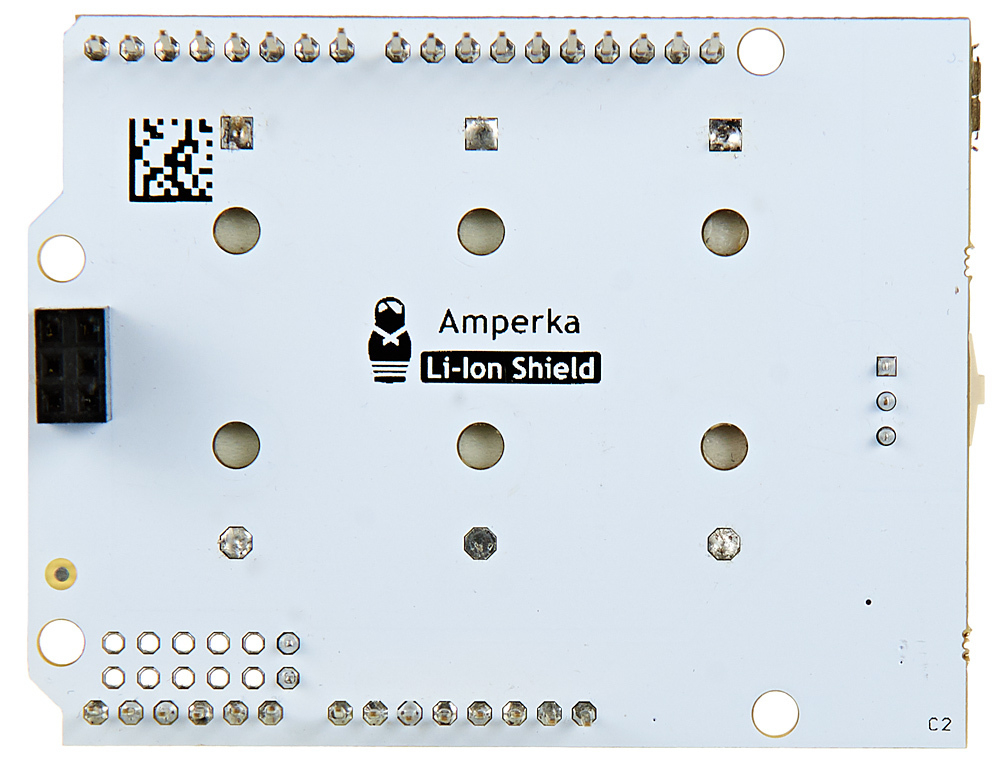

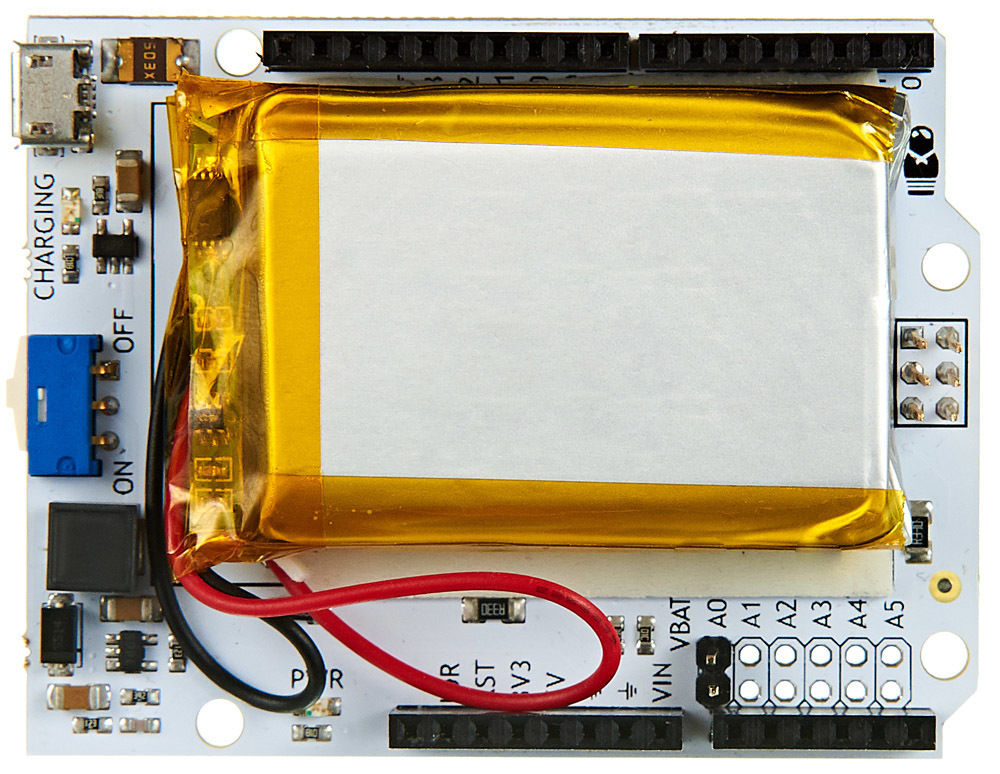

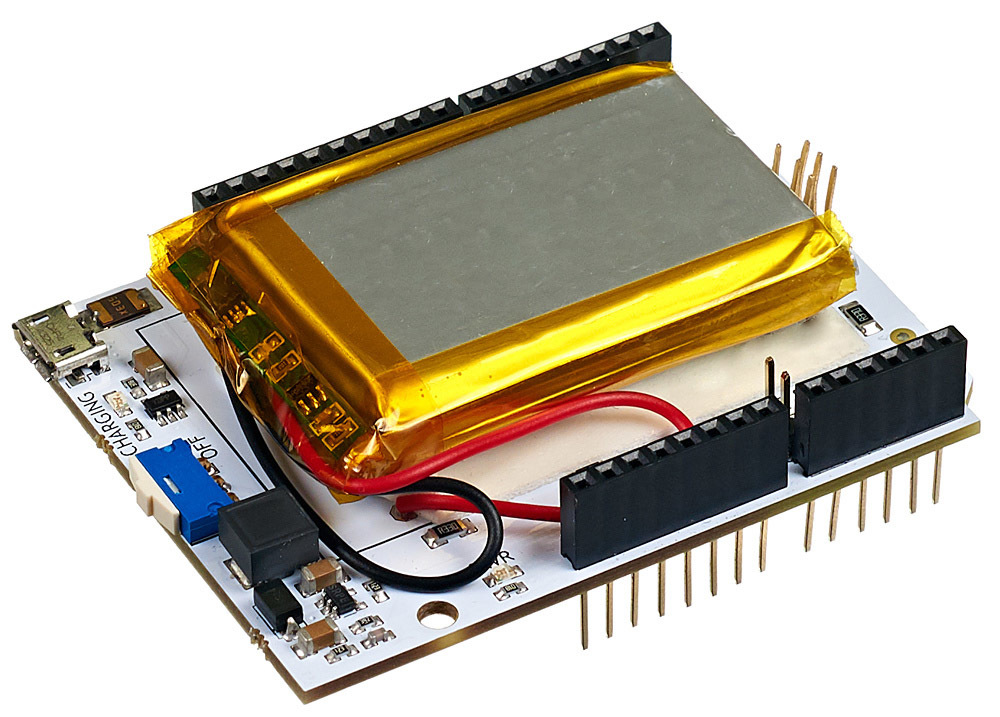

Что на борту
- Литий-ионный аккумулятор 2000 мАч
- Тумблер включения
- Разъем micro-USB для зарядки аккумулятора
- Перемычка для вывода уровня заряда на пин A0
- Индикатор включенного состояния (ON)
- Индикатор процесса зарядки (CHARGING BATT)
- Индикатор низкого заряда аккумулятора (LOW)
Уровень заряда
Чтобы получать информацию о текущем уровне заряда, замкните контакты VBAT джампером. После этого на пин A0 выводится аналоговый сигнал, пропорциональный заряду аккумулятора.
Защита от перегрузки
В аккумулятор встроена защита: если ток превысит 700 мА, сработает контур предохранителя и устройство выключится. Чтобы сбросить блокировку, на несколько секунд подключите к Power Shield зарядное устройство.
Механическая совместимость
Для установки на Power Shield платы Troyka Shield LP и других шилдов с выступающими вниз элементами используйте контактные колодки. Это исключит замыкание контактов о корпус аккумулятора.
