Описание

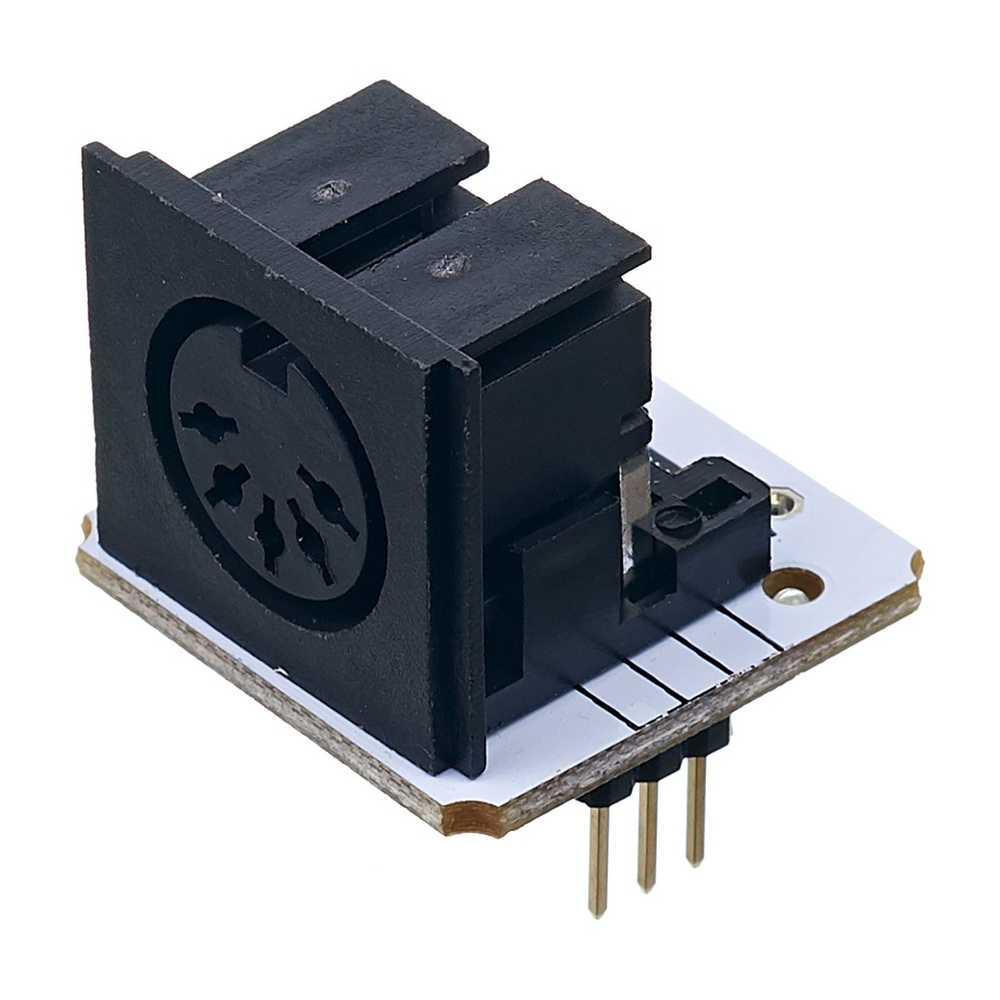

Компактный MIDI-вход поможет подключить компьютер к домашней студии звукозаписи или создать DIY-синтезатор с уникальным звучанием. Troyka-модуль принимает цифровые данные с профессионального музыкального оборудования по интерфейсу MIDI.
Что такое MIDI
MIDI (Musical Instrument Digital Interface — цифровой интерфейс музыкальных инструментов) — популярный стандарт обмена цифровыми данными между музыкальными инструментами, сценическим оборудованием, видеомикшерами и компьютерами.
Интерфейс позволяет исполнителю, нажав клавишу на одном инструменте, получить звук с другого устройства. Любое изменение положения клавиш, кнопок или регуляторов кодируется в управляющие команды, которые можно передать по MIDI-кабелю на другие инструменты. Получившее команду устройство реагирует на нее аналогично нажатию на собственные клавиши. MIDI определяет единый формат кодирования данных о нажатии клавиш, параметрах звучания и дополнительных настройках оборудования.
На физическом уровне MIDI — однонаправленный интерфейс, который объединяет устройства в единую шину. Источник сигнала передает данные по двум проводам на расстояние до 15 метров. Передача сигнала осуществляется током силой 5 мА: включение тока передает 0, выключение — 1.

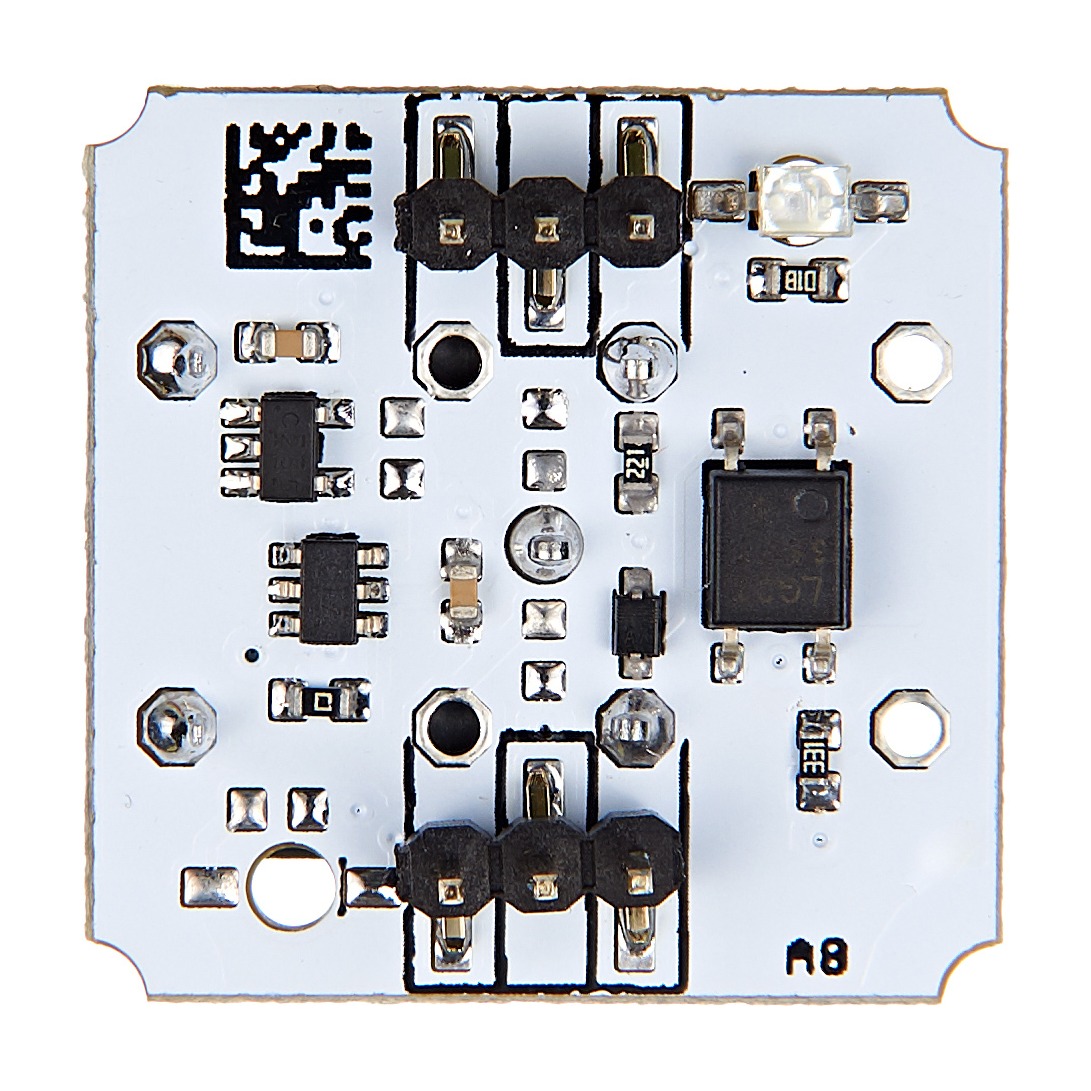

Принимающий модуль оснащен оптопарой, которая разрывает прямую электрическую связь между устройствами: даже если одно из них выйдет из строя, остальные останутся невредимыми.
Подключение

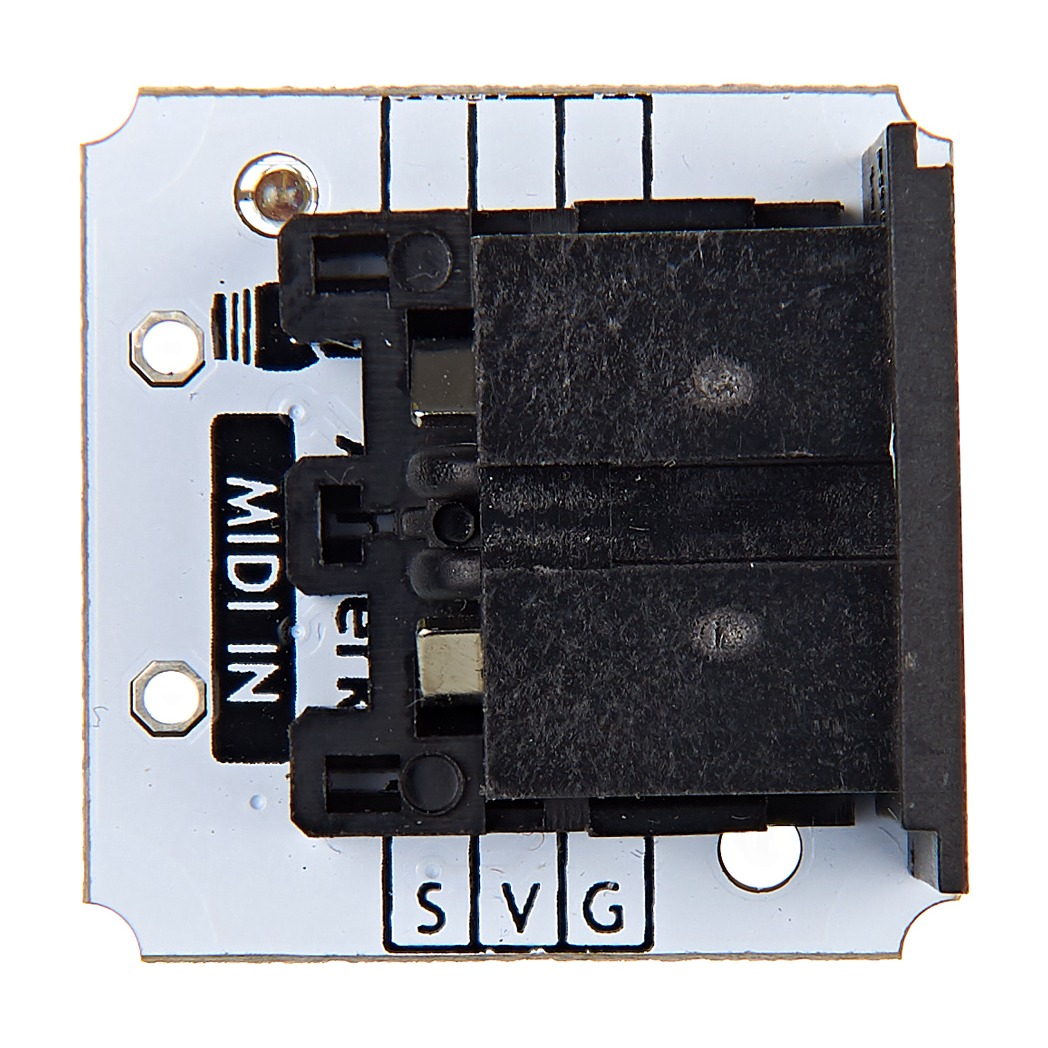

С контроллером модуль общается по протоколу, схожему с UART. Для обмена данными предназначена верхняя группа контактов:
- S: подключите к пину RX микроконтроллера
- V: питание 3,3–5 В
- G: земля
При получении данных в формате MIDI на модуле загорается зеленый светодиод. Для подключения к Arduino пригодится Troyka Shield, а с Troyka Slot Shield даже провода не понадобятся.
Комплектация
- Плата-модуль MIDI in, 1 шт
- Трехпроводной шлейф, 1 шт
