Описание
Модуль позволяет управлять устройствами по Bluetooth не только с телефона, но и напрямую с Arduino, Iskra или Raspberry Pi. HC-05 поддерживает режимы Slave и Master, то есть может быть как ведомым, так и ведущим устройством в системе.
Создайте сеть устройств, связанных по Bluetooth, и управляйте ими через HC-05: опрашивайте датчики, посылайте команды, управляйте роботами без дополнительного софта. Ведомым устройством может выступать любой Bluetooth-модуль, например HC-06.
Особенности
- Bluetooth-модуль HC-05 на чипе BC417143B от компании Cambridge Silicon Radio
- Встроенный регулятор напряжения: модуль с рабочим напряжением 3,3 В работает и от 5 В
- Bluetooth v2.0 без BLE, поэтому модуль несовместим с некоторыми устройствами: например, для соединения с iOS подойдет только Troyka-модуль Bluetooth Low Energy с протоколом v4.0 и поддержкой BLE
Подключение

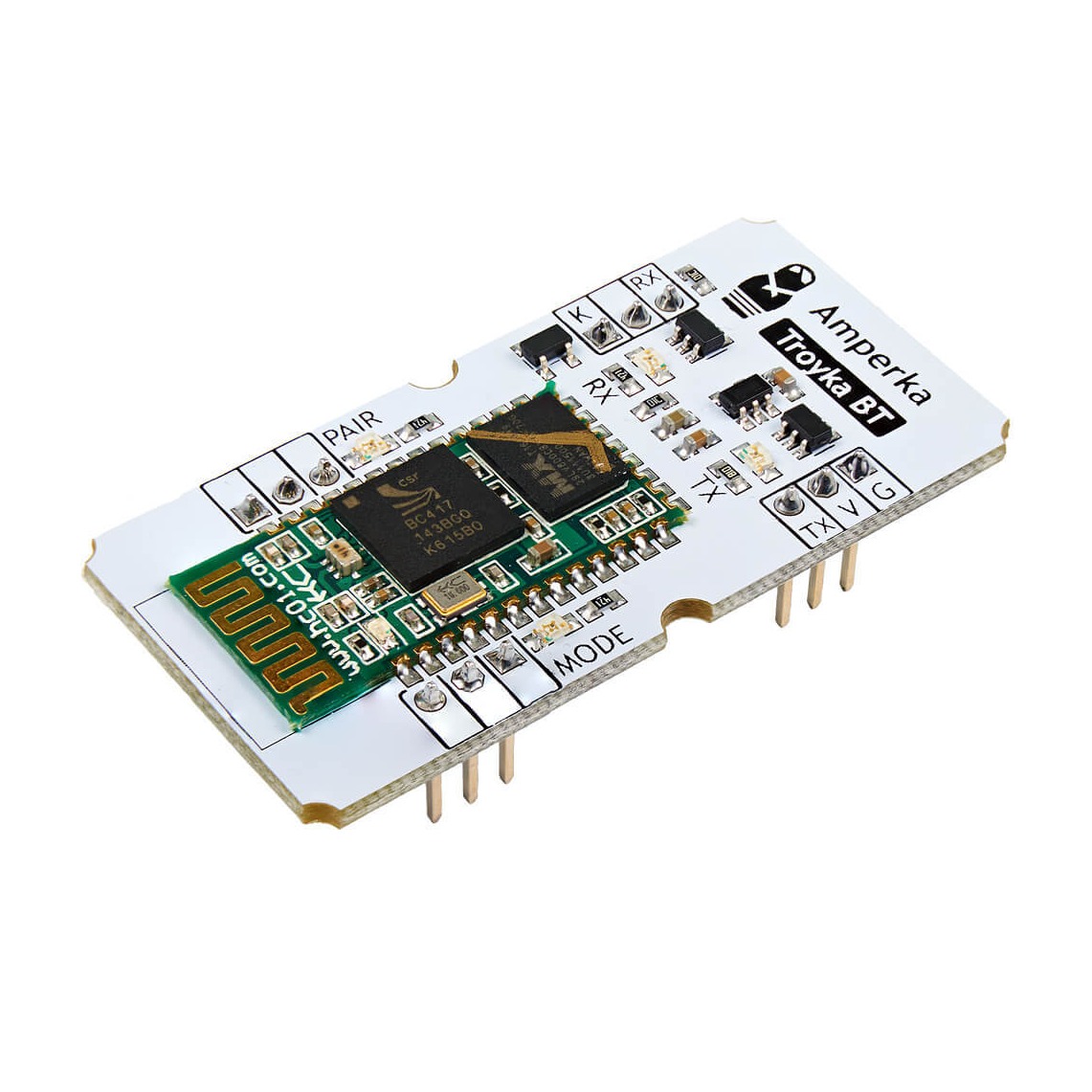

На модуле выведены четыре группы Troyka-контактов, из которых электрически задействованы две.
Нижняя группа:
- TX: подключите к контакту RX на контроллере
- V: питание 3,3–5 В
- G: земля
Верхняя группа:
- K: перевод модуля в режим управления AT-командами
- RX: подключите к контакту TX на контроллере
При подключении к платформам Arduino и Iskra JS используйте плату расширения Troyka Shield или обойдитесь без проводов с Troyka Slot Shield.
Программирование
Для управляющей платформы модуль выглядит как последовательный интерфейс. Настройки по умолчанию можно изменить с помощью AT-команд:
- Скорость передачи данных: 9600 бод
- Имя модуля: HC-05
- Пароль для подключения: 1234
Комплектация
- Плата-модуль, 1 шт
- Трехпроводной шлейф, 2 шт
