Описание
Стандартные сетевые адаптеры занимают много места, а адаптеры для смартфонов перегреваются. Преобразователь AC/DC из линейки Troyka-модулей подключает управляющую плату к бытовой сети 220 В и не портит внешний вид проекта.
Основа модуля — стабилизированный импульсный блок питания, который преобразует переменный ток в постоянный. На выходе — до 600 мА при 5 В, этого достаточно для большинства управляющих платформ и модулей. Для мощных потребителей, например GPRS Shield, тока может не хватить: в таком случае подойдет AC/DC преобразователь на 3000 мА.
Подключение
Для подключения к бытовой сети 220 В служит входной клеммник:
- L: фаза бытовой сети
- N: ноль бытовой сети
Выходное напряжение поступает на Troyka-контакты:
- G: земля, соедините с землей управляющей платы
- 5V: питание, соедините с шиной 5 В управляющей платы

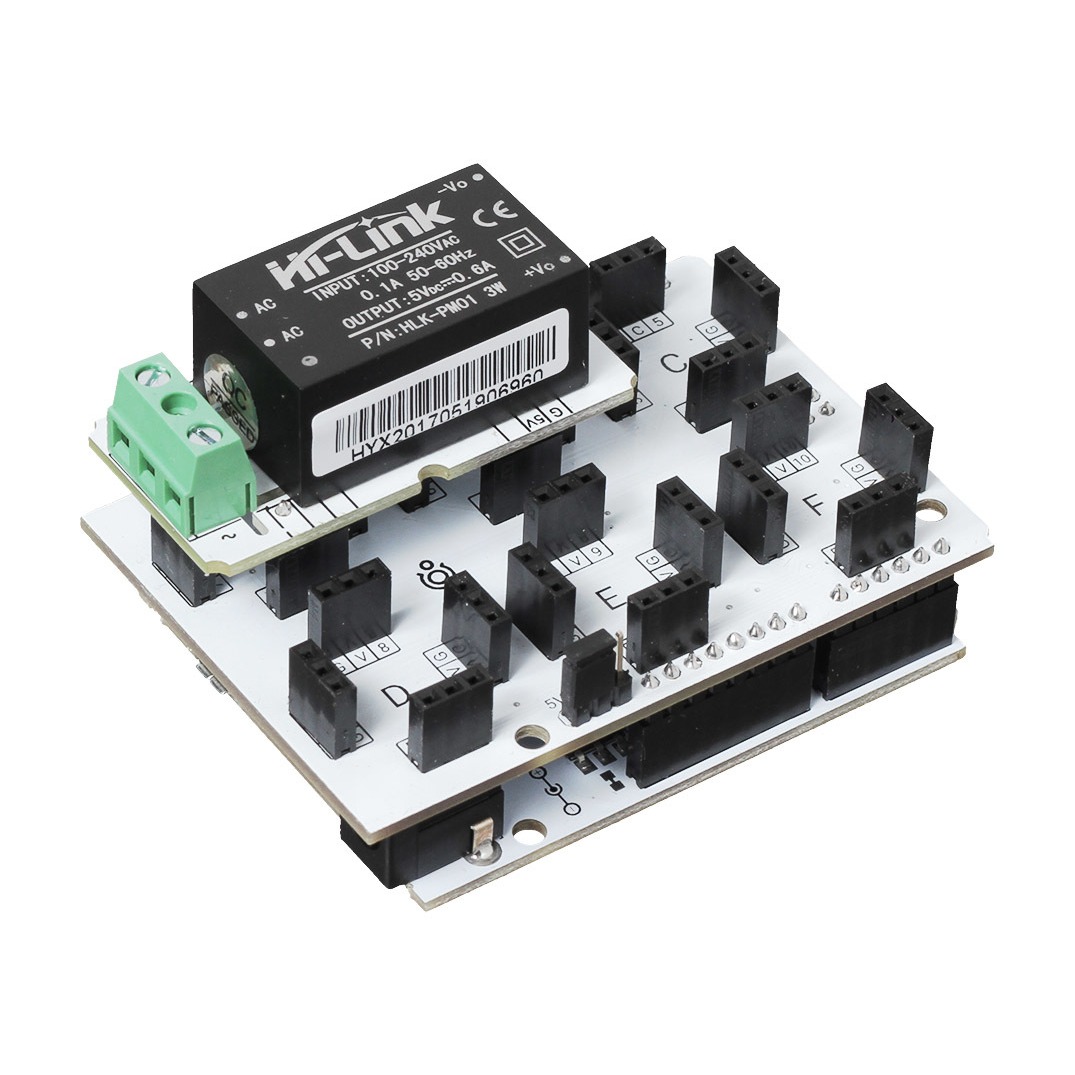

Для подключения к Arduino и Iskra JS рекомендуем Troyka Shield.
Внимание: если вы сомневаетесь, как подключить преобразователь к сети 220 В, остановитесь. Неправильное подключение может привести к пожару или поражению током. Приступайте к работе, только полностью понимая принцип работы устройства и опасности, связанные с высоким напряжением.
Комплектация
- Плата-модуль, 1 шт
