Описание

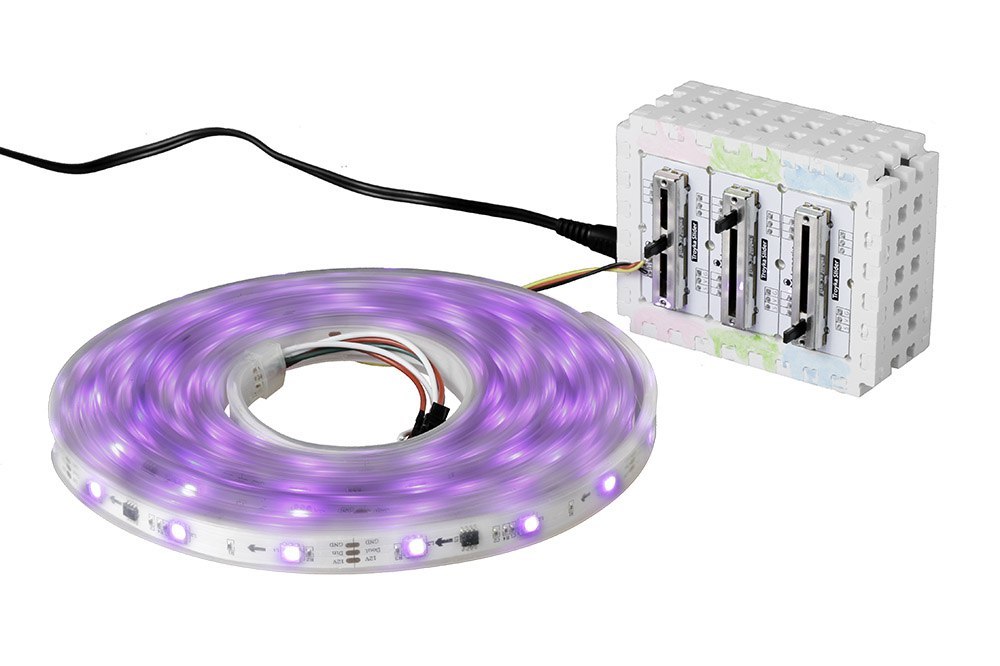

Ползунковый потенциометр — простой и наглядный способ управлять гаджетами: плавно регулировать громкость, смешивать цвета светодиодных лент, задавать время таймера, яркость или контрастность дисплея, скорость вращения двигателя, высоту звука. Точность ограничена лишь разрядностью АЦП управляющей платы.
По сути слайдер — аналоговый сенсор, который сообщает микроконтроллеру положение бегунка. Напряжение на выходе прямо пропорционально перемещению бегунка: в левом положении сопротивление практически нулевое и на сигнальный пин S подается напряжение питания, в правом положении сопротивление максимально и на пине S будет ноль.
Особенности
- Пайка и мелкие компоненты на макетке не нужны: все уже собрано
- Крепление на лицевую панель винтами М3
- Три дополнительных комплекта ножек для надежной фиксации на Troyka Slot Shield
- Физически совместим с макетной платой (breadboard)
Подключение
Модуль подключается к управляющей электронике тремя проводами. При подключении к Arduino удобно использовать Troyka Shield, а с Troyka Slot Shield провода не нужны. Шлейф для подключения входит в комплект.
- S: сигнал, подключите к аналоговому входу микроконтроллера
- V: питание
- G: земля
Комплектация
- Модуль со слайдером, 1 шт
- Трехпроводной шлейф, 1 шт
